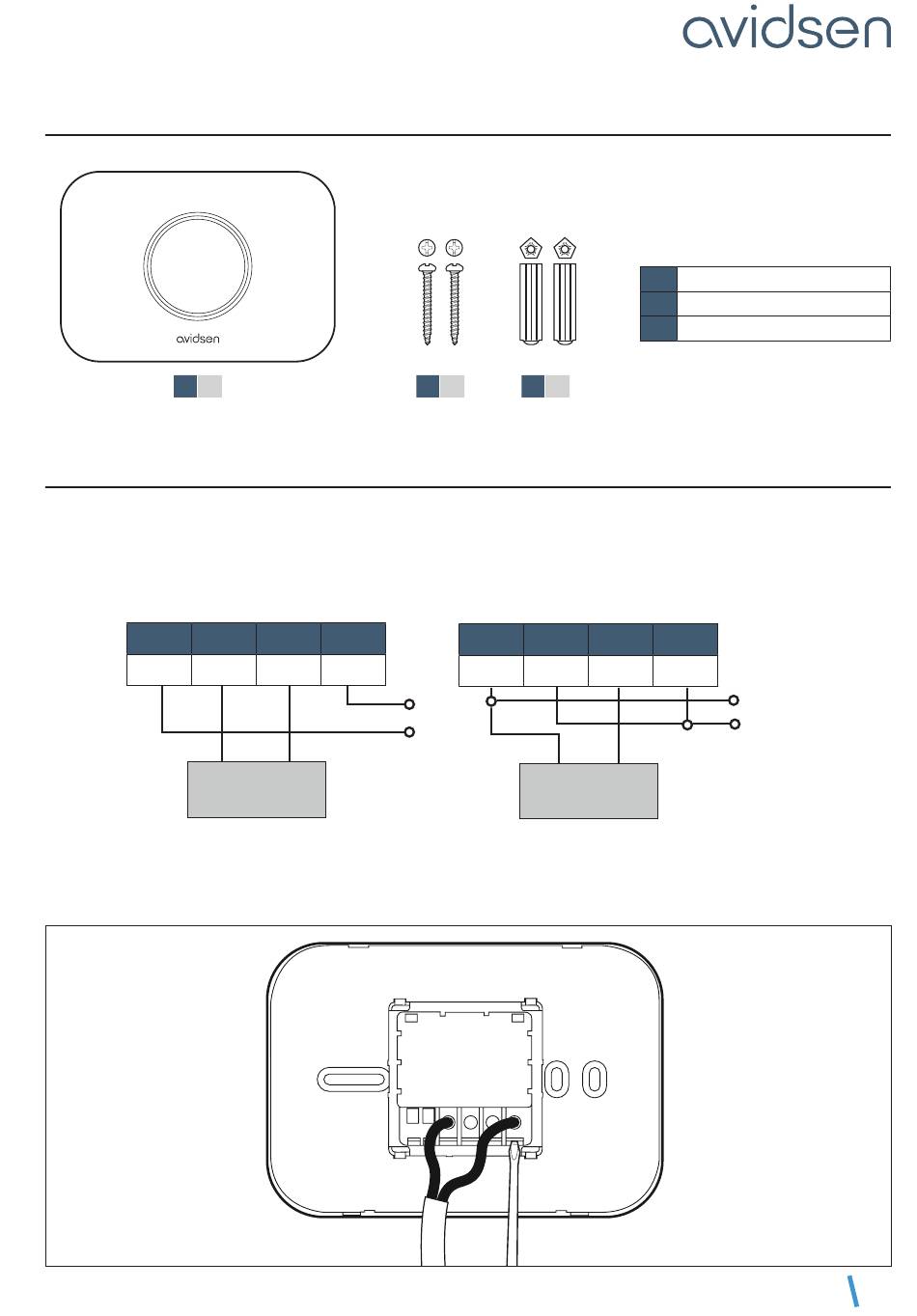

B - Description Du Produit; Contenu Du Kit; C - Installation; Câblage Et Fixation - Avidsen Homeflow Knob Mode D'emploi

1 - CONTENU DU KIT

1 x1
1 - CÂBLAGE ET FIXATION
ATTENTION : avant de procéder à cette étape, vérifier que l'alimentation électrique a bien été coupée. En
cas de doute veuillez contacter un professionnel pour l'installation.
Schéma de câblage en fonction du type d'installation, se référer à la notice de votre appareil de chauffage.
4
N COM
Chaudière
Raccordez les câbles, à l'aide d'un tournevis d'électricien. En fonction de votre type d'installation, référez-
vous aux schémas ci-dessus.
3 2 1
NO L

B - DESCRIPTION DU PRODUIT

2 x2 3 x2
4 3
N COM
L
N
Actionneur
électrique
1 1 thermostat connecté
2 2 vis de fixation
3 2 Chevilles

C - INSTALLATION

2 1
NO L
N
L
230 VAC, 5A max
5 FR
