BEA EVOLOOP Guide D'utilisation
Liens rapides
Manuels Connexes pour BEA EVOLOOP
Sommaire des Matières pour BEA EVOLOOP
- Page 1 EVOLOOP Guide d’utilisation 75.0102.01 20251016...
-
Page 2: Spécifications Techniques
SPÉCIFICATIONS TECHNIQUES Technologie micro-ondes 60 GHz (FMCW) Fréquence d’émission 60 GHz Taille maximale du champ de jusqu’à 7 m (23 pi) détection Densité de puissance de < 20 dBm EIRP rayonnement Champ de vision radar Zone d’ouverture de 140° et 40° en élévation Corps d'épreuve pour le niveau Réflecteur d'angle avec RCS = 0,17 m²... - Page 3 Les spécifications techniques sont susceptibles de changer sans préavis. Toutes les valeurs sont mesurées dans des conditions et à une température de 25 °C (77 °F).
- Page 4 DESCRIPTION base connexion capteur couvercle coulissant DEL pour boucles virtuelles câble et fiche de connexion bouton-poussoir couvercle de protection (en plastique) jeu de vis (50.5045) – auto-foreuses, LED du Bluetooth® longueur de 1,90 cm (0,75 po), vis Philips n° 2 (qté. 4)
-
Page 5: Accessoires
VERSIONS Version en plastique Version en métal ACCESSOIRES COUVERCLE DE SUPPORT BOÎTIER SUPPORT ET BOÎTIER PROTECTION (10ELPC) (10ELB) (10ELH) (10ELHB) TÉMOINS DEL État de la boucle 1 État de la boucle 2 État de la boucle 3 ou état d’ERREUR État du Bluetooth® SIGNALISATION DEL LED éteinte la DEL rouge clignote rapidement... -
Page 6: Champ De Détection
COULEURS DES DEL – TYPE DE BOUCLE Boucle de présence : active la sortie lorsqu’une cible est détectée dans la zone de la boucle selon le type et la direction sélectionnés. Détection de protection : active la sortie pour tout objet détecté. Bluetooth®... -
Page 7: Conseils D'installation

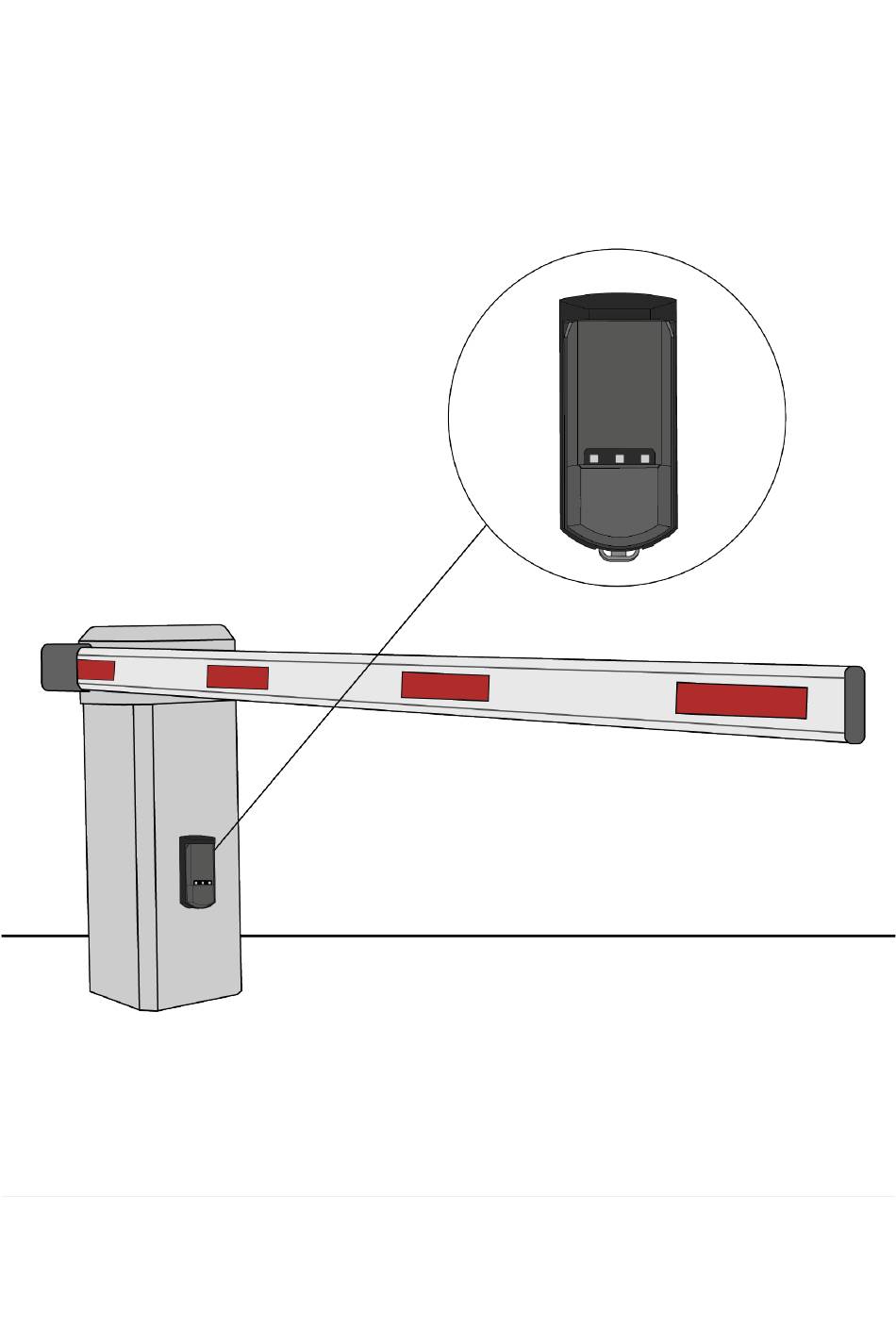

CONSEILS CONSEILS D’INSTALLATION Testez toujours le Il est recommandé de Montez toujours Utilisez les vis fournies bon fonctionnement confier l’installation et la base pour fixer la base. de l’équipement avant la configuration du perpendiculairement de quitter les lieux. capteur uniquement à au bras de la barrière du personnel formé... -
Page 8: Important
IMPORTANT ATTENTES DE CONFORMITÉ DE L’INSTALLATION/L’ENTRETIEN DE BEA, INC. BEA, Inc., le fabricant du capteur, ne peut pas être tenu pour responsable des installations incorrectes ou des réglages inappropriés du capteur ou de l’appareil; par conséquent, BEA, Inc. ne garantit aucune utilisation du capteur ou de l’appareil en dehors de son usage prévu. -
Page 9: Montage
1. MONTAGE Retirez le couvercle. Couvercle en plastique : insérez un tournevis dans l’encoche prévue au bas du capteur. Faites levier pour retirer le couvercle de la base. Couvercle métallique : dévissez et retirez le couvercle. Retirez le capteur de la base. Poussez le produit vers le haut et séparez-le de sa base. - Page 10 Préparez le câble. Faites passer le câble à travers le trou. Laissez la fiche de connexion pendre sur 10 cm (4 po). Retirez le couvercle coulissant. Abaissez d’abord le couvercle coulissant, puis placez votre doigt derrière le couvercle et tirez dessus pour le retirer. Branchez la fiche au capteur.
-
Page 11: Fermeture Et Verrouillage Du Capteur
FERMETURE ET VERROUILLAGE DU CAPTEUR 1) Replacez le couvercle coulissant. 2) Replacez le couvercle de protection. Si nécessaire, utilisez une vis pour fixer fermement le couvercle. 3) Avec les versions en plastique et en métal, vous pouvez utiliser les vis fournies (TORX 10). - Page 12 2. CÂBLAGE * Vérifiez toujours les valeurs d’usine de la logique de sortie. EXEMPLE La détection sur la boucle 3 La détection sur la boucle 2 La détection sur la boucle 1 déclenche la SORTIE 3. déclenche la SORTIE 2. déclenche la SORTIE 1. Présence pour validation Protection Présence pour activation...
-
Page 13: Jumelage Du Capteur Et De L'application
La DEL blanche du Bluetooth® clignote (1 Hz) lorsque le Bluetooth® est actif. 2) Ouvrez l’application mobile EVOLOOP et connectez-vous au capteur. Pendant le jumelage, la DEL Bluetooth® clignote rapidement. 3) Une fois que le jumelage est réalisé, la DEL blanche du Bluetooth®... -
Page 14: Utilisation Du Bouton-Poussoir
Les logos et la marque verbale Bluetooth® sont des marques déposées détenues par Bluetooth SIG, Inc., et toute utilisation de ces marques par BEA SA se fait sous licence. Les autres marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs. UTILISATION DU BOUTON-POUSSOIR Appuyez 1 fois –... -
Page 15: Apprentissage De La Lisse (Obligatoire Pour La Protection)
Apprentissage de l’environnement Avant de lancer l’apprentissage, assurez-vous que l’environnement est exempt de tout objet et que vous vous trouvez à l’extérieur de la zone de détection. Lancez l’apprentissage en utilisant l’application ou en appuyant une fois sur le bouton. La DEL 1 commence à... -
Page 16: Définition Des Boucles
4. DÉFINITION DES BOUCLES ATTENTION Vous devez suivre les étapes d’installation dans l’ordre afin de programmer correctement le capteur et de vous assurer du bon fonctionnement de la barrière. NOTE Les boucles 1 et 2 sont préconfigurées. Sélecteur de boucle APPLICATION MOBILE : Sélectionnez « loop teach-in » (apprentissage de boucle) pour lancer le processus et sélectionnez le style d’apprentissage (c’est-à-dire, statique, marche, manuel). - Page 17 2) Réglez la profondeur de la boucle de protection de manière à inclure l’EVOLOOP et à atteindre au moins 35 cm (14 po) derrière la face opposée de la lisse. 3) Orientez toujours le capteur de façon à ce que l’EVOLOOP soit dirigé vers la boucle de protection. PROTECTION D’UN CÔTÉ...
-
Page 18: Dépannage
DÉPANNAGE ASTUCE L’application mobile fournit un rapport d’installation et un journal des événements pouvant être extrêmement utiles lors du dépannage. Statut Explication/solution La DEL d’erreur (3) reste Le détecteur signale un problème de mémoire. allumée en permanence. Remplacez le capteur. Les DEL 1, 2 et 3 Le capteur est dans son état initial. - Page 22 BEA AMERICAS | RIDC Park West | 100 Enterprise Drive / Pittsburgh, PA T 1-888-523-2462 | E info-us@BEAsensors.com | www.BEAsensors.com VEUILLEZ CONSERVER CE GUIDE POUR UN USAGE ULTÉRIEUR – CONÇU POUR UNE IMPRESSION EN COULEUR © BEA, Inc. | Version originale des instructions...
