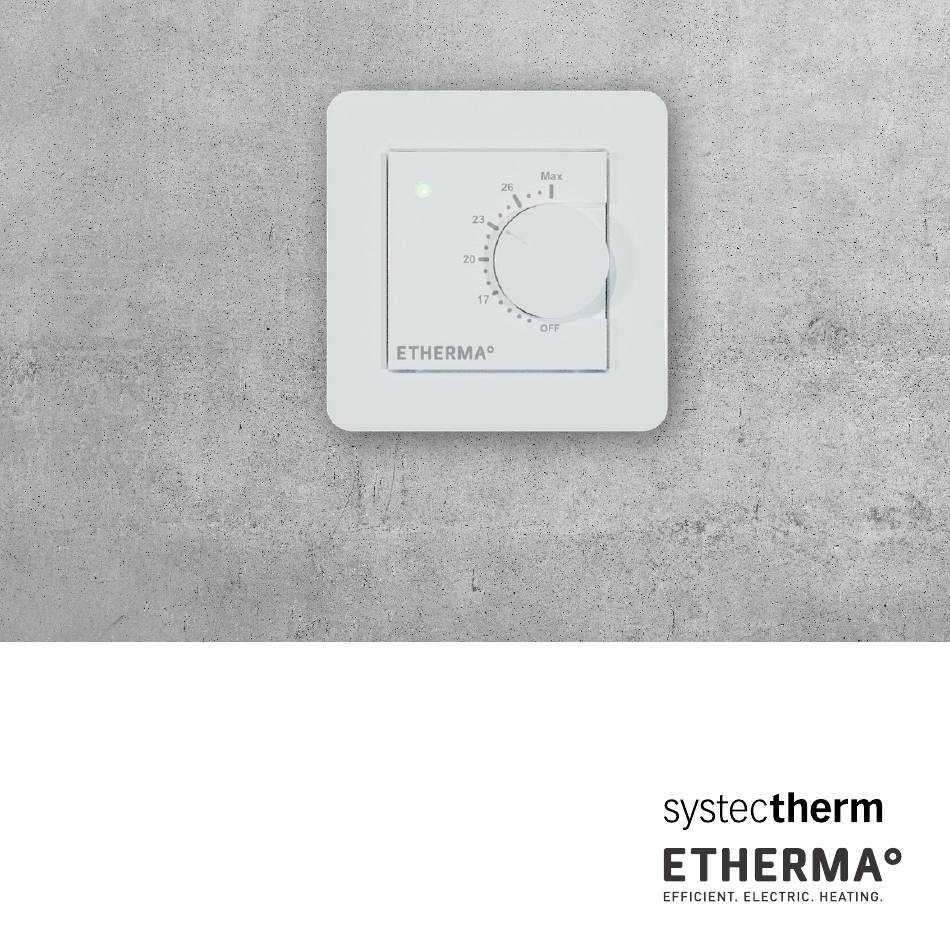

- Page 1 Installation and usage instructions ETHERMA eBASIC Room, combi floor thermostat www.systectherm.ch...
- Page 2 Informations sur la directive relative à l‘écoconception (EU) 2024/1103 Ce dispositif de contrôle assure les fonctions de contrôle suivantes: TW (f2 / f4 / f8)
- Page 3 e B A S I C - S E T U P Ce manuel décrit les principales fonctions et spéci- fications techniques du thermostat eBASIC. Les ins- tructions aideront l'utilisateur à faire fonctionner le thermostat et l'électricien à installer et à configurer le thermostat.
- Page 4 C O D E S D E S F O N C T I O N S D E C O N T R Ô L E À un seul palier, pas de contrôle de la température Contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température Contrôle de la température de la pièce avec thermostat mécanique Contrôle électronique de la température de la pièce Contrôle électronique de la température de la pièce et programmateur journalier...
- Page 5 Fonctions de contrôle Code de contrôle de la température (CT)
- Page 6 D O N N É E S T E C H N I Q U E S Bluetooth : version 4.2 Alimentation électrique : 230 V - 50/60 Hz Charge maximale : 16 A (ohmique) Plage de température : + 5 °C / + 35 °C Baisse de température externe : 230 V- 50/60 Hz...
- Page 7 La marque et les logos Bluetooth sont la propriété de Bluetooth SIG, ® Inc. et Taelek Oy dispose d'une licence d'utilisation. Les autres marques et noms commerciaux sont la propriété de leurs détenteurs respectifs. Apple, le logo Apple, iPhone, iPad et iPod touch sont des marques d'Apple Inc.
- Page 8 I N S T A L L A T I O N L'installation doit être effectuée par un électricien qualifié, conformé- ment à la réglementation en matière de câblage et de construction. Débranchez l'alimentation du thermostat du secteur avant l'installa- tion.
- Page 9 Positionnez maintenant le thermostat et fixez-le avec 2 vis dans le boîtier mural. Montez les pièces du couvercle, fixez-les avec la vis et enfin, pous- sez le bouton rotatif à la bonne position.
-
Page 10: Nom Du Thermostat
M I S E E N S E R V I C E Après la première mise sous tension du thermostat, celui-ci détecte si un capteur de sol est connecté ou non et effectue une initialisation appropriée (sélection entre le mode sol et le mode air). Les paramètres suivants sont initialisés en conséquence (sol/air). - Page 11 MLI MIN : MLI MAX : 100 % TEMPÉRATURE ÉCO DU PROGRAMME UTILISATEUR 19 °C TEMPÉRATURE ÉCO DE L'EXTÉRIEUR : 19 °C PROTECTION DES SOUPAPES : TYPE DE CAPTEUR : 10 k Ohm INTENSITÉ DE LA LUMIÈRE : 70 % CLÉ...
-
Page 12: Fonctionnement De Base
M A N U E L U T I L I S A T E U R FONCTIONNEMENT DE BASE Le thermostat est commandé par un bouton rotatif et un interrupteur de réduction en option. Le fonctionnement de base du thermostat est simple : - Éteignez l'appareil en tournant le bouton rotatif sur la position OFF - Mettez l'appareil en marche en tournant le bouton rotatif sur la... -
Page 13: Utilisation Avancée
En outre, avec l'application eControl (voir chapitre suivant) : - rouge clignotant => connexion bluetooth - vert clignotant => Confirmation pour enregistrer les modifica tions en tournant brièvement le bouton rotatif à l'état OFF UTILISATION AVANCÉE Vous pouvez accéder à toutes les données du thermostat avec l'applica- tion gratuite eControl, qui fonctionne sur les appareils mobiles Android et iOS. -
Page 14: Température Min Et Max Du Sol
P A R A M È T R E S Le thermostat dispose de différents paramètres qui peuvent être fa- cilement ajustés avec l'application eControl. Note : N'oubliez pas de sauvegarder après chaque modification ! Nom du thermostat Un nom libre et descriptif qui s'affiche dans l'application eControl. Mode de chauffage Le thermostat peut mesurer et régler la température du sol, la température de l'air, la température de l'air avec limitation du sol (dou-... -
Page 15: Décalage De La Température Du Sol (Étalonnage)
DÉCALAGE DE LA TEMPÉRATURE DU SOL (ÉTALONNAGE) Si le relevé de température de l'utilisateur présente une différence par rapport à la valeur voulue du régulateur, ce paramètre est utilisé pour l'étalonnage. Remarque : la sonde de sol dans la construction du plan- cher est beaucoup plus chaude que les températures réelles mesurées dans la pièce. -
Page 16: Température Éco Du Programme Utilisateur
P A R A M È T R E S MLI MIN ET MAX Ce paramètre a deux objectifs principaux. En mode MLI, les valeurs min et max indiquent la plage active du régulateur. Dans tous les aut- res modes, c'est le rapport d'impulsion maximal qui est visé. Remar- que : ce réglage peut être utilisé, par exemple, pour limiter la puissan- ce thermique maximale afin de respecter la norme d'installation EN 50599. -
Page 17: Luminosité Led
P A R A M È T R E S TYPE DE CAPTEUR Des capteurs au sol de différents fabricants peuvent être utilisés. Les types pris en charge : CTN 2k, 10k, 12.5k, 15k, 33k. LUMINOSITÉ LED Luminosité de l'affichage LED. MODE PROGRAMME UTILISATEUR AUTO active le programme utilisateur, OFF le désactive. -
Page 18: Réception Des Commandes Éco Sans Fil
P A R A M È T R E S RÉCEPTION DES COMMANDES ÉCO SANS FIL Un thermostat doté d'un interrupteur de réduction externe peut com- mander à plusieurs autres thermostats de passer en mode réducti- on. Cette fonction évite à l'utilisateur de devoir câbler l'interrupteur Home/Away à... - Page 19 P R O G R A M M E H E B D O M A D A I R E Vous pouvez créer un programme hebdomadaire 24/7 dans l'applicati- on eControl. Le programme hebdomadaire vous permet de program- mer le thermostat pour qu'il abaisse la température pendant les pério- des où...
- Page 20 M O D E S D ' E R R E U R Le thermostat indique une condition défectueuse en faisant clignoter les voyants. Le cas le plus typique est que le temps réel est déformé lors d'une interruption de courant trop longue. Ce problème est au- tomatiquement résolu en se connectant à...
- Page 21 C O N N E X I O N À L ' A P P L I C A T I O N E T H E R M A E C O N T R O L Vous pouvez utiliser l'application pour appareils mobiles (Android / iOS) pour lire les températures voulues, effectuer des réglages et créer un programme utilisateur hebdomadaire.
