Bose Professional DesignMax DM5C Mode D'emploi

Masquer les pouces
Télécharger ce manuel
Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 14
Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2
Guía de instalación . . . . . . . . . . . . . . . . . . . . . 8
Notice d'installation . . . . . . . . . . . . . . . . . . . 14
Installationsanleitung . . . . . . . . . . . . . . . . . . 20
Guida all'installazione . . . . . . . . . . . . . . . . . . 26
Installatiehandleiding . . . . . . . . . . . . . . . . . . 32

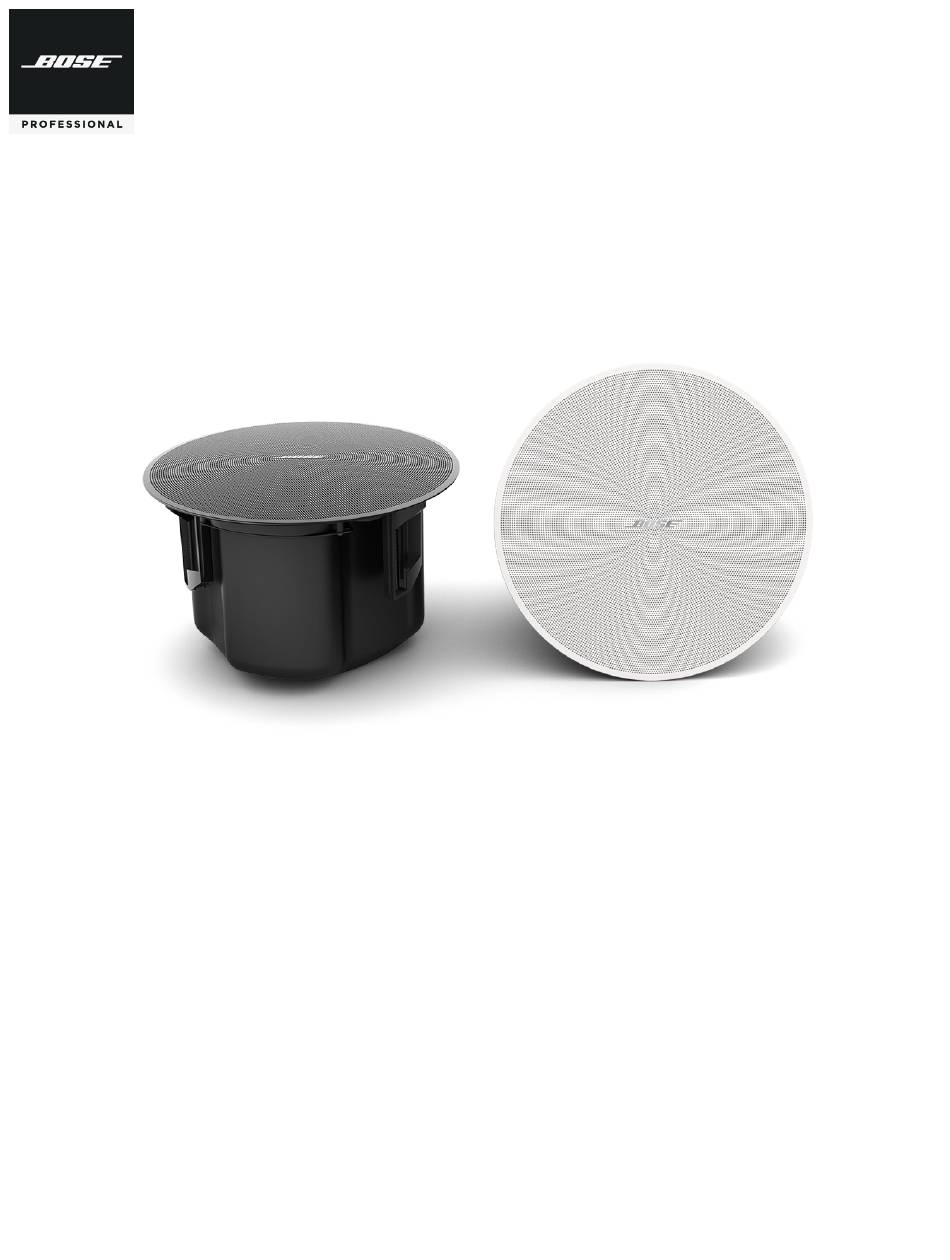

DesignMax DM5C
In-ceiling Loudspeaker
Monteringsveiledning . . . . . . . . . . . . . . . . . . 38
Instrukcja montażu . . . . . . . . . . . . . . . . . . . . 44
安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
設置ガイド . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
68
‫دليل التركيب‬
loading

Manuels Connexes pour Bose Professional DesignMax DM5C

Sommaire des Matières pour Bose Professional DesignMax DM5C

  • Page 1 DesignMax DM5C In-ceiling Loudspeaker Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2 Monteringsveiledning .
  • Page 2 Do not attempt to service this product yourself. Refer all servicing to authorized service centers, should be delivered to an appropriate collection facility for recycling. Proper installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or disposal and recycling helps protect natural resources, human health and the distributor near you, visit PRO.BOSE.COM.
  • Page 3 Technical Specifications Important Installation Information This product is intended for indoor use only. For additional specifications, see the DesignMax DM5C It is the installer’s responsibility to ensure installation of the technical data sheet at PRO.BOSE.COM. loudspeakers and mounting system is performed in accordance with all applicable codes, including local building codes and regulations.
  • Page 4 3/8-inch single in 3/8-inch duplex in/loop Wiring the Loudspeaker Wire Gauge The DesignMax DM5C loudspeaker is designed to work with 18 AWG (0.8 mm ) to 14 AWG (2.1 mm ) size wire only. Connection Diagrams Expose six millimeters (1/4 inch)
  • Page 5 Installing the Tile Bridge Place the assembled tile bridge across the ceiling grid. If necessary, adjust the tile bridge so the rails rest on the ceiling grid. Replace the tile in the ceiling. Installation Guide • DesignMax DM5C English • 5...
  • Page 6 Tighten the anchor arm screws to secure the loudspeaker. If using a power drill, set to a low torque setting. WARNING: Over-tightening the screws may result in damage to the anchor attachment point or the ceiling, which could lead to a falling hazard. 6 • English DesignMax DM5C • Installation Guide...
  • Page 7 The grille secures to the loudspeaker magnetically. Safety and Regulatory Compliance The Bose DesignMax DM5C loudspeaker has passed testing and complies with the following specifications and uses: Listed to ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use General-Purpose Use - UL Category UEAY, File Number S 5591 Control Number 3N89 UL-2043, 2013, Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces.
  • Page 8 Para comunicarse con y se debe enviar a una planta para tratamiento de residuos apropiada para su Bose Professional o para encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM. reciclado. Una eliminación y un reciclado adecuados ayudan a proteger los Lea estas instrucciones.
  • Page 9 Información importante sobre la instalación Para conocer más especificaciones, consulte la hoja de datos técnicos de DesignMax DM5C en PRO.BOSE.COM. Este producto está destinado solo para uso en áreas interiores. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los Datos físicos...
  • Page 10 3/8 pulgadas Cableado de los altavoces Calibre de cable El altavoz DesignMax DM5C está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm a 14 AWG (2.1 mm Diagramas de conexión Exponga 6 milímetros (1/4") de cable sin aislación para...
  • Page 11 Ubique el puente de mosaico montado en la cuadrícula del techo. Si es necesario, ajuste el puente de mosaico de modo que los rieles descansen sobre la cuadrícula del techo. Reemplace el mosaico del techo. Guía de instalación de • DesignMax DM5C Español • 11...
  • Page 12 ADVERTENCIA: Apretar demasiado los tornillos puede dañar el punto de conexión del anclaje o el techo, lo que puede producir el riesgo de que se caiga el dispositivo. 12 • Español Guía de instalación de • DesignMax DM5C...
  • Page 13 La rejilla se fija al altavoz con imanes. Cumplimiento de las normativas y los reglamentos de seguridad El altavoz Bose DesignMax DM5C ha superado pruebas y cumple con los siguientes usos y especificaciones: Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro Uso general: estándar UL categoría UEAY, número de archivo S 5591, número de control 3N89...
  • Page 14 à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour au rebut adéquate et le recyclage permettent de protéger contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, les ressources naturelles, la santé humaine et l’environnement. Pour plus rendez-vous à...
  • Page 15 Caractéristiques techniques Informations importantes concernant l’installation Vous trouverez des caractéristiques supplémentaires dans la fiche technique des enceintes DesignMax DM5C sur Ce produit est destiné à un usage en intérieur uniquement. PRO.BOSE.COM. L’installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables...
  • Page 16 Entrée simple Entrée duplex/boucle 3/8 pouces 3/8 pouces Câblage de l’enceinte Épaisseur des câbles L’enceinte DesignMax DM5C est conçue pour fonctionner avec des câbles de taille 18 (0,8 mm ) à 14 AWG (2,1 mm uniquement. Diagrammes de connexion Exposez six millimètres (1/4 po) de...
  • Page 17 à dalles Placez la plaque de renfort sur l’ossature du plafond. Si nécessaire, ajustez la plaque de renfort de sorte que les bras reposent sur l’ossature. Remettez en place la dalle au plafond. Guide d’installation • DesignMax DM5C Français • 17...
  • Page 18 Serrez les vis des bras de fixation pour fixer l’enceinte. Si vous utilisez une visseuse électrique, réglez-la sur un couple faible. AVERTISSEMENT : un serrage excessif des vis peut endommager les points de fixation ou le plafond, ce qui pourrait créer un risque de chute. 18 • Français DesignMax DM5C • Guide d’installation...
  • Page 19 La grille à fixation aimantée adhère à l’enceinte. Conformité aux réglementations et aux normes de sécurité en vigueur L’enceinte Bose DesignMax DM5C a été soumise avec succès à une phase complète de tests et elle est conforme aux spécifications et utilisations suivantes : Conformes à...
  • Page 20 Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten. • Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für die Verwendung mit den DesignMax DM5C Lautsprechern zugelassene Hardware und entsprechende Zubehörteile. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättern auf PRO.BOSE.COM.
  • Page 21 Dieses Produkt ist nur für den Gebrauch im Innenbereich bestimmt. Weitere technische Spezifikationen können Sie dem Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation technischen Datenblatt für den DesignMax DM5C der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften auf PRO.BOSE.COM entnehmen.
  • Page 22 3/8 Zoll Duplex- Einzelanschluss Anschluss/Schleife Verkabeln des Lautsprechers Kabeldurchmesser Der DesignMax DM5C Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm bis 14 AWG (2,1 mm ) entwickelt. Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die...
  • Page 23 Installieren der Tile Bridge Setzen Sie die Tile Bridge in die Unterdeckenkonstruktion ein. Passen Sie gegebenenfalls die Länge der Tile Bridge-Ausleger an, um ein Aufliegen zu gewährleisten. Setzen Sie die Deckenplatte wieder ein. Installationsanleitung • DesignMax DM5C Deutsch • 23...
  • Page 24 Ziehen Sie die Halterungsschrauben fest, um den Lautsprecher zu fixieren. Wenn Sie einen Akkuschrauber verwenden, stellen Sie eine niedrige Drehmomentstufe ein. WICHTIGER HINWEIS: Ein Überdrehen der Schrauben kann die Stabilität des Verankerungspunkts oder der Decke beeinträchtigen und möglicherweise zum Herunterfallen führen. 24 • Deutsch DesignMax DM5C • Installationsanleitung...
  • Page 25 Händen auf dem Lautsprecher. Das Abdeckgitter haftet magnetisch am Lautsprecher. Sicherheitshinweise und gesetzliche Bestimmungen Der Bose DesignMax DM5C Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen: Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial & Professional Use Allgemeine Gebrauchsfähigkeit –...
  • Page 26 • Utilizzare solo componenti e accessori forniti o specificati da Bose per l’uso con i diffusori DesignMax DM5C. Per informazioni sugli accessori compatibili, consultare la scheda tecnica del prodotto all’indirizzo PRO.BOSE.COM. • Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull’apparecchio o in prossimità...
  • Page 27 Informazioni importanti sull’installazione Per ulteriori specifiche, consultare la scheda tecnica del diffusore DesignMax DM5C all’indirizzo PRO.BOSE.COM. Questo prodotto è destinato esclusivamente all'utilizzo in interni. È responsabilità dell’installatore assicurare che l’installazione dei diffusori e del sistema di montaggio venga eseguita in conformità...
  • Page 28 9,5 mm da 9,5 mm Cablaggio del diffusore Diametro dei cablaggi Il diffusore DesignMax DM5C è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm ) e 14 AWG (2,1 mm Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali.
  • Page 29 Posizionare il tile bridge assemblato lungo la griglia del soffitto. Se necessario, regolare le barre del tile bridge in modo che poggino sui montanti della griglia del soffitto. Rimontare il pannello sul soffitto. Guida all’installazione • DesignMax DM5C Italiano • 29...
  • Page 30 Serrare le viti della staffa di ancoraggio per fissare il diffusore. Se si utilizza un avvitatore elettrico, impostare un basso valore di coppia. AVVERTENZA: un serraggio eccessivo delle viti può danneggiare il punto di aggancio dell’elemento di ancoraggio o il soffitto, con conseguenti rischi di caduta. 30 • Italiano DesignMax DM5C • Guida all’installazione...
  • Page 31 La griglia si aggancia magneticamente al diffusore. Conformità alle norme di sicurezza Il diffusore Bose DesignMax DM5C ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito: Conforme alle specifiche ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza...
  • Page 32 Om contact gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer of distributeur, gaat u naar PRO.BOSE.COM.
  • Page 33 Raadpleeg voor aanvullende specificaties het datasheet Het is de verantwoordelijkheid van de installateur om ervoor te zorgen met technische gegevens voor de DesignMax DM5C op dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, PRO.BOSE.COM.
  • Page 34 9,5 mm enkel in 9,5 mm duplex in/lus De luidspreker bekabelen Bekabelingsdiameter De DesignMax DM5C loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ) tot 14 AWG (2,1 mm Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging...
  • Page 35 Zaag een opening in de tegel. De tegelbrug plaatsen Plaats de gemonteerde tegelbrug op het plafondraster. Verstel indien nodig de tegelbrug zo dat de rails op het plafondraster rusten. Plaats de tegel terug in het plafond. Installatiehandleiding • DesignMax DM5C Nederlands • 35...
  • Page 36 Draai de ankerarmschroeven vast om de luidspreker te bevestigen. Stel bij gebruik van een elektrische boor-/schroefmachine het apparaat in op een laag koppel. WAARSCHUWING: Wanneer u de schroeven te vast draait, kan het ankerbevestigingspunt of het plafond beschadigen, wat kan leiden tot een risico op vallen. 36 • Nederlands DesignMax DM5C • Installatiehandleiding...
  • Page 37 NFPA 70, National Electrical Code, 2017, artikel 300-22(c) NFPA 90-A, 2015, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.11.2.6.5 De DesignMax DM5C loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen: Getest volgens IEC60268-5, 2007 Installatiehandleiding •...
  • Page 38 • Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk med DesignMax DM5C-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på PRO.BOSE.COM.
  • Page 39 Hvis du vil ha flere spesifikasjoner, kan du se det tekniske Det er montørens ansvar å sikre at monteringen av høyttalerne og dataarket for DesignMax DM5C på PRO.BOSE.COM. monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette...
  • Page 40 3/8-tommers enkel 3/8-tommers dobbel inngang inngang / sløyfe Kable høyttaleren Kabeldiameter DesignMax DM5C-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm ) til 14 AWG (2,1 mm Koblingsdiagrammer Eksponer seks millimeter av ledningen for å feste til 100V COM...
  • Page 41 Skjær et hull i platen. Installere monteringsbroen Plasser den monterte monteringsbroen over takristen. Juster om nødvendig monteringsbroen slik at skinnene hviler på takristen. Sett takplaten tilbake på plass. Monteringsveiledning • DesignMax DM5C Norsk • 41...
  • Page 42 Stram skruene på ankerarmen for å feste høyttaleren. Hvis du bruker en elektrisk drill, må du stille den inn på lavt dreiemoment. ADVARSEL: Hvis skruene strammes for mye, kan dette forårsake skade på ankerfestepunktet eller taket, og at høyttaleren faller ned. 42 • Norsk DesignMax DM5C • Monteringsveiledning...
  • Page 43 NFPA 70, National Electrical Code, 2017, artikkel 300-22(c) NFPA 90-A, 2015, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.11.2.6.5 DesignMax DM5C-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer: Testet i samsvar med IEC60268-5, 2007 Monteringsveiledning •...
  • Page 44 Upewnić się, że uchwyt został zamontowany zgodnie z lokalnymi przepisami budowlanymi. • Należy używać wyłącznie sprzętu i akcesoriów dostarczonych lub określonych przez firmę Bose jako odpowiednie do głośników DesignMax DM5C. Informacje na temat zgodnych akcesoriów można znaleźć w arkuszu danych technicznych produktu pod adresem PRO.BOSE.COM. • Produkt musi być umieszczony z dala od ognia i źródeł ciepła. Na urządzeniu lub w jego pobliżu nie należy umieszczać...
  • Page 45 Ważne informacje dotyczące instalacji Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Dodatkowe dane techniczne można znaleźć w arkuszu Instalator jest zobowiązany zainstalować głośniki i system montażowy danych technicznych DesignMax DM5C na stronie zgodnie ze wszystkimi obowiązującymi regulaminami, w tym PRO.BOSE.COM. regulaminami i przepisami obowiązującymi w budynku. Przed instalacją...
  • Page 46 Uwaga: przepusty kablowe nie są dołączone do zestawu. 3/8 cala, pojedynczy 3/8 cala, podwójne wejście/pętla Okablowanie głośnika Grubość przewodu Do montażu głośnika DesignMax DM5C należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm do 14 AWG (2,1 mm Schematy połączeń Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, 100V COM...
  • Page 47 Wyciąć otwór w płytce. Montaż mostka płytkowego Umieścić złożony mostek płytkowy w poprzek kratki sufitowej. W razie potrzeby wyregulować położenie mostka, tak aby szyny spoczywały na kratce sufitowej. Zamontować płytkę w suficie. Podręcznik instalacji • DesignMax DM5C Polski • 47...
  • Page 48 Dokręcić śruby ramienia kotwiącego, aby zamocować głośnik. W przypadku używania wiertarki udarowej należy ustawić niski moment obrotowy. OSTRZEŻENIE: zbyt mocne dokręcenie śrub może spowodować uszkodzenie punktu mocowania zaczepu lub sufitu, co może prowadzić do zagrożenia upadkiem. 48 • Polski DesignMax DM5C • Podręcznik instalacji...
  • Page 49 Włożyć kołek linki bezpieczeństwa do otworu w głośniku. Oburącz nałożyć osłonę na głośnik. Osłona jest mocowana do głośnika magnetycznie. Informacje dotyczące bezpieczeństwa i zgodności Głośnik Bose DesignMax DM5C przeszedł testy i jest zgodny z następującymi specyfikacjami i zastosowaniami: Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego i specjalistycznego Do zastosowań ogólnych – kategoria UL UEAY, numer pliku S 5591, numer kontrolny 3N89 UL-2043, 2013, Test pożarowy i widzialne uwalnianie dymu dla produktów dyskretnych i ich akcesoriów...
  • Page 50 Bose 和 DesignMax 是 Bose Corporation 的商标。 泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室 Bose Corporation 总部：1-877-230-5639 内溜冰场）。 ©2019 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他 • 请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的 方式使用本文档的任何部分。 地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装 人员。安装支架时，应确保遵循当地建筑规范的要求。 质保信息 • 仅使用随附的或由 Bose 指定的硬件和配件，与 DesignMax DM5C 扬声器 一起使用。有关兼容附件的信息，请参阅 PRO.BOSE.COM 上的产品技 本产品享有有限保修。 有关质保的详细信息，请访问 PRO.BOSE.COM。 术参数表。 • 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃 的蜡烛）置于本产品上或靠近本产品。 • 未经授权切勿改装本产品。 • 请勿将扬声器或安装组件暴露在 Bose 未指定的任何化学物质中， 包括但不限于润滑剂、清洗剂、触点喷雾或其他烃类溶剂。暴露于此...
  • Page 51 206 毫米 8.1 英寸 304 毫米 244 毫米 12.0 英寸 9.6 英寸 48 毫米 1.9 英寸 192 毫米 7.6 英寸 技术规格 重要安装信息 关于其他规格，请参阅 PRO.BOSE.COM中的 DesignMax DM5C 该产品仅可在室内使用。 技术参数表。 安装人员有责任确保扬声器和安装系统的安装都符合适用的法规， 包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的 当地监管机构。 外观 安装人员负责确保扬声器安装的安全。如果未正确安装扬声器，可 产品尺寸 网罩直径：304 毫米 能导致损坏或人员伤亡。 （12.0 英寸） 请勿将产品安装在暴露于水或可能发生冷凝的位置。...
  • Page 52 安装选件 安全选件和配件 导管配件 如果使用金属软管，请使用3/8英寸的单导管配件，或3/8英寸的双 可调节桥板（内含） 连接件。 螺丝孔型桥板（可选） 注意：不提供导管配件。 3/8 英寸单软管 3/8 英寸双连接件输入/环出 扬声器接线 线规 DesignMax DM5C 扬声器仅可与规格为 18 AWG（0.8 平方毫米 ）至 14 AWG（2.1 平方毫米 ）的接线一起使用。 接线图 露出六毫米（1/4 英寸）长的裸线以连 接到端子。 100V COM 100V 100V COM 100V 70V/100V 8Ω 扬声器设置 50W* 8Ώ...
  • Page 53 组装桥板 注意：如果您要安装到硬质天花板，请在导轨和扣圈插入开孔后组装 某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结 桥板（请参见第 54 页）。 构，以提供额外的安全保障。选择符合当地建筑规范和条例的安 装位置、方法和硬件。 对齐导轨并将卡舌插入槽口。 Bose 建议使用 (1) 一根保险钢丝或 (2) 一根安全绳作为辅助固 向外拉动导轨以将其固定在一起。 定装置。有关安全连接点，请参阅下图。 将导轨彼此平行对齐，然后向下按压桥板扣圈，以将扣圈固定到 对于已实施的任何辅助固定装置，请遵循制造商的说明。 导轨上。 注意：安装在靠近烹饪台的位置（例如在商业烹饪环境中）时，扬声 器可能直接暴露在烹饪油烟之下，这可能会降低扬声器的性能或可 靠性。 准备吊顶板 切割吊顶板 卸下吊顶板，然后使用模板在吊顶板上描画扬声器 孔。为了将模板放在吊顶板的中心位置，可连接对角 线画一个“X”，然后利用交叉点使模板居中。 在吊顶板上切割一个孔。 安装桥板 将组装的桥板穿过吊顶龙骨放置。必要时， 调节桥板，使滑轨靠在吊顶龙骨上。 更换天花板上的吊顶板。 安装指南 • DesignMax DM5C 简体中文 • 53...
  • Page 54 安装 PRO.BOSE.COM 准备硬顶天花板（现有结构） 切割天花板 使用模板将孔描到天花板上。 在天花板上切割一个孔。 安装桥板 将桥板和扣圈插入孔眼，并将导轨平行放 置在天花板龙骨或天花板内垫条上。 组装桥板。 安装扬声器 将音响线穿过进线口。 将扬声器穿过孔插入桥板。松开扬声器上的手柄之前，请确保锚栓与桥板接合。 拔下接线端子并接线，然后将端子重新插入扬声器。有关接线信息，请参阅第 52 页的扬声器接线。 紧固锚臂螺钉，固定扬声器。如果使用电钻，请设为低扭矩设置。 警告：过度紧固螺钉可能会导致锚柱安装点或天花板损坏，从而导致坠落危险。 54 • 简体中文 DesignMax DM5C • 安装指南...
  • Page 55 有关螺丝孔型桥板的信息，请参阅 PRO.BOSE.COM 上的 DesignMax 螺丝孔型桥板安装指南。安装好螺丝孔型桥板后，请参阅第 54 页的安装扬声器。 安装网罩 将安全绳销插入扬声器中的孔。用双手将网罩定位在扬声器上。网罩通过磁力固定在扬声器上。 安全与法规遵从 Bose DesignMax DM5C 扬声器已通过测试，符合以下规格和用途： 列出的扬声器符合 ANSI/UL 1480A-2016，适合商业和安全专业用途 通用 - UL 类别 UEAY，文件号 S 5591 控制号 3N89 UL-2043 (2013)，在空气调节场所中安装的分离性产品及其附件的防火测试及可见烟雾释放。 适合在空气调节（微高压）场所中使用。  适 合使用 1 级、2 级、3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2017) 第 640 条...
  • Page 56 • 本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室內 ©2019 Bose Corporation。未經事先書面許可，不得複製、修改、 泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。 散佈或以其他方式使用本資料的任何部分。 • 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地 方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。 保固資訊 請務必遵循當地建築法規安裝支架。 此產品享有有限保固。 • 僅限使用 Bose 隨附或指定用於 DesignMax DM5C loudspeakers 揚聲器的五 如需保固詳細資料，請造訪 PRO.BOSE.COM。 金部件與配件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資料表。 • 使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本 產品上或本產品附近。 • 未經授權請勿擅自改裝本產品。 • 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括 但不限於潤滑劑、清潔劑、觸點噴劑或其他碳氫溶劑。接觸該等物質 會使塑膠材質劣化，進而導致破裂並產生墜落危險。...
  • Page 57 250 公釐 (9.8 吋) 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地 方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。 天花板最大厚度 48 公釐 (1.9 吋) 請務必遵循當地建築法規安裝支架。 淨重，揚聲器加網罩 (單件) 4.45 公斤 (9.6 磅) 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質， 包括但不限於潤滑劑、清潔劑、觸點噴劑或其他碳氫溶劑。 淨重，天花板跨橋板 (單件) 0.86 公斤 (1.9 磅) 接觸該等物質會使塑膠材質劣化，進而導致破裂並產生墜落危險。 裝運重量 (成對) 13.15 公斤 (29.0 磅) 安裝指南 • DesignMax DM5C 繁體中文 • 57...
  • Page 58 可調式天花板跨橋板 (隨附) (雙工連接器)。 放樣板 (選配) 備註：本產品並未隨附導管接頭。 3/8 吋單工連接器 3/8 吋雙工連接器/ Loop 連接器 揚聲器接線 線規 DesignMax DM5C loudspeaker 揚聲器的設計僅可使用 18 AWG (0.8 mm ) 至 14 AWG (2.1 mm ) 的線材。 接線圖 露出六公釐 (1/4 吋) 的裸線以連接至 端子。 100V COM 100V 100V COM...
  • Page 59 花板跨橋板 ( 請參閱第 60 頁 ) 。 撐力，加強安全性。請遵守當地的建築法規和規定，選擇合適的 安裝位置、方式和五金部件。 對準軌道並將凸耳插入凹槽。 Bose 建議使用 (1) 安全索或 (2) 安全纜索來作為輔助固定機制。 將軌道兩端往外拉，以固定在一起。 請參見下圖，瞭解安全安裝點。 使兩段軌道彼此平行，將天花板跨橋板環下壓，將圓環固定於軌 請遵守製造商的指示來施作任何輔助固定機制。 道上。 備註：若揚聲器安裝的位置靠近料理檯面，便可能直接接觸烹調油脂 ( 例如商業料理環境 ) ，恐因此降低揚聲器的效能或功能性。 吸音天花板板材準備工作 裁切天花板板材 取下天花板板材，然後使用定位卡將揚聲器孔洞描繪 於板材上。為將定位卡置於板材正中央，請自四個角 畫出交叉的對角線，利用交叉點將定位卡置中。 在板材上裁切出一個孔洞。 安裝天花板跨橋板 將組裝好的天花板跨橋板架在天花板框架上。可視情 況需要調整天花板跨橋板，使軌道緊貼天花板框架。 將板材裝回天花板。 安裝指南 • DesignMax DM5C 繁體中文 • 59...
  • Page 60 安裝 PRO.BOSE.COM 硬式天花板 (現有工程) 準備工作 裁切天花板 使用定位卡將孔洞描繪於天花板上。 在天花板上裁切出一個孔洞。 安裝天花板跨橋板 將天花板跨橋板軌道及圓環穿過孔洞， 讓兩段軌道呈平行，架在天花板框架或天 花板角材上。 組裝天花板跨橋板。 安裝揚聲器 將音訊佈線穿過配線開口。 將揚聲器穿過孔洞並置入天花板跨橋板。在放開揚聲器之前，請務必確認錨座已確實與天花板跨橋板接合。 取下連接器，將連接線接入連接器，然後將連接器重新插入揚聲器。如需瞭解配線資訊，請參見第 58 頁「揚聲器接線」。 鎖緊錨座支臂螺絲以固定揚聲器。如果使用電動工具，請調整為低扭力設定。 警告：螺絲過度鎖緊可能會對錨座安裝點或天花板造成損壞，進而導致墜落危險。 60 • 繁體中文 DesignMax DM5C • 安裝指南...
  • Page 61 請參見第 60 頁「安裝揚聲器」。 安裝網罩 將安全短繩針插入揚聲器的孔洞。請使用雙手將網罩對準揚聲器。網罩會以磁力吸附在揚聲器上。 安全與規章遵循 Bose DesignMax DM5C loudspeaker 揚聲器通過測試，且符合下列規格及用途： 名列 ANSI/UL 1480A-2016 適合商業及安全專業用途的揚聲器 一般用途 - UL Category UEAY，案號 S 5591，控制號 3N89 UL-2043，2013 年，《Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces》(裝於空氣調節空間之分離性產品及其配件的防火測試及可視煙霧釋放)。適合用於空氣調節 (氣室) 空間。...
  • Page 62 • スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、 およびその他の炭化水素を基剤とする溶剤などを含む、ボーズ指定以 外の化学物質にさらさないでください。 製品がこうした物質に触れる と、プラスチック素材の劣化につながり、ひび割れが生じて落下事故を 招くおそれがあります。 • スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピー カーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れ る可能性がある場所で使用しないでください。 • 単体で使用する安全ストラップピンがグリルに付属しています。 仕様: 入力電圧: 70V/100V インピーダンス: 8 Ω、50 W 電流またはパワー: （70V）: 3 W、6 W、12 W、25 W、50 W、（100V）: 6 W、12 W、 25 W、50 W 62 • 日本語 DesignMax DM5C • 設置ガイド...
  • Page 63 結露や水に晒される場所に本体を設置しないでください。 この製品は屋内の水を使用するエリア（屋内プール、屋内ウォーター 250 mm 開口寸法 パーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど）での 48 mm 最大対応板厚 設置または使用を意図していません。 通気孔は塞がないでください。製造元の指示に従って設置してくだ 約4.45 kg 質量（スピーカーとグリル、単体） さい。 約0.86 kg 質量（タイルブリッジ単体） ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプ を含む）の近くには設置しないでください。 約13.15 kg 梱包質量（ペア） 設置面の強度が不十分な場合や、設置面の裏側に電線や配管など が隠れている場合は、本製品を設置しないでください。ブラケットの 取り付け方法がわからない場合は、専門業者に作業を依頼してくだ さい。ブラケットを取り付ける際は、建築関連法規に従ってください。 スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活 剤、およびその他の炭化水素を基剤とする溶剤などを含む、ボーズ 指定以外の化学物質にさらさないでください。 製品がこうした物質 に触れると、プラスチック素材の劣化につながり、ひび割れが生じて 落下事故を招くおそれがあります。 設置ガイド • DesignMax DM5C 日本語 • 63...
  • Page 64 PRO.BOSE.COM セットアップ 設置オプション 設置オプションとアクセサリー 導管器具の設置 フレキシブルメタル導管を使う場合は、3/8インチのシングル導管か3/8 アジャスタブルタイルブリッジ（同梱） インチの複式導管コネクターを使ってください。 ラフインパン（オプション） 注: 導管器具は付属していません。 3/8インチシングル導管 3/8インチ複式導管 スピーカーの配線 ケーブルゲージ DesignMax DM5Cで使用できるケーブル径は、18 AWG（0.8 mm ）～14 AWG（2.1 mm ）のみです。 接続図 裸線を長さ6 mm（1/4インチ）露出して 端子に接続します。 100V COM 100V 100V COM 100V 70V/100V 8 Ω スピーカーの設定 50W* 8Ω NC** 100V *工場出荷時設定...
  • Page 65 1. レールの位置を合わせ、タブをスロットに挿入します。 設置場所や設置方法、器具を選択してください。 2. レールを外側に引いて、2つの部品をしっかりと固定します。 安全確保のための補助的な器具として、（1）落下防止ワイヤー、（2） 3. 両方のレールが平行になるように位置を合わせたら、タイルブリッ 安全ケーブルのいずれかの使用をお勧めします。安全器具の取り ジリングを下方向に押して、リングをレールに固定します。 付けポイントについては、下の図を参照してください。 補助的な安全器具をご使用になる際は、製造元の指示に従ってく ださい。 注: スピーカーは、食用油に直接晒される可能性がある加熱調理スペー ス（商業店舗の厨房など）の近くに設置すると、性能や機能が低下する おそれがあります。 タイルブリッジを設置するタイル天井の準備 タイル天井を切り抜く 1. タイルを取り外し、テンプレートを使ってスピーカーの 穴の位置を示す線をタイルに引きます。タイルの中央 にテンプレートを合わせるには、角を対角線で結んで 「X」を書き、交点を使います。 2. タイルに穴を開けます。 タイルブリッジを設置する 1. 組み立てたタイルブリッジを天井グリッドに渡します。必 要に応じてタイルブリッジを調節して、レールが天井の グリッドにしっかり引っかかるようにします。 2. タイルを天井に戻します。 設置ガイド • DesignMax DM5C 日本語 • 65...
  • Page 66 PRO.BOSE.COM 設置 硬い天井にタイルブリッジを設置する 天井を切り抜く 1. 同梱のテンプレートを利用して、天井に開け る穴を示す線を引きます。 2. 天井に穴を開けます。 タイルブリッジを設置する 1. タイルブリッジのレールとリングを、穴を通 して挿入します。天井のグリッドまたは支え に渡し、レール同士が平行になるように配置 します。 2. タイルブリッジを組み立てます。 スピーカーの取り付け 1. オーディオケーブルを配線用の開口部に通します。 2. スピーカーを穴からタイルブリッジに差し込みます。アンカーとタイルブリッジが噛み合ったのを確認してから、スピーカーから手を放します。 3. スピーカーからコネクタを外し、ケーブルを配線し、コネクタを元に戻します。配線について詳しくは、64ページの「スピーカーの配線」を参照 してください。 4. アンカーアームのネジを締めてスピーカーを固定します。電動ドリルを使用する場合は、トルクを低く設定してください。 警告: ネジを強く締めすぎると、アンカーの取り付けポイントや天井が壊れて、落下事故を招くおそれがあります。 66 • 日本語 DesignMax DM5C • 設置ガイド...
  • Page 67 U L-2043、2013年、Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces空調（プレナム）空間内での使用に対応 N FPA 70、米国電気工事規程（2017年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応 NFPA 70、米国電気工事規程、2017年、第300-22(c)条 NFPA 90-A、2015年、Installation of Air Conditioning and Ventilation Systems、第4.3.11.2.6.5節 DesignMax DM5Cは、コンビネーションシステム向けの以下の欧州規制仕様で規定されている要件に適合するように作られています。 IEC60268-5準拠試験を実施、2007年 設置ガイド • DesignMax DM5C 日本語 • 67...
  • Page 68 ‫ لالستخدام مع مكبرات‬Bose ‫ال تستخدم سوى المع د ّات والملحقات المض م ّ نة أو المحددة من ق ِ ب َ ل‬ ‫. للحصول على معلومات حول الملحقات المتوافقة، راجع ورقة‬DesignMax DM5C ‫الصوت‬ .PRO.BOSE.COM ‫البيانات الفنية الخاصة بالمنتج على‬...
  • Page 69 )‫68.0 كجم (9.1 رطل‬ )‫الوزن الصافي، عارضة األلواح (فردية‬ .‫البالستيكية، مما قد يتس ب ّب بتص د ّع المنتج في وقت مبكر وبخطر السقوط‬ ) ً ‫51.31 كجم (0.92 رط ال‬ )‫وزن الشحن (زوج‬ ‫ • دليل التركيب‬DesignMax DM5C ‫96 • العربية‬...
  • Page 70 ‫قياس األسالك‬ .‫) فقط‬ ‫) إلى 41 بمعيار السلك األمريكي (1.2 مم‬ ‫ حتى يعمل بأسالك مقاس 81 بمعيار السلك األمريكي (8.0 مم‬DesignMax DM5C ‫تم تصميم مك ب ّر الصوت‬ ‫مخططات التوصيل‬ ‫اكشف ستة ملليمترات (4/1 بوصة) من السلك العاري‬...
  • Page 71 .‫قم بإجراء ثقب على اللوح‬ ‫تركيب عارضة األلواح‬ ،‫ض َ ع عارضة األلواح المج م ّ عة على شبكة السقف. إذا لزم األمر‬ .‫اضبط عارضة األلواح حتى تستند القضبان على شبكة السقف‬ .‫استبدل اللوحة في السقف‬ ‫ • دليل التركيب‬DesignMax DM5C ‫17 • العربية‬...
  • Page 72 ‫أحكم ش د ّ براغي ذراع الخطاف لتثبيت مكبر الصوت في مكانه. إذا كنت تستخدم مثقا ب ًا آل ي ًا، فقم بتعيين اإلعداد إلى مستوى عزم منخفض‬ .‫تحذير: قد يؤ د ّي شد البراغي بشكل مفرط إلى إلحاق ضرر بنقطة تثبيت الخطاف أو السقف، ما قد يتسبب بخطر السقوط‬ 72 • ‫العربية‬ DesignMax DM5C • ‫دليل التركيب‬...
  • Page 73 4.3.11.2.6.5 ‫ ، لعام 5102، تركيب أجهزة تكييف الهواء وأنظمة التهوية، الفقرة‬NFPA 90-A :‫ وف ق ً ا للمتطلبات المحددة في المواصفات التنظيمية األوروبية التالية لألنظمة المج م َّ عة‬DesignMax DM5C ‫تم تصميم مك ب ّر الصوت‬ 2007 ‫، لعام‬IEC60268-5 ‫تم االختبار وف ق ً ا لمعيار‬...
  • Page 76 ©2019 Bose Corporation, All rights reserved. Framingham, MA 01701-9168 USA PRO.BOSE.COM AM837254 Rev. 01 July 2019...
