4.2.2

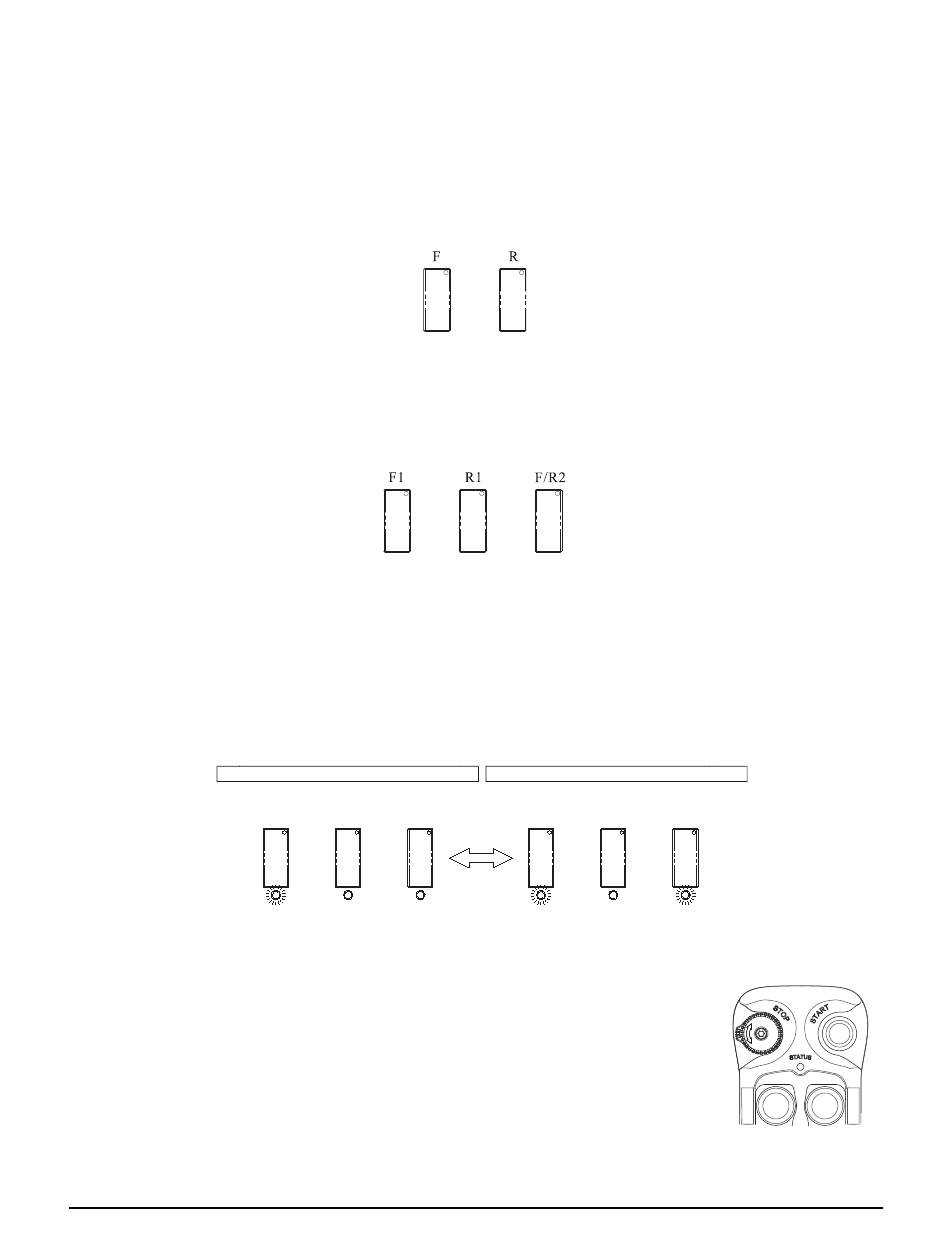

Configurations de relais de sortie
4.2.2.1 Types de relais de sortie
1. 2 relais de sortie par mouvement – vitesse unique seulement
Relais de sortie avec marche avant (F) et marche arrière (R) en 1ère vitesse
uniquement.
2. 3 relais de sortie par mouvement – relais de sortie 2ème vitesse partagé
Relais de sortie avec la marche avant 1ère vitesse (F1), marche arrière 1ère vitesse
(R1) et marche avant/arrière 2ème vitesse (F/R2). Marche avant et arrière 2ème
vitesse (F/R2) partagent le même relais de sortie.
4.2.2.2 Actions du relais de sortie à la 2ème vitesse (modèle à deux
vitesses uniquement)
1. Configuration avec 3 relais de sortie avec contact fermé/fermé en 2ème vitesse
Relais de sortie F1 (ou R1) à fermé la 1ère vitesse et relais de sortie F1 + F/R2 (ou R1
+ F/R2) fermés à la 2ème vitesse. Voir Section 4.2.3.1 page 27 Comment régler
cette fonction.
Marche avant 1ère vitesse bouton enfoncé
F1
4.2.2.3 Fonction START + AUX
Après avoir exécuté la fonction START au démarrage de
l'émetteur, le même bouton START devient un bouton de
fonction auxiliaire avec contact momentanément connecté via
le relais de sortie de fonction K10. D'autres types de fonctions
auxiliaires sont disponibles pour les relais de sortie de fonction
K10 (Voir Section 4.2.5 page 30). Contactez un représentant
Magnetek si votre application nécessite d'autres types de
fonction auxiliaire connectés au relais de sortie de fonction.
Marche avant 2ème vitesse bouton enfoncé
↓
R1
F/R2
↓
F1
R1
F/R2
Flex BASE-MRX CE Manuel d'instructions
January 2019
Page 24 de 42
