Pompe à chaleur alféa excellia
Délestage ou EJP
(Effacement Jour de Pointe)
Tarifs, jour/nuit, HP/HC
contact d'organe
externe*
(défauts, délesteur,
compteur d'énergie)
* Si l'organe de commande ne délivre pas de contact libre de potentiel,
il faudra relayer le contact pour obtenir un câblage équivalent.
Dans tous les cas, se reporter aux notices des organes externes
(délesteur, compteur d'énergie...) pour réaliser le câblage.
** Option
T75 : Le raccordement de la borne 3 de la centrale ambiance T75
n'est pas obligatoire (éclairage de la centrale ambiance).
Notice d'installation "1482 - FR"
Défaut externe
L

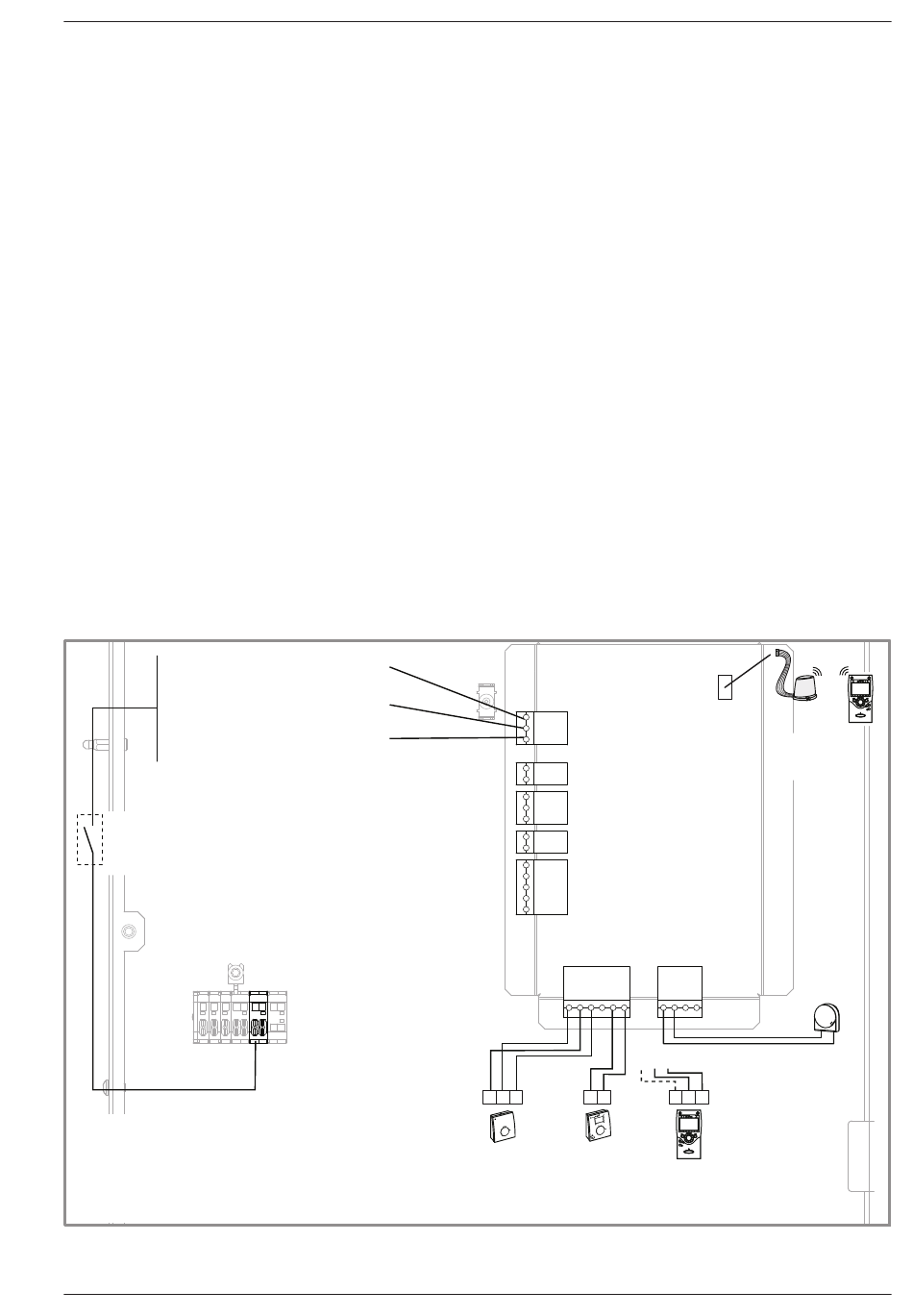

figure 33 - Raccordements sur le régulateur PAC (accessoires et options)
EX1
X11
EX2
EX3
X86
B2 M B1 3 2 1
3
M
B2
B1
2 1
ou
ou
Sonde
Sonde
d'ambiance
d'ambiance
T37**
T55**
X60
Centrale
ambiance
radioT78**
X84
M B9
2 1
Sonde
extérieure
3 2
1
Centrale
ambiance
T75**
- 31 -
