3–Configuration de Fibre Channel
Configuration et vérification de la FA-BLD
Après avoir actualisé le commutateur Brocade, le Device Port WWN (Nom
universel de port de périphérique) apparaît dans Web Tools (Outils Web) comme
illustré à la

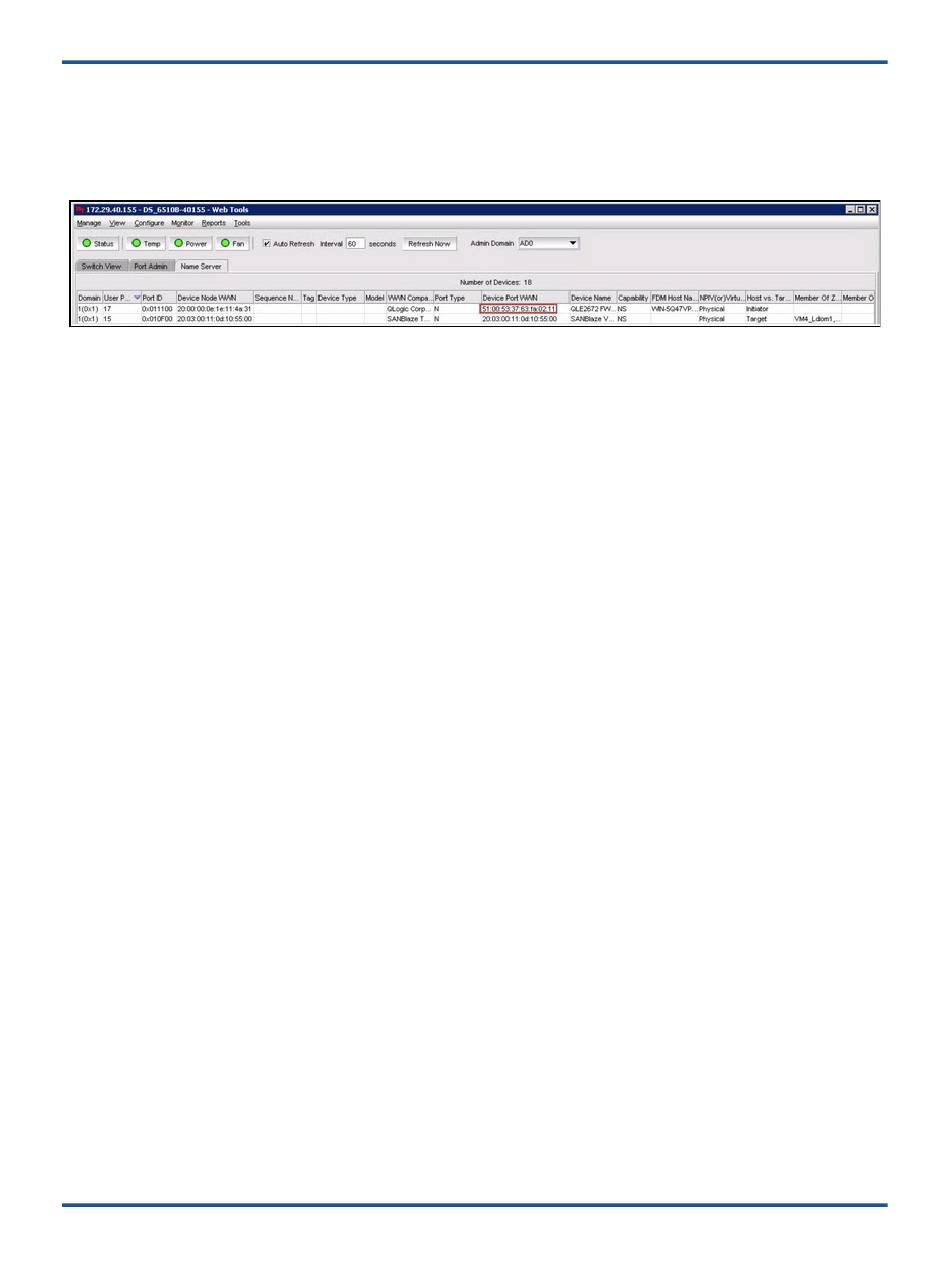

Figure 3-22. Nom universel de port de périphérique (statique) du
Configuration et vérification de la FA-BLD
Cette section fournit les informations suivantes sur la détection du LUN
d'amorçage attribué par la structure (fabric-assigned boot LUN discovery –
FA-BLD) :


Configuration de la FA-BLD depuis l'adaptateur

 Vérification du bon fonctionnement de la FA-BLD
 Restrictions du côté Adaptateur
Configuration de la FA-BLD depuis l'adaptateur
Du côté adaptateur, suivez ces procédures pour configurer la détection du LUN
d'amorçage attribué par la structure (FA-BLD) dans QConvergeConsole GUI et
QConvergeConsole CLI.
Activation du BIOS de port HBA et du LUN d'amorçage attribué par la structure
avec QConvergeConsole GUI
Pour activer le BIOS de port HBA :
1. Dans QConvergeConsole GUI, sélectionnez l'onglet Host (Hôte) dans le
volet de gauche.
2. Dans l'arborescence système, développez le nœud de l'adaptateur, puis
sélectionnez un nœud de port.
3. Dans le volet de droite, cliquez sur l'onglet Parameters (Paramètres).
4. Sur la page Parameters (Paramètres), cliquez sur l'onglet HBA Parameters
(Paramètres HBA).
5. Dans la fenêtre Paramètres HBA, sélectionnez la case Activer le BIOS du
port HBA.
6. Cliquez sur Save (Enregistrer).
Figure 3-22.
commutateur Brocade
74 CU0354604-02 M
