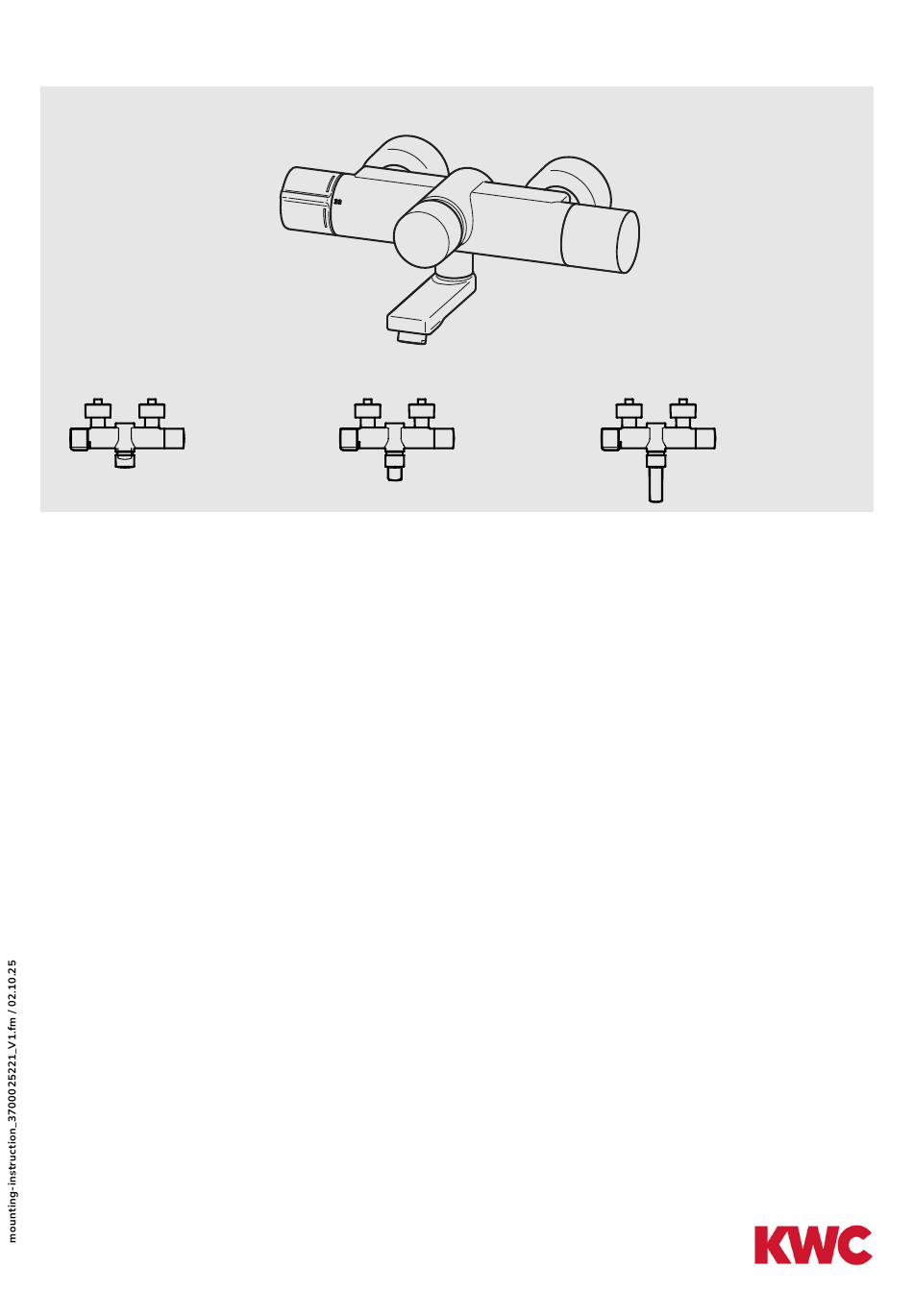

Selbstschluss-Thermostatarmatur
Self-closing thermostatic mixer
Mitigeur thermostatique à fermeture
Grifo de termostato con cierre
Miscelatore termostatico
Zelfsluitende thermostaatmengkraan
Samozam. bateria termostatyczna
Självstängande termostatblandare
Itsesulkeutuva termostaattihana
automatique
automático
Manuels Connexes pour KWC F5ST1104
Sommaire des Matières pour KWC F5ST1104
- Page 1 F5ST1104 F5ST1105 F5ST1106 3600008409 3600008420 3600008421 Montage- und Betriebsanleitung Selbstschluss-Thermostatarmatur Installation and operating instructions Self-closing thermostatic mixer Notice de montage et de mise en service Mitigeur thermostatique à fermeture automatique Instrucciones de montaje y servicio Grifo de termostato con cierre automático...
- Page 2 F5ST1104 F5ST1105 F5ST1106 - 2 -...
- Page 3 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen! ► Set the scald protection after assembly has ► Nach erfolgter Montage den been completed. Verbrühungsschutz einstellen. ► The fitting must be operated only with ►...
- Page 4 Dane techniczne Tekniska data ► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar ► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar ► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar ► Objętościowe natężenie ►...
- Page 5 Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta! ► Tras finalizar el montaje, ajustar la ► Kun asennus on tehty, säädä protección contra escaldaduras. palovammasuoja.
- Page 6 Specifiche tecniche Технические характеристики ► Pressione idraulica min. 1,0 bar ► Минимальный гидравлический напор ► Pressione di esercizio max. 10 bar 1,0 бар ► Pressione idraulica consigliata 3 bar ► Максимальное рабочее давление ► Portata volumetrica 6 l/min 10 бар ►...
- Page 7 Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 17 mm 30 mm 2,5 mm 4 mm 132 - 168 - 7 -...
- Page 8 34 - 40 - 8 -...
- Page 9 - 9 -...
- Page 10 - 10 -...
- Page 11 – > 43 °C - 11 -...
- Page 12 Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento - 12 -...
- Page 13 Thermische Desinfektion EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция IT Disinfezione termica 2,5 mm 4 mm - 13 -...
- Page 14 > 70 °C 5 min 5-35 s 5-35 s > 70 °C - 14 -...
- Page 15 > 43 °C < 43 °C - 15 -...
- Page 16 Fließzeit einstellen EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения IT Impostazione della durata di flusso 2 mm 2,5 mm - 16 -...
- Page 17 5-35 s - 17 -...
- Page 18 Hygienespülung einstellen EN Setting the hygiene flush NL Instellen van de CS Nastavení hygienického proplachování hygiënespoeling FR Réglage de la rinçage PL Ustawianie spłukiwania higie- FI Hygieniahuuhtelun säätäminen d'hygiène nicznego ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва IT Impostare lo igiene risciacquo ►...
- Page 19 1 – 255 h 1 – 255 s - 19 -...
- Page 20 Verbrühungsschutz einstellen EN Adjust scald protection NL Bescherming tegen CS Nastavte ochranu proti opaření verbranding instellen FR Réglage du dispositif de PL Ustawianie zabezpieczenia FI Palovammasuojan asettaminen protection contre les échau- przed poparzeniem dures ES Ajustar la protección contra SV Inställning av skållningsskydd RU Настройка...
- Page 21 2,5 mm > 43 °C < 43 °C - 21 -...
- Page 22 1 Nm - 22 -...
- Page 23 Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione 22 mm - 23 -...
- Page 24 CM-HU - 24 -...
- Page 25 Armatur demontieren EN Remove fitting NL Armatuur demonteren CS Demontáž armatury FR Démontage de la robinetterie PL Zdemontować armaturę FI Hanan irrottaminen ES Desmontar la grifería SV Demontera armaturen RU Демонтаж арматуры IT Smontaggio dell'apparecchio 4 mm 30 mm - 25 -...
- Page 26 Armatur montieren EN Install fitting NL Armatuur monteren CS Montáž armatury FR Montage de la robinetterie PL Zamontować armaturę FI Hanan asentaminen ES Montar la grifería SV Montera armaturen RU Монтаж арматуры IT Montaggio dell'apparecchio 4 mm 30 mm - 26 -...
- Page 27 10. Siebe wechseln EN Replace the filters NL Zeven vervangen CS Vyměňte síto FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto ES Cambiar los tamices SV Byt filter RU Сменить сеточки IT Sostituire i filtri - 27 -...
- Page 28 11. Thermostatkartusche wechseln EN Changing the thermostat NL Thermostaatcartridge CS Výměna zásobníku termostatu cartridge vervangen FR Remplacement de la cartouche PL Wymiana głowicy FI Termostaattipatruunan vaihtaminen du thermostat termostatycznej ES Cambio del cartucho de SV Byta termostatpatron RU Замена картриджа термостата termostato IT Sostituzione della cartuccia termostatica Warning...
- Page 29 2,5 mm 4 mm – - 29 -...
- Page 30 - 30 -...
- Page 31 – > 43 °C - 31 -...
- Page 32 12. Selbstschluss-Kartusche wechseln EN Replace self-closing cartridge Wymienić wkład samozamykający FR Remplacement de la cartouche mélangeuse à SV Byta självstängande patron fermeture automatique CS Výměna kartuše vodovodní baterie ES Cambio de cartucho con cierre automático Itsesulkeutuvan panoksen vaihtaminen Sostituzione della cartuccia a chiusura automatica RU Замена...
- Page 33 - 33 -...
- Page 34 - 34 -...
- Page 35 – 5-35 s - 35 -...
- Page 36 13. Batteriewechsel EN Battery replacement NL Batterijen vervangen CS Výměna baterie FR Remplacement des piles PL Wymiany baterii FI Paristonvaihto ES Cambio de la pila SV Batteribyte RU замена батареи IT Cambio delle batterie 2,5 mm - 36 -...
- Page 37 6 V DC - 37 -...
- Page 38 - 38 -...
- Page 39 14. Sensor wechseln (CM-HU) EN Replace sensor NL Sensor vervangen CS Vyměňte snímač FR Changer le capteur PL Wymienić czujnik FI Anturi vaihto ES Cambiar el sensor SV Byt sensor RU Замена Датчик IT Cambiare il sensore – CM-HU – - 39 -...
- Page 40 15. Magnetventilkartusche wechseln EN Replacing the solenoid valve NL Magneetventielpatroon verandering CS Výměna kartuše s magnetickým cartridge ventilem FR Remplacement de la cartouche PL Wymiana wkładu zaworu FI Magneettiventtiilipanoksen d’électrovanne elektromagnetycznego vaihtaminen ES Cambiar cartucho de la válvula SV Byta magnetventilpatron RU Замена...
- Page 41 16. Rückflussverhinderer wechseln EN Replace the return flow NL Terugstroomklep vervangen CS Vyměňte zábranu zpětného průtoku inhibitor FR Remplacement du clapet de PL Wymiana zaworu zwrotnego FI Paluuvirtausestäjän vaihto non-retour ES Reemplazar la válvula SV Byt återströmningsskydd RU Заменить клапан обратного течения antiretorno IT Sostituire la valvola antiriflusso 12 mm...
- Page 42 17. Ersatzteile I EN Replacement parts I NL Reserveonderdelen I CS Náhradní díly I FR Pièces de rechange I PL Części zamienne I FI Varaosat I ES Piezas de recambio I SV Reservdelar I RU Запчасти I IT Pezzi di ricambio I 1 ..2030003258 EAQLT0002 2 ..3600009684...
- Page 43 18. Ersatzteile II EN Replacement parts II NL Reserveonderdelen II CS Náhradní díly II FR Pièces de rechange II PL Części zamienne II FI Varaosat II ES Piezas de recambio II SV Reservdelar II RU Запчасти II IT Pezzi di ricambio II 1..
- Page 44 19. Zubehör EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori 3600008376 ACST9002 2000104778 ZTAPS0005 3600005556 ACSS1015 3600017143 ACXX1017 - 44 -...
- Page 45 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 45 -...
- Page 46 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 46 -...
- Page 47 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 47 -...
- Page 48 Australia Middle East United Kingdom PR Kitchen and KWC ME LLC Ras Al Khaimah, KWC DVS Ltd - Northern Office Water Systems Pty Ltd United Arab Emirates Barlborough S43 4PZ Dandenong South VIC 3175 Phone +971 7 2034 700 Phone +44 1246 450 255...
