INSTALLER L'ENSEMBLE RADIATEUR DANS LA BOÎTE MURALE
ÉTAPE 4
Fils d'alimentation
1.Votre radiateur a deux fils d'alimentation de
cote. Votre fil d'alimentation a deux fils connect-
eurs et un fil de terre d'alimentation.
A
. Connectez le fil de terre d'alimentation à
la vis de terre localisée dans la boîte murale
(Voir Figures 3 et 4).
B
. Connectez un fil d'alimentation a un fil
du radiateur à l'aide d'un fil connecteur (pas
inclus).
Pour 240 ou 208 volt, le fil du radiateur
n'a pas d'importance. Les deux fils
d'alimentation (noir et blanc) sont sous
tension. Couvrez le fil d'alimentation
(blanc) avec du ruban noir pour l'identifier
comme fil sous tension (Figure 3).
Pour 120 volt, connectez le fil d'alimenta-
tion neutre (blanc) au fil raye noir et blanc
du radiateur (Figure 4).
C
. Connectez le fil d'alimentation qui reste
au fil du radiateur qui reste à l'aide d'un fil
connecteur (pas inclus) (Voir Figures 3 et 4).
2. Insérez le fond du radiateur dans les attach-
es en forme de D au fond de la boite murale.
3. Poussez tous les fils au fond de la
boite murale. Assurez-vous que toutes les
connexions soient bien serrées et aucun des
fils ne soit attrape entre le moteur et la boite murale, ou tire entre le côté du radiateur et la boite murale.
4. Attachez l'ensemble radiateur en haut de la boite murale en vous servant de la vis fournie. Alignez
l'affichage digital avec les orifices de la grille avant resserer.
ÉTAPE 5
Installez la grille
Attachez la grille avec les vis fournies. Rebranchez la tension au disjoncteur ou à le panneau central de
débranchement.
Attendez 10 à 15 secondes pour que le radiateur soit branché avant appuyer les boutons. Après quelques
secondes, si le radiateur avait été correctement installé, l'affichage va briller et montrer la température
ambiante. La valeur par défaut de la température dans le mode CHALEUR est 70
Continuez vers MODE D'EMPLOI.
Affichage
Manque d'alimentation,
Aucun
contrôle intérieur
Affichage
déféctueaux
La grille interfère avec les
F1
boutons d'affichage digital
1. La tension est trop basse
2. Connection des fils mal
F4
fixée
La tension est trop haute
F6
Commande interne dé-
F8
fectueuse
La température est sous
0˚F (-17.8˚C), trop in-
FF
férieure pour être affichée
La tension est trop basse
FA
MODE D'INSTALLATION
CODES DE DÉFAUTS
Problème
Vérifiez si le radiateur est alimenté; si alimenté par un généra-
teur, vérifiez les paramètres du générateur; si l'affichage n'est
pas allumé, le contrôle est déféctueux. Remplacé le radiateur.
Éteindez le disjoncteur à le panneau central de débranchement,
réalignez la grille. Allumez le disjoncteur de nouveau à le pan-
neau central de débranchement.
1. L'affichage disparait automatiquement lorsque la tension
revienne aux valeurs normales.
2. Vérifiez si les fils sont bien en contact.
L'affichage disparait automatiquement lorsque la tension revi-
enne aux valeurs normales.
Déconnectez et connectez l'électricité. Si
mande est défectueuse. Remplacer le radiateur.
La valeur disparaît automatiquement quand la température est
0˚F (-17.8˚C) ou plus.
Vérifiez si la tension d'alimentation corresponde à la tension du
radiateur. Le radiateur CE168T peut être alimente seulement à
208 volt, pendant que le CE162T peut être alimente seulement
à 240 volt.
5

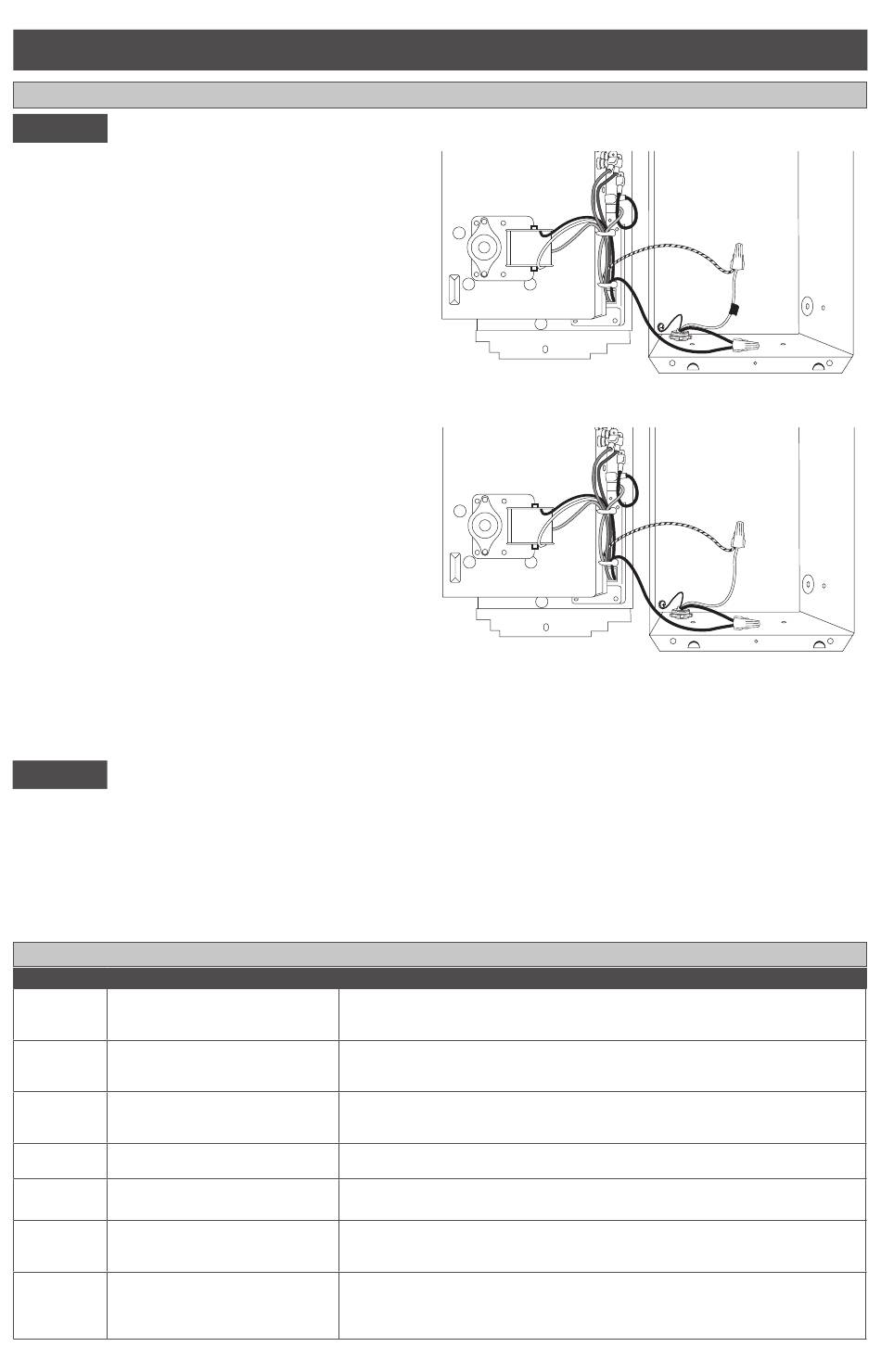

Figure 3
240 Volt
Figure 4
120 Volt
Solution
boîte murale
B
A
C
boîte murale
B
A
C
˚
˚
F (21.1
C).
F8
reapparait, la com-
