Aprilaire S86W Mode D'emploi

V – Annexe A. Informations relative au thermostat d'ambiance
Configuration et navigation du thermostat d'ambiance AprilAire S86W
Le fonctionnement du déshumidificateur est piloté par un thermostat d'ambiance, selon des configurations, des
paramètres et des points de consigne prédéfinis.
Les modèles de déshumidificateurs actuellement en service sont équipés du thermostat AprilAire S86W.
Les informations présentées ci-dessous se limitent à la navigation et à la configuration de base, pertinentes pour
l'application considérée. Pour des informations détaillées concernant ce thermostat, veuillez vous référer à la
documentation du fabricant.

Les instructions et informations relatives à l'emplacement, à l'installation et au câblage du thermostat sont
fournies dans le chapitre « Installation – Condenseur d'air extérieur » du présent manuel ainsi que dans le
manuel du thermostat ; veuillez vous y référer au besoin.
Veuillez noter que le thermostat fourni d'usine avec le déshumidificateur est préconfiguré. Les informations
suivantes peuvent être consultées au besoin (notamment pour l'ajustement des points de consigne, etc.).

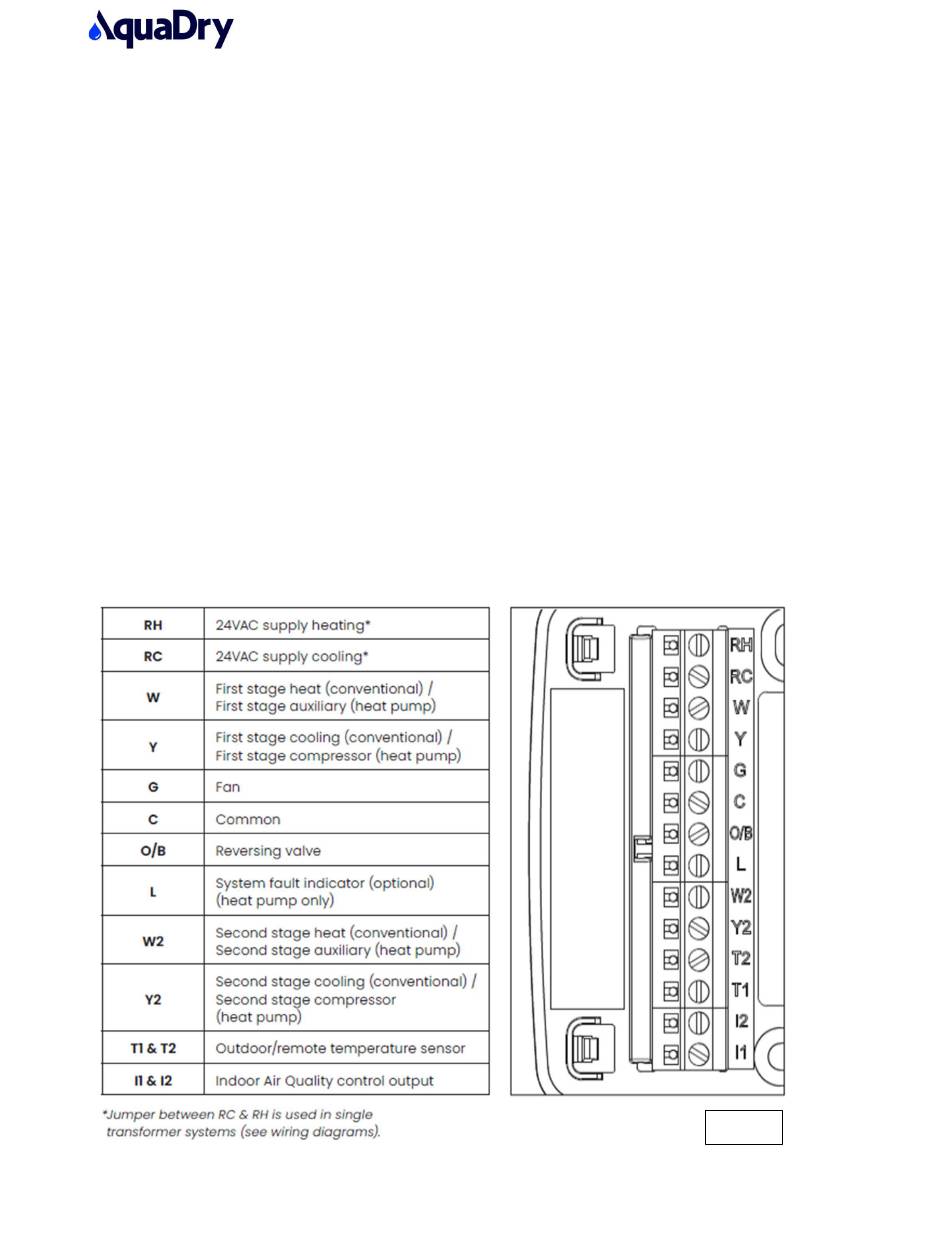

Bornes de raccordement du thermostat
Les bornes de raccordement du thermostat sont illustrées à la figure V-1 à titre indicatif uniquement. Pour les
détails de câblage propres à l'application considérée, veuillez vous référer aux schémas de câblage internes et
externes du déshumidificateur, présentés au chapitre « Installation – Condenseur d'air extérieur » du présent
manuel.
LCU.V.00
1
V-
Fig. V-1
