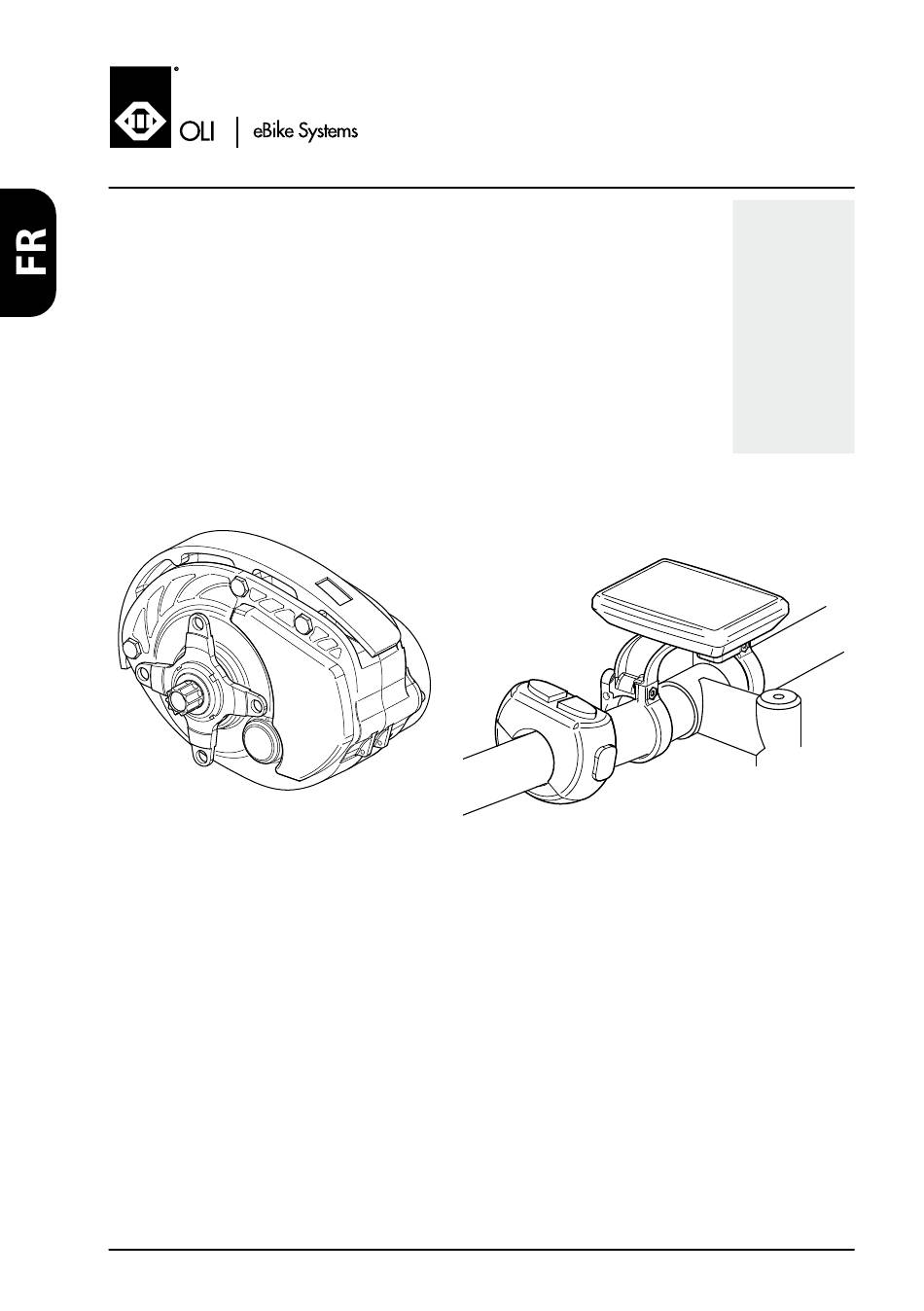

- Page 1 UTILISATION ET ENTRETIEN MOVE / MOVE PLUS CODE : OLIMOVEOEM001FR | RÉV:1 | DATE :10/2018...
-
Page 2: Normes De Sécurité
MOVE / MOVE PLUS U. 19 1 - NORMES DE SÉCURITÉ 1.1 - INDICATIONS GÉNÉRALES Veuillez lire attentivement conserver les instructions et les spécifications suivantes. Faire attention aux températures de fonctionnement et de stockage des composants du vélo électrique. N'apporter aucune modification aux composants du système d'entrainement. De telles modifications peuvent entraîner des risques pour l'utilisateur, endommager le système et annuler la garantie. -
Page 3: Données Techniques
MOVE / MOVE PLUS U. 20 3 - DONNÉES TECHNIQUES 3.1 UNITÉ D'ENTRAÎNEMENT M01-M01CX Modèle Tension nominale Puissance nominale 250W Couple maximum ≥80Nm Température de stockage [-5°/40°] Température de fonctionnement [-10°/50°] Degré de protection IP IP54 3.1 UNITÉ HMI Code produit... - Page 4 MOVE / MOVE PLUS U. 21 4 - ASPECT ET DIMENSIONS UNITÉ D'ENTRAINEMENT UNITÉ HMI 1 - Afficheur 2 - Pupitre de commandes 2.1 - Touche HAUT (▲) 2.1 - Touche BAS (▼) 2.3 - Touche MODE (M) (M) RÉV1 | 10/2018...
-
Page 5: Premiers Pas
MOVE / MOVE PLUS U. 22 5 - PREMIERS PAS 5.1 - MISE EN MARCHE/ARRÊT DU SYSTÈME Pour activer le système, appuyez brièvement sur la touche (M) Du pupitre de commandes. Dans n'importe quel mode d'utilisation, appuyer sur la touche (M) et la maintenir enfoncée provoque l'arrêt du système. -
Page 6: Mode Ordinateur De Bord
MOVE / MOVE PLUS U. 23 6 - MODE ORDINATEUR DE BORD L'ordinateur de bord peut s'adapter à différents scénarios d'utilisation, des trajets habituels à l'utilisation sportive. Pour faire défiler les modes d'affichage disponibles, appuyez brièvement sur la touche (M). - Page 7 MOVE / MOVE PLUS U. 24 types d'informations. Une brève pression sur la touche (M) permet de modifier les données affichées. Les informations disponibles sont les suivantes : Distance par tour 7.21 Indique la distance parcourue depuis la dernière réinitialisation des données de voyage.
- Page 8 MOVE / MOVE PLUS U. 25 6.2 - MODE "RACE" Ce mode d'utilisation est destiné aux utilisateurs expérimentés, et pour une utilisation sportive du vélo électrique. (1) Niveau d'assistance Il indique le niveau d'assistance sélectionné. Pour plus de km/h v v v renseignements sur les niveaux d'assistance, voir le paragraphe (2) Vitesse instantanée...
-
Page 9: Récapitulatif
MOVE / MOVE PLUS U. 26 6.3 - RÉCAPITULATIF En mode d'affichage Résumé, vous pouvez trouver une collection des principales statistiques du tour, recueillies depuis la dernière 7.21 remise à zéro, en plus de la distance totale parcourue par le vélo électrique (non réinitialisable). -
Page 10: Assistance À La Marche
MOVE / MOVE PLUS U. 27 7 - ASSISTANCE À LA MARCHE Le système est équipé d'une fonction d'assistance à la marche, qui vous permet d'activer le moteur jusqu'à une vitesse maximale de 6 km/h pour vous permettre de vous attaquer plus facilement à de courtes distances en poussant le vélo électrique. -
Page 11: Système De Menu
MOVE / MOVE PLUS U. 28 8 - SYSTÈME DE MENU Depuis n'importe quel écran d'affichage de données, vous pouvez accéder au menu en appuyant simultanément sur les touches (▲) et (▼). Pour naviguer dans les éléments de menu, appuyez brièvement sur les touches (▲) ou Pour sélectionner l'option en surbrillance, appuyez brièvement sur la touche (M). -
Page 12: Info Sistema
MOVE / MOVE PLUS U. 29 avancées (fig. 9) Permet d'accéder au menu des paramètres avancés. Pour plus de AVANZATE détails, consulter le chapitre 9. Canc. errori Contrasto LCD Lingua Diagnosi Indietro Infos système (fig. 10) Affiche la version du micro-programme de l'HMI et du groupe INFO SISTEMA motopropulseur. -
Page 13: Menu Réglages Avancés
MOVE / MOVE PLUS U. 30 9 - MENU RÉGLAGES AVANCÉS Le menu des paramètres avancés contient les éléments suivants. Effacement des erreurs (fig. 12) AVANZATE Force la réinitialisation de tous les codes d'erreur enregistrés. Si le code d'erreur est toujours affiché à la suite de cette opération, vous Canc. - Page 14 MOVE / MOVE PLUS U. 31 Langue (fig.14) Permet de sélectionner la langue du système. Pour faire défiler LINGUA la liste des langues disponibles, utiliser les touches (▲) et (▼). Pour confirmer et mémoriser la valeur sélectionné, appuyer sur la Italiano touche (M).
-
Page 15: Affichage Erreurs
MOVE / MOVE PLUS U. 32 10 - AFFICHAGE ERREURS En cas d'anomalie, le système signale le problème de l'utilisateur en affichant une icône de danger, avec un code de 4 caractères qui Errore permet de remonter au type de problème. - Page 16 MOVE / MOVE PLUS U. 33 Code anomalie Description Moteur bloqué. Le moteur n'a pas démarré en raison d'un verrouillage 0808 mécanique ou d'un problème de câblage interne de l'unité d'entraînement. 0809 La tension de la batterie est supérieure au maximum autorisé.
-
Page 17: Résolution Des Problèmes
MOVE / MOVE PLUS U. 34 11 - RÉSOLUTION DES PROBLÈMES Problème Cause/solution Le système ne s'allume Contrôler que la batterie est insérée correctement dans son emplacement, et qu'elle est chargée. L'assistance ne s'active Contrôler que le niveau d'assistance sélectionné est supérieur à 0 et que le niveau de charge de la batterie est suffisant. - Page 18 OLI eBike System +39 / 0547 / 318322 +39 / 0547 / 318322 Via delle pesche, 891 E-mail info@olieds.com info@olieds.com 47522 Cesena - (FC) Website www.olieds.com www.olieds.com ITALY...
