X – Annexe B. Informations concernant le contrôleur OAC
Contrôleur Vector TCI-W du condenseur d'air extérieur – Paramétrage
et navigation
Le fonctionnement du ventilateur OAC est piloté par le contrôleur OAC intégré, lequel ajuste la vitesse du
ventilateur OAC en fonction de la pression de refoulement du compresseur.
Les modèles OAC actuels sont équipés du contrôleur universel Vector TCI-W. Les informations de base relatives à
la configuration (pour l'application considérée) et à la navigation sont présentées ci-après ; pour des informations
détaillées sur ce contrôleur, veuillez vous référer à la documentation du fabricant.
Veuillez noter que le contrôleur OAC est généralement préréglé et préconfiguré en usine. Les informations
suivantes sont fournies à titre de référence en cas de besoin.
Architecture et navigation du contrôleur OAC

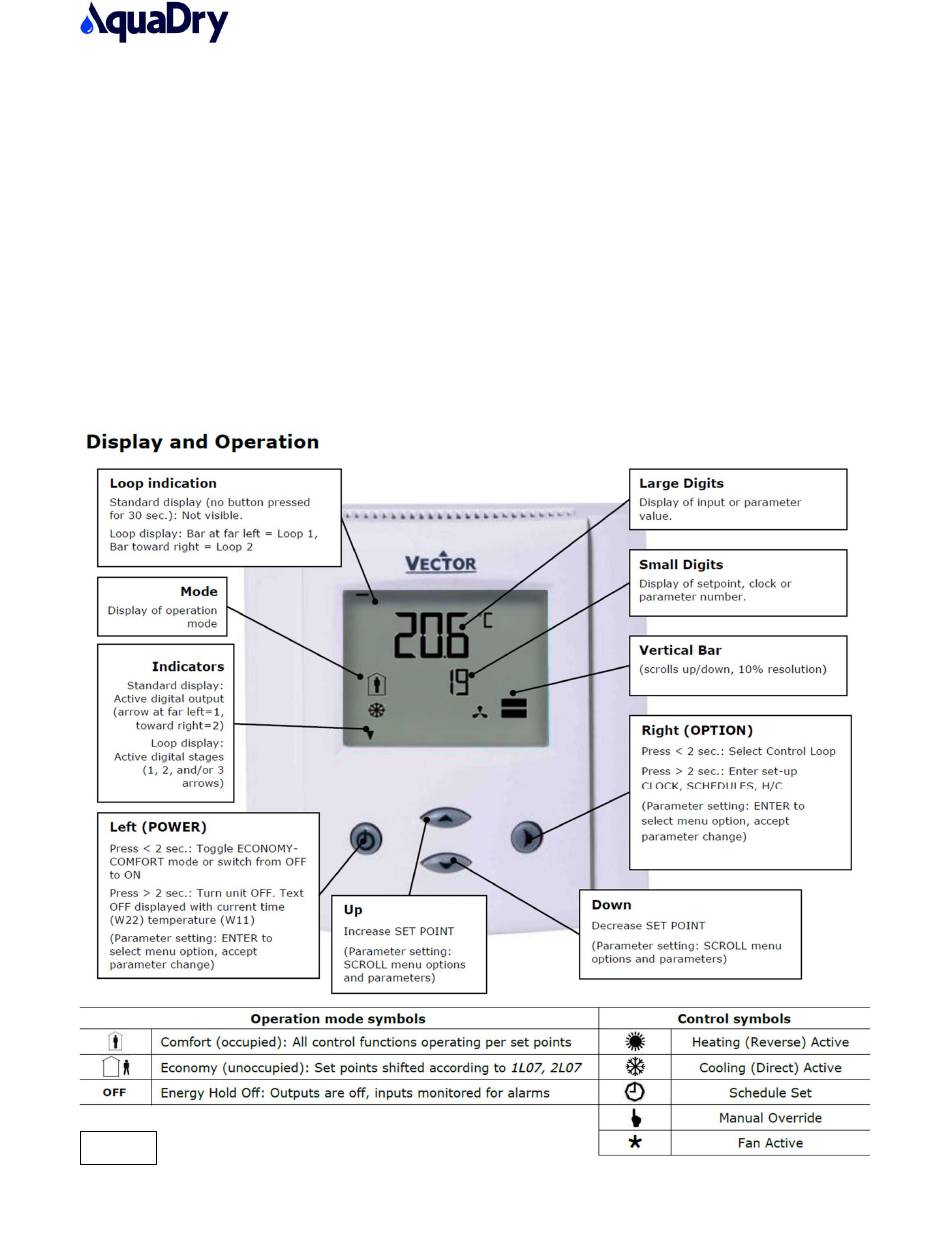

L'écran et les touches de navigation du contrôleur Vector sont illustrés à la figure X-1
.
Fig. X-1
1
X-
Octobre
LCU.X.00
2025
loading

Manuels Connexes pour Vector TCI-W

Sommaire des Matières pour Vector TCI-W

  • Page 1 OAC en fonction de la pression de refoulement du compresseur. Les modèles OAC actuels sont équipés du contrôleur universel Vector TCI-W. Les informations de base relatives à la configuration (pour l'application considérée) et à la navigation sont présentées ci-après ; pour des informations détaillées sur ce contrôleur, veuillez vous référer à...
  • Page 2 X – Annexe B. Informations sur le contrôleur OAC Accès aux paramètres et à la configuration Appuyez simultanément sur les boutons HAUT / BAS pendant trois secondes. L’écran affiche alors la version du micrologiciel et le numéro de révision. Appuyez sur le bouton OPTION afin d’accéder au menu de connexion.
  • Page 3 X – Annexe B. Informations concernant le contrôleur OAC Programmer les paramètres d’entrée (Mot de passe 241)  1U 00 = 1 (Type de signal UI1 réglé sur 0–10 VCC)  1U 01 = -15 (Valeur UI1 à 0 V correspondant à −150 PSI) ...
  • Page 4 X – Annexe B. Informations sur le contrôleur OAC CETTE PAGE EST VOLONTAIREMENT LAISSÉE VIERGE...
