Forney PRO Manuel De L'utilisateur
Masque de soudage fao avec visiere
Table des Matières
Liens rapides
Table des Matières
Manuels Connexes pour Forney PRO
Sommaire des Matières pour Forney PRO

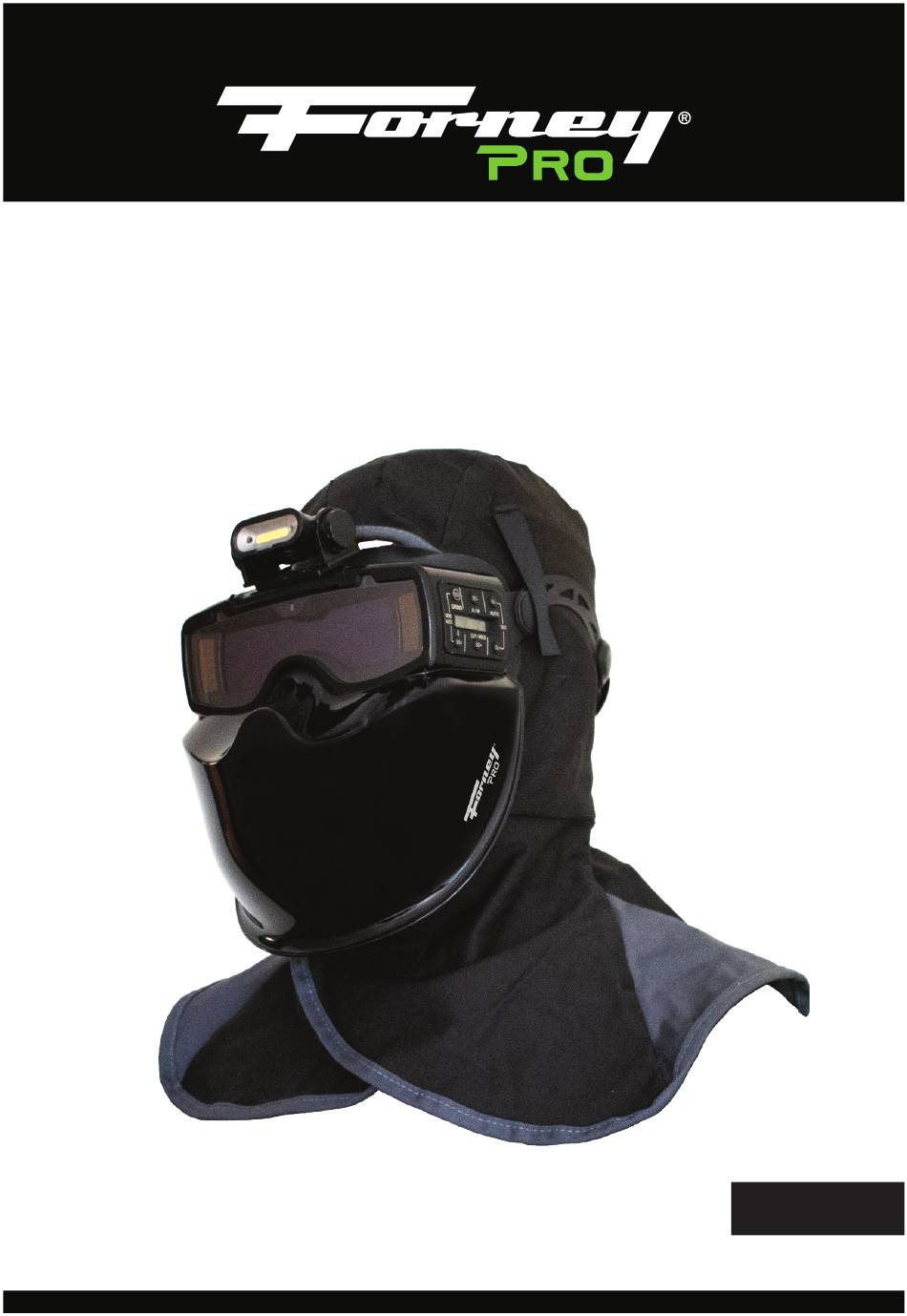

- Page 1 MASQUE DE SOUDAGE FAO AVEC VISIÈRE MANUEL DE L’UTILISATEUR FRANÇAIS WWW.FORNEYIND.COM...
-
Page 2: Table Des Matières
Table des matières MESURES DE SÉCURITÉ POUR LE CASQUE DE SOUDEUR ET LE MASQUE DE SOUDAGE - À LIRE AVANT L’UTILISATION ...........................3 1-1. UTILISATION DES SYMBOLES ....................3 1-2. DANGERS DU SOUDAGE À L’ARC ..................4 1-3. AVERTISSEMENT DE LA PROPOSITION 65 ................5 1-4. -
Page 3: Mesures De Sécurité Pour Le Casque De Soudeur Et Le Masque De Soudage - À Lire Avant L'utilisation
MESURES DE SÉCURITÉ POUR LE CASQUE DE SOUDEUR ET LE MASQUE DE SOUDAGE - À LIRE AVANT L’UTILISATION Assurez votre protection et celle des autres contre les blessures en lisant, respectant et conservant ces mesures de sécurité et instructions d’utilisation importantes. Légende des symboles SIGNIFICATION SYMBOLE... - Page 4 Les MASQUES DE SOUDAGE ne fournissent pas une protection oculaire, auditive et faciale illimitée. Les rayons d’arc produits par l’opération de soudage produisent d’intenses rayons visibles et invisibles (ultraviolets et infrarouges) qui peuvent brûler les yeux et la peau. La soudure peut projeter des étincelles. •...
-
Page 5: Tableau De Sélection Des Teintes De La Lentille
Proposition 65 de l’État de la Californie AVERTISSEMENT : L’équipement de soudage ou de coupage dégage des fumées ou gaz contenant des substances chimiques reconnues par l’État de Californie pour provoquer des malformations congénitales et, dans certains cas, le cancer (Code de la santé et de la sécurité de Californie section 25249.5 et ss.). AVERTISSEMENT : ce produit peut vous exposer à... -
Page 6: Normes De Sécurité Principales
Normes de sécurité principales La norme ANZI Z49,1, Sécurité en soudage, coupage et procédés connexes, peut être téléchargée gratuitement sur le site de l’American Welding Society au http://www.aws.org ou achetée auprès de Global Engineering Documents (téléphone : 1 877 413-5184, site Web : www.global.ihs.com). Pratiques sûres pour la protection des yeux et du visage au travail et dans les écoles, norme ANSI Z87.1, de l’Institut de normalisation américaine (American National Standards Institute), 25 West 43rd Street, New York, NY 10036 (téléphone : 212 642-4900, site Web : www.ansi.org). -
Page 7: Instructions D'utilisation
INSTRUCTIONS D’UTILISATION Composantes du masque auto-obscurcissant Le masque auto-obscurcissant offre uniquement une protection oculaire. Utilisez des équipements de protection individuelle supplémentaires (écran protecteur, visière, passe-montagne, casque de protection, etc.) pour protéger la peau exposée et la tête. N’utilisez le masque auto-obscurcissant que pour les applications de soudage, de découpage et de meulage. -
Page 8: Écran Acl Et Commandes
Écran ACL et commandes Bouton - Sensibilité et Meulage Bouton - Teinte et A/M Bouton - Retardement et Automatique Bouton + Sensibilité et fonction Anti-interférence lumineuse Bouton + Teinte et Couper/souder Bouton + Retardement Contrôle de la sensibilité Bouton - Sensibilité et Meulage Bouton + Sensibilité... -
Page 9: Contrôle De La Teinte Variable
Contrôle de la teinte variable Bouton - Teinte et A/M Bouton + Teinte et Couper/souder • Appuyez sur le bouton 1 pendant 0,1 s pour réduire le niveau de la teinte; appuyez sur le bouton 1 pendant 1,5 s pour activer ou désactiver la fonction de teinte automatique. -
Page 10: Remplacement De La Pile
REMPLACEMENT DE LA PILE Phillips Couvercle de la pile Pile au lithium CR2032 • Dévissez les vis qui retiennent le couvercle de la pile • Ouvrez le couvercle de la pile. Remplacez les anciennes piles par deux nouvelles piles au lithium CR2032 REMPLACEMENT DU COUSIN EN CAOUTCHOUC Coussin en caoutchouc... -
Page 11: Remplacement De La Plaque De Protection De La Lampe Frontale
Tour de tête ajustable Assemblage à charnières Porte-lien Pièce de garniture de l’arbre de rotation Tour de tête élastique • Séparez le tour de tête ajustable du masque au niveau des charnières • Enclenchez le nouveau tour de tête ajustable dans les charnières REMPLACEMENT DE LA PLAQUE DE PROTECTION DE LA LAMPE FRONTALE Lampe frontale... - Page 12 4. Notez les 4 petites languettes de retenue sur 3. Soulevez la lentille du masque en soulevant la nouvelle lentille cette languette 5. Fléchissez soigneusement la nouvelle 6. La nouvelle lentille s’adapte parfaitement et se met lentille pour la mettre en place, en veillant à en place ce que les languettes de retenue soient bien placées dans les fentes prévues à...
-
Page 13: Séparation De La Visière
3. Appuyez doucement sur la nouvelle lentille pour la mettre en place sous les 6 languettes de retenue intégrées aux lunettes et fléchissez doucement la lentille si nécessaire pour la mettre en place sous les languettes. SÉPARATION DE LA VISIÈRE Lampe frontale Visière Lentille auto-obscurcissante... -
Page 14: Dépannage
DÉPANNAGE Problème Solution possible J’appuie sur le bouton, mais Vérifiez les piles et assurez-vous qu’elles sont en bonne condition et adéquatement installées l’écran ACL de la lentille ne Assurez-vous que le contact de la pile est adéquat et ajustez doucement les points de contact au s’affiche pas. -
Page 15: Remarques Pour L'utilisateur
REMARQUES POUR L’UTILISATEUR ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ WWW.FORNEYIND.COM... - Page 16 MANTENGA las pilas nuevas y usadas FUERA DEL ALCANCE DE LOS NIÑOS. Acuda inmediatamente al médico si sospecha que se ha tragado o introducido una pila en cualquier parte del cuerpo. Forney Industries, Inc. 2057 Vermont Drive Fort Collins, CO 80525 800-521-6038 www.forneyind.com...
