5. Mise en service, utilisation

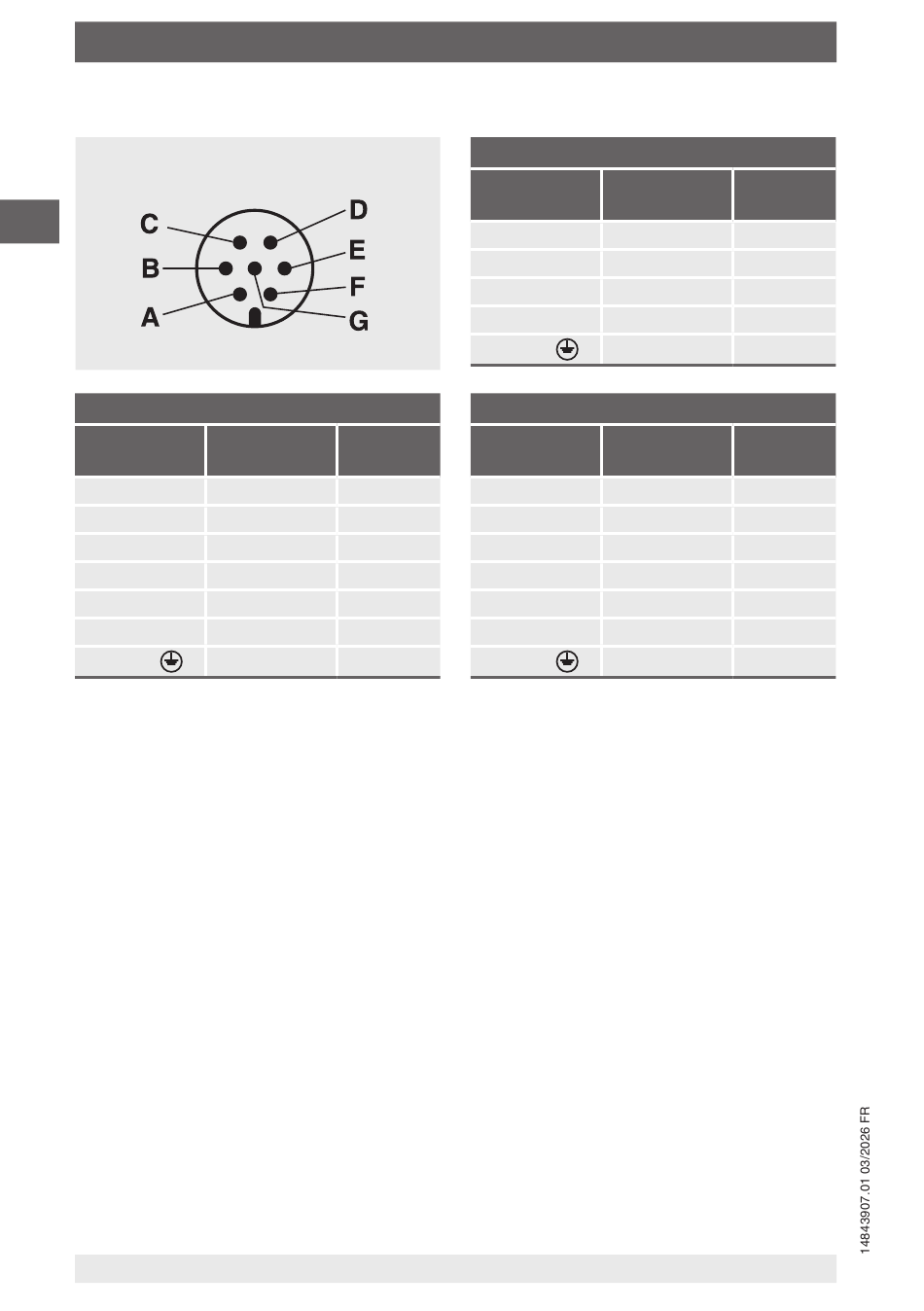

Connecteur MIL - redondant, 2 canaux
MIL-CA3102E 16S-1P-B
FR
Redondant 4 ... 20 mA, 3 fils
Signal
UB+ (CH1)
UB+ (CH2)
0 V/S- (CH1)
S+ (CH1)
0 V/S- (CH2)
S+ (CH2)
Blindage
Les couleurs des câbles ne sont valables que pour les câbles WIKA standard, par exemple code article 79100531
22
Broche Couleur
de câble
A Marron
B Blanc
C Vert
D Jaune
E Gris
F Rose
Presse-étoupe -
Mode d'emploi types F5301, F53C1, F5308, F53C8, F53S8
Redondant 4 ... 20 mA, 2 fils
Signal Broche
UB+/S+ (CH1) A
0 V/S- (CH1) C
UB+/S+ (CH2) D
0 V/S- (CH2) F
Blindage Presse-étoupe -
Redondant 0 ... 10 V, 3 fils
Signal Broche
UB+ (CH1) A
UB+ (CH2) B
0 V/S- (CH1) C
S+ (CH1) D
0 V/S- (CH2) E
S+ (CH2) F
Blindage Presse-étoupe -
Couleur
de câble
Marron
Bleu
Blanc
Noir
Couleur
de câble
Marron
Blanc
Vert
Jaune
Gris
Rose
