QOLSYS IQ Panel 2 Manuel D'installation

Masquer les pouces Voir aussi pour IQ Panel 2:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
MANUEL D'INSTALLATION

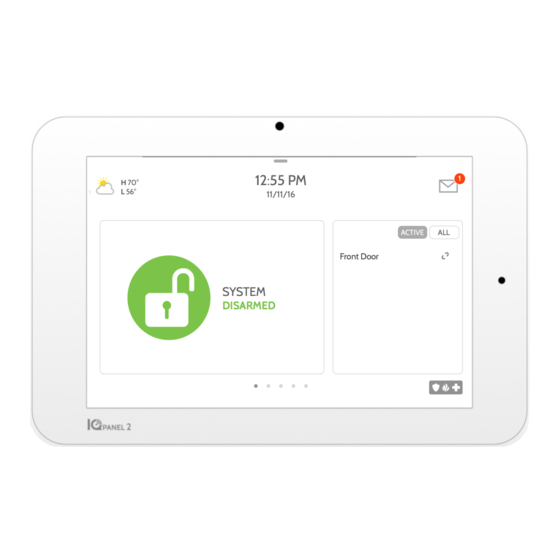

Le Qolsys IQ Panel 2 est un écran tactile de 7 po intégrant le système d'exploitation Android, offrant des
fonctionnalités de sécurité et de fonctionnalité Smart Home (maison intelligente) dans une interface
facile à utiliser.
Qolsys IQ Panel 2
Version 2.0.6

Publicité

Table des Matières
loading

Manuels Connexes pour QOLSYS IQ Panel 2

Sommaire des Matières pour QOLSYS IQ Panel 2

  • Page 1 Qolsys IQ Panel 2 MANUEL D'INSTALLATION Version 2.0.6 Le Qolsys IQ Panel 2 est un écran tactile de 7 po intégrant le système d'exploitation Android, offrant des fonctionnalités de sécurité et de fonctionnalité Smart Home (maison intelligente) dans une interface facile à utiliser.

  • Page 2: Inclus Dans La Boîte

    à ceux avec le bon code d'installation. Les caractéristiques accessibles aux utilisateurs et aux installateurs de systèmes semblables sont décrites dans le Guide de l'utilisateur de IQ Panel 2. Les informations contenues sont confidentielles et exclusives, et sont détenues exclusivement par Qolsys Inc.

  • Page 3: Table Des Matières

    TABLE DES MATIÈRES APERÇU DU PANNEAU CAPTEURS DE SÉCURITÉ 73- Ajouter un dispositif 104- Météo 5- Avant extérieur 36- Capteurs de sécurité 74- Modifier le dispositif 105- Cadre pour photo 6- Arrière extérieur 37- Capteur d’apprentissage 75- Supprimer le dispositif 108- Charger les images depuis la carte 7- Intérieur automatique...

  • Page 4: Aperçu Du Panneau

    Attention : Pour les installations canadiennes, ce produit et tous les capteurs associés (collectivement, le « système ») devraient être testés une fois par semaine. Le test doit également être effectué avec l’alimentation c.c. principale hors courant. Pour les instructions de maintenance recommandée pour les détecteurs de fumée, reportez-vous au manuel de l'utilisateur associé au modèle de détecteur de fumée Qolsys QS5110-P840 compatible.

  • Page 5: 5- Avant Extérieur

    APERÇU DU PANNEAU Avant extérieur Caméra de panneau Interface utilisateur Voyants de fonctionnement DEL Indicateur de page Microphones QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 5 DE 131...

  • Page 6: 6- Arrière Extérieur

    « gang » compatibles avec la Sirène boîte Fente de carte micro Orifices de refroidissement Haut-parleur Haut-parleur Vis de verrouillage Microphone Microphone Couvercle d'accès facultative pour montage arrière mural QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 6 DE 131...

  • Page 7: Intérieur

    La pile ne doit JAMAIS être débranchée sans suivre les procédures adéquates de mise hors tension (page 118) Le non-respect de ces procédures peut entraîner la corruption des données, la défaillance du panneau, et une annulation de la garantie du fabricant QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 7 DE 131...

  • Page 8: Installation Du Panneau

    INSTALLATION DU PANNEAU...
  • Page 9 Fixez sur le mur à l'aide du pour le fermer tout en insérant l'antenne et capteur RF. matériel approprié en vous le fil d'alimentation dans le mur. assurant que tout est de niveau. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 9 DE 131...

  • Page 10: 10- Option De Support De Table

    à côté de la pile. « s'enclenche » en place. entendiez un « clic » de chaque côté. Acheminez le câble à travers l'ouverture du serre-câble. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 10 DE 131...

  • Page 11: 11- Schéma De Câblage

    SIRÈNE EXT 4.7k homologuée UL/cUL dans les TERRE – installations homologuées UL/cUL. Classement : 12vCC, 300mA SIRÈNE EXT : Tension maximale : 12V C.C. Courant maximum : 300mA QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 11 DE 131...

  • Page 12: Alimentation Du Panneau

    IMPORTANT SI VOUS UTILISEZ LE FIL DE LONGUEUR PERSONNALISÉE : Utilisez un câble 18AWG pas plus long de 25 pi pour s’assurer qu’une alimentation suffisante est dispensée au panneau. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 12 DE 131...

  • Page 13: Interface Utilisateur

    INTERFACE UTILISATEUR...

  • Page 14: 14- Aperçu De L'écran D'accueil

    L'interface principale indique l'état du capteur et les options d'armement. Le pied de page affiche les options de panique et les pages supplémentaires. Entête et zone des réglages Interface utilisateur principale Indication de page et urgence QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 14 DE 131...

  • Page 15: 15- Centre De Message

    C'est là que vous trouverez des didacticiels vidéo pour vous aider avec les questions courantes C'est là que vous trouverez les messages du prestataire de sécurité, les alertes du panneau et les notifications d'alarme. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 15 DE 131...

  • Page 16: 16- Zone Des Réglages

    La zone des réglages dispose d'un accès rapide au système, au statut de la pile, du Balayez vers le bas pour WiFi, du Bluetooth du cellulaire ainsi que le contrôle du volume, la luminosité et d'autres accéder à paramètres d'accès rapide. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 16 DE 131...

  • Page 17: Programmation

    PROGRAMMATION...

  • Page 18: Paramètres

    PROGRAMMATION PARAMÈTRES TROUVEZ-LE La page des paramètres permet un accès rapide à diverses fonctionnalités simples et les paramètres qui ne Balayez vers nécessitent pas l’aide d'un concessionnaire, d’un le bas pour installateur ou du code maître pour être modifiés. accéder à PARAMÈTRES Paramètres Description...
  • Page 19 - Désactiver : Désarme les capteurs 24 heures jusqu'à ce qu'ils soient réactivés manuellement Accéder aux paramètres avancés et la programmation. Un code valide de Paramètres avancés détaillant (par défaut 2222), d’installateur (par défaut 1111) ou Code maître (par défaut 1234) est requis QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 19 DE 131...

  • Page 20: 20- Paramètres Avancés

    Le code utilisé pour saisir les paramètres avancés détermine le niveau d'accès. PARAMÈTRES PARAMÈTRES AVANCÉS MENU DU DÉTAILLANT (2222) MENU DE L’INSTALLATEUR (1111) SAISIR LE CODE (1111, 2222) QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 20 DE 131...
  • Page 21 à Centre de messages. Remarque : Cette information est obligatoire et doit être saisie pour continuer avec la programmation du panneau. PARAMÈTRES PARAMÈTRES AVANCÉS SAISIR LE CODE (1111, 2222) INSTALLATION QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 21 DE 131...
  • Page 22 PROGRAMMATION INSTALLATION TROUVEZ-LE Balayez vers le bas pour accéder à PARAMÈTRES PARAMÈTRES AVANCÉS SAISIR LE CODE (1111, 2222) INSTALLATION QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 22 DE 131...

  • Page 23: Paramètres Installateur/Détaillant

    PROGRAMMATION PARAMÈTRES INSTALLATEUR/DÉTAILLANT TROUVEZ-LE Paramètres détaillant/installateur Modifiez les paramètres du panneau comme les heures de supervision, Balayez vers l’alimentation et le délai d’inactivité de cellule, ainsi que les paramètres SIA. le bas pour accéder à Paramètres Défaut Description Numéro de compte <vide>...
  • Page 24 Lorsque cette option est activée, le système peut détecter lorsqu’une quantité inhabituelle de signaux RF Détection de blocage* Désactivé est transmise conduisant à un dysfonctionnement potentiel du panneau. Cela activera un signalement à la station centrale et sera traité en conséquence QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 24 DE 131...
  • Page 25 Restaure les paramètres d'usine du panneau et efface tout le contenu Réinitialiser le panneau avec la dernière Restaure les paramètres d'usine du panneau à l'aide de la dernière image logicielle valide image de sauvegarde* QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 25 DE 131...

  • Page 26: 26- Journaux Système

    Info : Enregistrer toutes les informations génériques non reliées aux clients Débogage : Enregistrer les messages de diagnostic, les informations, les avertissements, les erreurs et les problèmes critiques Verbosité : Enregistrer toutes les informations d'identification non reliées aux clients QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 26 DE 131...

  • Page 27: 27- Sirènes Et Alarmes

    Lorsque cette option est activée, la sirène retentira lorsque le panneau reçoit Avertissement de sirène de une alerte de conditions météorologiques extrêmes. Lorsque cette option est conditions météorologiques Activé désactivée, le panneau utilisera le carillon des conditions météorologiques extrêmes extrêmes QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 27 DE 131...
  • Page 28 Permet à l’option Panique - auxiliaire d’être activée ou désactivée Permettre au code principal d'accéder Permettre au code maître d’accéder à ces fonctions et ces paramètres. Remarque : non permis Désactivé à la sirène et aux alarmes pour UL/cUL. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 28 DE 131...

  • Page 29: Code Pour Accéder À Toutes Les Options

    PROGRAMMATION TROUVEZ-LE SÉCURITÉ ET ARMEMENT Sécurité et armement Modifier les paramètres d'armement, les actions différées d'entrée et de Balayez vers sortie, activer l'authentification de contrainte, et bien plus encore. le bas pour accéder à Paramètres Défaut Description Code de détaillant* 2.222 Code pour accéder à...
  • Page 30 PROGRAMMATION SÉCURITÉ ET ARMEMENT Paramètres Défaut Description Armement instantané de porte- Activé Une fois activé, désactive l’action différée de sortie si le porte-clé est utilisé pour armer le système clés Désarmement de l’alarme par Lorsque cette option est activée, cela permettra d’utiliser le porte-clé pour désarmer les événements Désactivé...

  • Page 31: 31- Paramètres De La Caméra 32- Son

    Remarque : Fonctionnalité Permettre au code Permettre au code maître d’accéder à ces fonctionnalités et supplémentaire non maître d'accéder aux Désactivé paramètres évaluée par UL/cUL réglages d’image QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 31 DE 131...
  • Page 32 (Décocher la case désactive la fonction) Tous les signaux Bascule (activer/désactiver) tous les signaux sonores de problème de panneau. Par défaut sonores de tous les signaux sonores de problème sont désactivés problème QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 32 DE 131...
  • Page 33 Le panneau fera retentir une alerte de problème si un dispositif de prévention des incendies est altéré, défectueux ou problème de dispositif dispose d’un niveau de pile faible de sécurité incendie Sons des touches Lorsque vous touchez une option, l'écran émettra un son. Cela est activé par défaut QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 33 DE 131...

  • Page 34: 34- Liste De Dispositif Z-Wave 35- Dispositifs

    SAISIR LE CODE (1111, 2222) LISTE DE DISPOSITIFS Information sur le produit Z-WAVE Information de protocole Information d'application Classe de commande *Cette page est disponible prise en charge uniquement via le code de détaillant. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 34 DE 131...
  • Page 35 à PARAMÈTRES PARAMÈTRES AVANCÉS SAISIR LE CODE (1111, 2222) INSTALLATION DISPOSITIFS *L’icône des dispositifs Z-Wave non pris en charge est seulement disponible par le biais du code de détaillant. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 35 DE 131...
  • Page 36 Remarque : la fonctionnalité de capteurs d'image n'a pas été analysée par UL/cUL. C'est une fonctionnalité supplémentaire qui n'interfère pas avec le fonctionnement obligatoire de sécurité des personnes et de la protection de sécurité de l'unité de commande du système d'alarme. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 36 DE 131...

  • Page 37: Capteurs De Sécurité

    « Type de capteur » porte/fenêtre, mouvement ou bris de verre. Lorsque vous activez un capteur « S-Line », le panneau détectera automatiquement qu'il est chiffré et changera le champ « sécurité RF » à S-Line. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 37 DE 131...

  • Page 38: 36- Capteurs De Sécurité

    Indiquez le groupe de capteur à partir de la liste Indiquez si vous souhaitez des invites vocales ou nom Cliquez sur « Ajouter nouveau » (Add New) pour enregistrer les informations et terminer le processus. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 38 DE 131...

  • Page 39: 39- Type De Capteur

    Pendentif auxiliaire Détecteur de fumée Mouvement Détecteur de CO Traducteur à filage Traducteur sans fil Salle familiale Chaleur Capteur de secousse Inclinaison Capteur d’images Sonnette de porte Fumée-M Porte/fenêtre-M Capteur d'occupation QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 39 DE 131...

  • Page 40: 40- Nom De Capteur

    », vous pouvez choisir parmi une variété de Salle familiale noms prédéfinis de capteur par défilement vers le haut et vers le bas ou vous pouvez créer une description personnalisée. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 40 DE 131...

  • Page 41: Nom De Capteur : Description Personnalisée

    (jusqu'à 24 caractères alphanumériques uniquement, pas de caractères spéciaux) et cliquez sur « Terminé » (Done). Le nom apparaît dans le champ à côté de « Nom de capteur » (Sensor Name). QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 41 DE 131...

  • Page 42: 42- Type De Carillon

    Pour personnaliser votre carillon pour un capteur particulier, touchez la liste déroulante de type de carillon et choisissez dans la liste. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 42 DE 131...
  • Page 43 Touchez la liste déroulante « Groupe de capteurs » (Sensor Group) pour modifier. Une liste complète des groupes de capteur et leurs descriptions peuvent être trouvées sous « Groupes de capteurs » (Sensor Groups) QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 43 DE 131...

  • Page 44: 43- Groupe De Capteurs

    Action différée de suivi - Porte intérieure qui déclenche l'alarme instantanément quand le système Absence instantanée est armé en mode « Absence » uniquement QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 44 DE 131...
  • Page 45 Ce capteur émet un signalement à la station centrale et déclenche une Capteur de sécurité - alarme lorsque la « surveillance d'activité » est active, indépendamment Signalement différé de l'état du panneau. Ce capteur comporte une action différée pour entrée QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 45 DE 131...

  • Page 46: Capteur D'image/De Mouvement

    « surveillance d’activité » (Activity Mouvement de sécurité Monitoring) est active, indépendamment de l'état du panneau. Utilisé pour les armoires à médicaments, le stockage, le suivi des activités, etc. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 46 DE 131...
  • Page 47 GROUPE DE CAPTEURS BRIS DE VITRE GROUPE SUPERVISÉ SCÉNARIO Bris de vitre Actif dans les modes « Présence » et « Absence ». Bris de vitre - Absence Actif uniquement dans le mode « Absence » seulement PORTE-CLÉS GROUPE SUPERVISÉ SCÉNARIO Porté...

  • Page 48: Pavé Numérique

    Intrusion mobile alerte de panique de police Installé dans un emplacement fixe comme sous un bureau, le(s) bouton(s) Silencieux fixe est/sont programmé(s) pour déclencher une alerte silencieuse de panique de police. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 48 DE 131...

  • Page 49: Pendentif Auxiliaire

    Pendentif de Utilisé pour des alertes locales comme un bouton d'appel infirmier. Ne signalera pas sécurité auxiliaire d’alarme à la station centrale QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 49 DE 131...

  • Page 50: Détecteur De Fumée/Chaleur

    Déclenche une alarme lorsque le capteur détecte de la Fumée-Chaleur fumée/augmentation rapide de la chaleur DÉTECTEUR DE CO GROUPE SUPERVISÉ SCÉNARIO Déclenche une alarme lorsque le capteur détecte du monoxyde de carbone QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 50 DE 131...

  • Page 51: Traducteur À Filage

    « Absence » ou « Présence » TRADUCTEUR SANS FIL GROUPE SUPERVISÉ SCÉNARIO Déclenche une alarme lorsque le capteur est altéré en mode Traducteur « Absence » ou « Présence » QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 51 DE 131...

  • Page 52: Capteur De Secousse

    GROUPE DE CAPTEURS GROUPE SUPERVISÉ SCÉNARIO Déclenche une alarme lorsque le capteur détecte la présence d'eau. Capteur d'eau REMARQUE UL : la fonctionnalité du capteur d'inondation n'a pas été évaluée par UL/cUL Remarque : Lors de la sélection de « Eau » (Water), vous verrez deux options supplémentaires sous « Sous-type de capteur » (Sensor Sub-Type) Pour IQ TempH20 (QS5500-PO1) et IQ Flood (QS5516-840), sélectionnez «...
  • Page 53 (Activity Monitoring) est active, indépendamment de l'état du panneau. Inclinaison de sécurité Fantastique pour les garages/commerces détachés. REMARQUE UL : La fonctionnalité en conjonction avec les ouvre-portes de garage n'a pas été évaluée par UL/cUL QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 53 DE 131...
  • Page 54 GROUPE SUPERVISÉ SCÉNARIO Déclenche une alarme lorsque le capteur détecte de la fumée ou Fumée-Chaleur une augmentation rapide de la chaleur. À utiliser UNIQUEMENT avec le multidétecteur de fumée Qolsys (QS5110-840) QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 54 DE 131...
  • Page 55 Action différée de suivi - Porte intérieure qui déclenche l'alarme instantanément quand le système Absence instantanée est armé en mode « Absence » uniquement QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 55 DE 131...

  • Page 56: Capteur D'occupation

    GROUPE DE CAPTEURS PORTE/FENÊTRE-M (à utiliser uniquement avec les capteurs multifonctions de porte/fenêtre) GROUPE SUPERVISÉ SCÉNARIO Ce capteur ne signale pas ou ne déclenche pas d’alarme. C'est uniquement un capteur avec carillon lorsque la « surveillance d’activité » (Activity Capteur local de sécurité Monitoring) est active, indépendamment de l'état du panneau.

  • Page 57: 57- Invites Vocales

    Choisissez individuellement quels capteurs devraient avoir les invites vocales sur ON ou OFF *REMARQUE : « Les capteurs de surveillance de l'activité » signaleront également de façon audible quand ils sont fermés. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 57 DE 131...
  • Page 58 PARAMÈTRES connexion « Dual Path » Paramètres du point d'accès PARAMÈTRES AVANCÉS Configurer le routeur intégré dans IQ Panel 2. Activer/désactiver le routeur, diffuser ou cacher le SSID et modifier le mot de passe... SAISIR LE CODE (1111, 2222) INSTALLATION Dispositifs connectés au point d'accès...

  • Page 59: Se Connecter Au Réseau Wifi

    Activer la connexion WiFi si elle DISPOSITIFS n'est pas déjà activée DISPOSITIFS WIFI Les réseaux disponibles s'affichent dans une liste. Touchez le réseau souhaité et utilisez le clavier pour saisir le mot de passe (si nécessaire) QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 59 DE 131...

  • Page 60: Dispositifs Wifi

    DISPOSITIFS WIFI PARAMÈTRES DU POINT D’ACCÈS (AP) Point d’accès WiFi : Activer ou désactiver le point d'accès Qolsys SSID : Modifiez le nom de SSID. C'est le nom que les autres dispositifs utiliseront pour se connecter. Modifier le mot de passe :...

  • Page 61: 58- Dispositifs Wifi

    Sélectionnez « Actions » afin de retirer un dispositif qui a été associé au panneau. Vous devez supprimer les informations de réseau enregistrées dans le dispositif, sinon il se connectera de nouveau au panneau. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 61 DE 131...
  • Page 62 4. Le dispositif distant indiquera qu'il est actif sur la liste. Vous pouvez supprimer, modifier ou envoyer une requête ping au dispositif dès qu'il est jumelé au panneau. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 62 DE 131...
  • Page 63 Retirer tous les dispositifs Association Jumelage de nouveaux dispositifs Supprimer tous les dispositifs Z- Modifier manuellement les Wave de la mémoire du IQ Panel 2 associations Z-Wave pour des dispositifs spécifiques. Modifier le dispositif Apporter des modifications aux Paramètres de Z-Wave dispositifs existants Définir comme SIS...

  • Page 64: Dispositifs Z-Wave

    DISPOSITIFS Z-WAVE AJOUTER UN DISPOSITIF TROUVEZ-LE 2. Touchez « Jumelage » (Pair) 1. Sélectionnez « Ajouter un Balayez dispositif » (Add Device) vers le bas 3. Appuyez sur le bouton « Jumelage » (Pair) ou pour « Apprentissage » (Learn) sur le dispositif lorsque le message accéder à...

  • Page 65: 65- Effacer Le Dispositif

    DISPOSITIFS Z-WAVE EFFACER LE DISPOSITIF Efface le dispositif Z-Wave d'un réseau, qu'il soit précédemment défini à un autre contrôleur ou dans le IQ Panel 2. Le panneau revient au menu de Dispositif Z- Wave lorsque terminé Touchez Le panneau enverra un signal Appuyez sur le bouton «...

  • Page 66: 66- Supprimer Le Dispositif

    Cochez les cases situées à côté du/des dispositif(s) que vous voulez supprimer. Touchez « Supprimer le dispositif défectueux du panneau » (Delete Appuyez sur Failed Device « Delete » From Panel) QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 66 DE 131...

  • Page 67: 67- Retirer Tous Les Dispositifs

    Êtes-vous certain de vouloir continuer? Cette procédure permet d'envoyer un signal de réinitialisation de dispositif à tous les dispositifs Z- Wave associés à l'IQ Panel 2 au sein du groupe d’association Lifeline (Association Group 1). QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 67 DE 131...

  • Page 68: 68- Paramètres De Z-Wave

    PARAMÈTRES DE Z-WAVE TROUVEZ-LE Les paramètres de Z-Wave permettent à un installateur de définir un nombre maximal de dispositifs Z-Wave autorisés sur IQ Panel 2 dans toutes les catégories et de contrôler Balayez vers le bas pour d'autres paramètres de Z-Wave.
  • Page 69 Basculer contrôleur : Bascule le contrôleur principal d’IQ Panel à un autre contrôleur sur le réseau. Ajouter/supprimer contrôleur : Cette icône agit comme un bouton « Ajouter/Supprimer » au moment du jumelage d’IQ Panel vers un autre réseau. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 69 DE 131...
  • Page 70 Le panneau affiche chaque dispositif demandant à être ajouté. Sélectionnez « Quitter » (Quit) pour mettre fin au mode d’activation « toujours à l'écoute ». Le panneau ajoutera ensuite les dispositifs et vous invite à sélectionner OK pour quitter. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 70 DE 131...
  • Page 71 à un autre en sélectionnant « Afficher » (View) 2. Sélectionnez « Modifier » (Edit) 3. Cochez les cases à côté de chaque dispositif que vous souhaiteriez associer. Ensuite, sélectionnez « Enregistrer » (Save) QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 71 DE 131...
  • Page 72 INSTALLATION désarmement Bluetooth et changer le délai d’inactivité de DISPOSITIFS Supprimer le dispositif désarmement Bluetooth (1, 5, Supprimer le dispositif 10, 20 et 30 min). DISPOSITIFS BLUETOOTH Bluetooth jumelé QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 72 DE 131...

  • Page 73: Dispositifs Bluetooth

    5. Votre dispositif mobile apparaîtra sur la liste des « dispositifs jumelés » sur le tableau. REMARQUE : Votre téléphone affichera IQ Panel comme « non connecté » (Not Connected). Cela est tout à fait normal. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 73 DE 131...

  • Page 74: 72- Dispositifs Bluetooth

    1. Sélectionnez le crayon à côté du dispositif que vous aimeriez modifier. 2. Sélectionnez si vous souhaitez ou non autoriser un dispositif à désarmer le panneau lorsqu'il se trouve à proximité. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 74 DE 131...

  • Page 75: 75- Supprimer Le Dispositif

    1. Sélectionnez la case à cocher à côté du dispositif que vous souhaitez supprimer. 2. Sélectionnez « Supprimer » (Delete) en bas de la page. 3. Sélectionnez « OK » pour confirmer et supprimer le dispositif. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 75 DE 131...

  • Page 76: 76- Retirer Tous Les Dispositifs

    RETIRER TOUS LES DISPOSITIFS Pour supprimer et retirer tous les dispositifs Bluetooth activés, sélectionnez « Retirer tous les dispositifs » (Remove All Devices). Ensuite, sélectionnez « OK » pour confirmer que vous souhaitez supprimer. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 76 DE 131...

  • Page 77: Paramètres

    « Absence » avant de permettre à un dispositif Bluetooth de le désarmer. La valeur par défaut est 10 min Sélectionnez 1, 5, 10, 20 ou 30 minutes comme délai d’inactivité du désarmement QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 77 DE 131...

  • Page 78: Tests De Système

    TESTS DE SYSTÈME...

  • Page 79: 79- Tests De Système

    Test de bris de vitre du panneau Testez les microphones du panneau pour assurer une bonne Configuration du capteur d'images Testez la connexion du panneau de sensibilité pour la détection capteurs d'image intégrée de bris de verre. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 79 DE 131...
  • Page 80 Teste l'intégrité des cartes dBm de chaque capteur et filles installées. SAISIR LE CODE (1111, 2222) graphiques des événements de détecteur contre le TESTS DE SYSTÈME plancher de bruit ambiant de l'environnement. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 80 DE 131...
  • Page 81 TESTS DE SYSTÈME TEST WIFI TROUVEZ-LE Test WiFi Le test WiFi vérifie la connexion de IQ Panel 2 à votre réseau (routeur). Balayez vers Avant d'exécuter ce test, assurez-vous de connecter le panneau au réseau. le bas pour Voir la section « Personnalisation » pour obtenir des instructions sur la accéder à...

  • Page 82: Test De Capteur

    Remarque : Pour UL/cUL, effectuez Minimum d’abord un test de placement pour Aucun signal Aucun paquet RF reçu tous les dispositifs d'amorçage sans ( 8 ) fil. Le résultat acceptable doit être « Excellent ». QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 82 DE 131...

  • Page 83: Test Cellulaire

    à Pour commencer le test, appuyez sur « Démarrer » (Start) et attendez PARAMÈTRES les résultats sur l'écran. PARAMÈTRES AVANCÉS SAISIR LE CODE (1111, 2222) TESTS DE SYSTÈME TEST CELLULAIRE QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 83 DE 131...

  • Page 84: Configuration Du Capteur D'images

    (View) à côté de son nom CONFIGURATION DU CAPTEUR D'IMAGES « Installer Peek In » vérifie la caméra (les résultats apparaissent à travers la fenêtre Touchez « Test de capteur » Alarm.com) (Sensor Test) QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 84 DE 131...

  • Page 85: 85- Test De Z-Wave

    PARAMÈTRES AVANCÉS SAISIR LE CODE (1111, 2222) TESTS DE SYSTÈME TESTS DE Z-WAVE TEST DE Z-WAVE Remarque : Si un test échoue, déplacez l'appareil, changez les piles ou redécouvrez le réseau. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 85 DE 131...

  • Page 86: 86- Redécouverte Du Réseau

    TESTS DE SYSTÈME horodatage apparaît sous « État » (Status). TESTS DE Z-WAVE REDÉCOUVERTE DU RÉSEAU Remarque : Si un test échoue, déplacez l'appareil, changez les piles ou redécouvrez le réseau. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 86 DE 131...
  • Page 87 PARAMÈTRES AVANCÉS fenêtre contextuelle apparaîtra, listant ses SAISIR LE CODE (1111, 2222) « Nœuds voisins » (Neighbor Nodes) TESTS DE SYSTÈME TESTS DE Z-WAVE INFORMATIONS DE VOISINAGE QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 87 DE 131...
  • Page 88 échoué sur un dispositif ou tous les accéder à dispositifs. PARAMÈTRES PARAMÈTRES AVANCÉS SAISIR LE CODE (1111, 2222) TESTS DE SYSTÈME TESTS DE Z-WAVE COMPTEURS QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 88 DE 131...
  • Page 89 Réinitialise tous les compteurs à 0 afin de mieux diagnostiquer le réseau Affiche les détails de chaque dispositif tels que les commandes qui ont abouti ou qui ont échoué. Ici, vous pouvez Détails également réinitialiser le compteur d’un dispositif QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 89 DE 131...
  • Page 90 Utiliser le tableau des Clés pour déchiffrer quels dispositifs ont un nœud qui se répète, disposent d’un signal faible ou fort, ou ont peut-être besoin d'être déplacés à un autre endroit. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 90 DE 131...
  • Page 91 TEST DES DISPOSITIFS WIFI TROUVEZ-LE Dispositifs WiFi Balayez vers le bas pour Réservé pour utilisation future accéder à PARAMÈTRES PARAMÈTRES AVANCÉS SAISIR LE CODE (1111, 2222) TESTS DE SYSTÈME TEST DES DISPOSITIFS WIFI QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 91 DE 131...

  • Page 92: Test De Bris De Vitre Du Panneau

    « clap » réussi a été détecté et les microphones sont à TESTS DE SYSTÈME l'écoute. TEST DE BRIS DE VITRE DU PANNEAU Le cercle devient VERT lorsque le panneau détecte la fréquence de bris de verre. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 92 DE 131...
  • Page 93 Une fois le détecteur déclenché, une alarme sera envoyée à la station centrale. PARAMÈTRES PARAMÈTRES AVANCÉS SAISIR LE CODE (1111, 2222) TESTS DE SYSTÈME TEST DE BRIS DE VITRE DU PANNEAU QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 93 DE 131...

  • Page 94: Exigences En Matière De Détection De Bris De Vitre De Panneau

    - Détection de bris de vitre de panneau - Verre isolé - 1/8 po à 1/4 po activée - La fenêtre doit être encadrée - Absence - armé - Dimensions minimales : 12 po x 12 po QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 94 DE 131...

  • Page 95: Test De Système

    à bande large vers Alarm.com. *Remarque : IQ Panel 2 doit être connecté à un réseau WiFi pour activer « Dual Path » IQ Panel 2 est compatible avec les récepteurs de station de surveillance suivants, homologués UL/cUL : SG- System I/II/III/IV/5.
  • Page 96 SAISIR LE CODE (1111, 2222) pour commencer le test. Après cela, le panneau TESTS DE SYSTÈME indiquera un résultat de « Pass » ou « Échec » TEST DES CARTES FILLES (Fail). QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 96 DE 131...

  • Page 97: Test De Panneau

    « Exécuter tout » (Run All) pour TESTS DE SYSTÈME effectuer un test de tous les processus. TEST DE PANNEAU Effectuer tous les tests en même temps fait retentir la sirène. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 97 DE 131...

  • Page 98: Test Avancé De Capteur

    à droite de chaque capteur pour visualiser en temps réel l'intensité du signal graphique d'un capteur Se reporter à la page 82 pour le tableau des résultats des en temps réel. paquets de capteurs. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 98 DE 131...
  • Page 99 TEST AVANCÉ DE CAPTEUR de la porte/fenêtre ou régler l'antenne en queue de cochon RF du panneau. Puis testez de nouveau pour voir si le résultat amélioré. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 99 DE 131...

  • Page 100: Personnalisation

    PERSONNALISATION PERSONNALISATION...

  • Page 101: Gestion De L'utilisateur

    PERSONNALISATION GESTION DE L'UTILISATEUR TROUVEZ-LE IQ Panel 2 peut contenir jusqu'à 242 codes d'utilisateur. Seuls les détaillants, Balayez vers les installateurs et les utilisateurs Maître peuvent accéder cette application et le bas pour une fois créée, vous pouvez modifier toutes les informations, sauf le type accéder à...
  • Page 102 PARAMÈTRES AVANCÉS SAISIR LE CODE (2222) ABC Security Automatisation et sécurité CONTACT DU DÉTAILLANT Le préféré d’Atlanta 798-123-4567 jondoe@abcsecurity.com *Cette page est disponible ABCSecurity.Com uniquement via le code du 84.008 détaillant QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 102 DE 131...
  • Page 103 Activer la connexion WiFi si elle n'est pas déjà activée Les réseaux disponibles s'affichent dans une liste. Touchez le réseau souhaité et utilisez le clavier pour saisir le mot de passe (si nécessaire) QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 103 DE 131...

  • Page 104: Conditions Météorologiques

    (Ne s'affiche ou met à jour la météo que si connecté au WiFi) EMPLACEMENT Les renseignements météorologiques sont basés sur l'emplacement tel qu’indiqué par le code postal entré dans Alarm.com lorsque le compte est créé. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 104 DE 131...

  • Page 105: Cadre Pour Photo

    PERSONNALISATION CADRE POUR PHOTO TROUVEZ-LE CADRE POUR PHOTO IQ Panel 2 peut être configuré pour afficher des photos numériques lorsqu’il n’est Balayez vers pas en utilisation. Cette fonction, appelée « Cadre pour photo » (Photo Frame), le bas pour peut être modifiée ou désactivée via « Paramètres de cadre pour photo » (Photo accéder à...

  • Page 106: Boutons D'application De Cadre Photo

    PARAMÈTRES : Changer le « Type d'affichage » (Display Type) de désactivé (Off) à activé (On) ou activer un économiseur d'écran « horloge météorologique ». Modifier des transitions, régler l'affichage de l'heure, régler les heures d'activation/désactivation automatique et plus encore QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 106 DE 131...

  • Page 107: Réglages De Cadre Photo

    ACL la nuit) l’affichage Mettre en fonction Détermine le moment où l'écran se « réveille ». (Utilisez cette fonction pour l’affichage 06 h 00 activer l'écran ACL le matin) automatiquement QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 107 DE 131...

  • Page 108: Charger Les Images Depuis La Carte Sd

    - Enregistré dans le dossier intitulé SD » et sélectionnez « Démonter » (Unmount) « Photos » La carte se glisse à fond. Pour retirer, appuyez doucement et la carte sortira. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 108 DE 131...

  • Page 109: Chargement De Vidéos D'assistance

    « Remplacer » (Replace) D'ASSISTANCE (Assurez-vous que la carte SD est insérée) Sélectionnez les vidéos individuellement ou toutes à la fois afin de remplacer les vidéos existantes ou pour en ajouter. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 109 DE 131...

  • Page 110: Maintenance

    MAINTENANCE...

  • Page 111: Mise À Niveau Du Logiciel

    Remarque : Pour UL/cUL, la mise à niveau automatique n'est pas autorisée. Intervalle de mise à niveau Détermine l'intervalle à laquelle IQ Panel 2 recherchera des mises à jour automatique de logiciels (par défaut : 24 heures) Remarque : Un entretien adéquat nécessite une administration prompte de toute mise à niveau de logiciel...
  • Page 112 PARAMÈTRES AVANCÉS 3- Touchez « Mise à niveau du logiciel » (Upgrade Software) 4- Touchez « Mise à niveau à l'aide du réseau » (Upgrade Using Network). IQ Panel 2 SAISIR LE CODE (1111, 2222) vérifiera la dernière mise à niveau du logiciel. Si votre panneau est à jour, vous verrez un message de confirmation indiquant que vous avez la plus récente version du logiciel.

  • Page 113: Mises À Niveau Du Logiciel Via La Carte Sd

    Faites glisser tous les fichiers sur votre carte SD. Supprimez d'autres fichiers, et retirez en toute sécurité la carte SD de votre ordinateur Faites glisser votre carte SD dans la fente sur le côté supérieur droit d’IQ Panel 2. PARAMÈTRES Depuis le menu déroulant, touchez «...

  • Page 114: Mises À Niveau Automatiques De Logiciel

    » (Automatic Upgrade Interval) MISE À NI VEAU DU LOGICIEL Remarque : Pour UL/cUL, la fonctionnalité de mise à niveau automatique du logiciel ne doit QUESTIONS? Contactez-nous à techsupport@qolsys.com pas être activée. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 114 DE 131...

  • Page 115: Remplacement De La Pile

    AVERTISSEMENT : NE PAS utiliser un tournevis ou un objet pointu qui pourraient percer la pile. NE PAS tirer sur le câble de pile pour essayer de retirer la pile. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 115 DE 131...

  • Page 116: Dépannage

    DÉPANNAGE...
  • Page 117 DÉPANNAGE À PROPOS TROUVEZ-LE Balayez vers le bas pour accéder à PARAMÈTRES PARAMÈTRES AVANCÉS SAISIR LE CODE (1111, 2222) À PROPOS QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 117 DE 131...
  • Page 118 Logiciel Numéro de version : Version Android : Version matérielle : Numéro de série du système : Fabricant : Qolsys Inc. San Jose, CA Version de RF PIC : Matériel Numéro de série PCA : Version de format EEPROM : # pièce :...
  • Page 119 Mémoire interne Espace disponible : Espace disponible pour le support média Journaux : Espace utilisé pour le stockage des journaux du Photos : Répartition de l'espace utilisé pour les photos panneau QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 119 DE 131...

  • Page 120: Mise Hors Tension

    IMPORTANT: L’omission d'effectuer ces 5. Déconnectez l'alimentation étapes dans l'ordre approprié peut SAISIR LE CODE (1111, 2222) entraîner la corruption des données ou la MISE HORS TENSION défaillance du panneau. QUESTIONS? Contactez-nous à techsupport@qolsys.com QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 120 DE 131...
  • Page 121 PARAMÈTRES AVANCÉS IMPORTANT: L’omission d'effectuer ces étapes SAISIR LE CODE (1111, 2222) correctement peut entraîner la corruption des données ou la défaillance du panneau. REDÉMARRAGE DU PANNEAU QUESTIONS? Contactez-nous à techsupport@qolsys.com QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 121 DE 131...
  • Page 122 30 sec IMPORTANT: Une réinitialisation matérielle peut entraîner la corruption des données ou la défaillance du panneau. N'utilisez cette option que si cela est absolument nécessaire. QUESTIONS? Contactez-nous à techsupport@qolsys.com QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 122 DE 131...
  • Page 123 Si le test continue à échouer, remplacer la pile Vérifier le fonctionnement des voyants du Redémarrez le panneau et exécutez à nouveau le test Voyant vert / rouge panneau Réinitialiser et refaire le test QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 123 DE 131...
  • Page 124 Mettre à niveau le Vérifie que le panneau peut recevoir des Vérifiez les connexions WiFi et Internet. service mises à niveau des serveurs Qolsys Vérifiez le fonctionnement du module Z- Redémarrez le panneau et refaites le test. Z-Wave Wave du panneau Réinitialiser et refaire le test...
  • Page 125 Veuillez vous assurer que votre/vos vidéo(s) réponde(nt) aux exigences : Types de fichier pris en charge : .m4v Espace total de stockage : 200 Mo REMARQUE : les vidéos sont à leur meilleur dans le rapport d'aspect 1280x800 QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 125 DE 131...

  • Page 126: Mentions Juridiques

    MENTIONS JURIDIQUES IMPORTANT Des informations et des avertissements importants peuvent être trouvés sur l'intérieur et l'extérieur de la plaque de montage du panneau. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 126 DE 131...
  • Page 127 Cet appareil numérique de la classe [B] respecte toutes les exigences du Réglement sur le matériel brouilleur du Canada. IMPORTANT : Les modifications ou les changements non expressément approuvés par QolSys Inc., pourraient annuler le droit accordé à l'utilisateur de faire fonctionner cet équipement.
  • Page 128 - Branchez l'appareil dans une prise sur un circuit différent de celui auquel le récepteur est branché. - Consultez le détaillant ou un technicien expérimenté en radio/télévision pour obtenir de l'aide. QOLSYS - CONFIDENTIEL ET EXCLUSIF PAGE 128 DE 131...

  • Page 129: Spécifications

    SPÉCIFICATIONS Articles Paramètres IQ Panel 2 Plateforme SE Androïd Androïd 5.1 Écran à cristaux liquides Dimension Écran ACL de 7 po Résolution 1280 x 800 Luminosité 300 cd/m2 24bit Écran tactile Type Multi-tactile en verre capacitif Codes d’utilisateur Jusqu'à 242 Basé...
  • Page 130 SPÉCIFICATIONS Articles Paramètres IQ Panel 2 Caméra Caméra avant À focale fixe de 5 MP Microphone Microphone Microphones stéréo x 2 Sirène Piézo SPL minimum 85dB pour UL985 Altération Interrupteur d’altération Bouton de dégagement de signalement d’altération Pile Type Lithium Polymère 3200mAh...
  • Page 131 Conforme à la norme UL S985, 1023. et 1635 No Document : IQP2-IM-11-17 Certifiée pour l'ULC sous C1023 et ULC S545 Date de révision : 2017-11-01 Qolsys Inc. exclusif Version du logiciel : 2.0.6 La reproduction sans permission est interdite.

Table des Matières
