Extech SL400 Manuel D'utilisation
Manuels Connexes pour Extech SL400
Sommaire des Matières pour Extech SL400

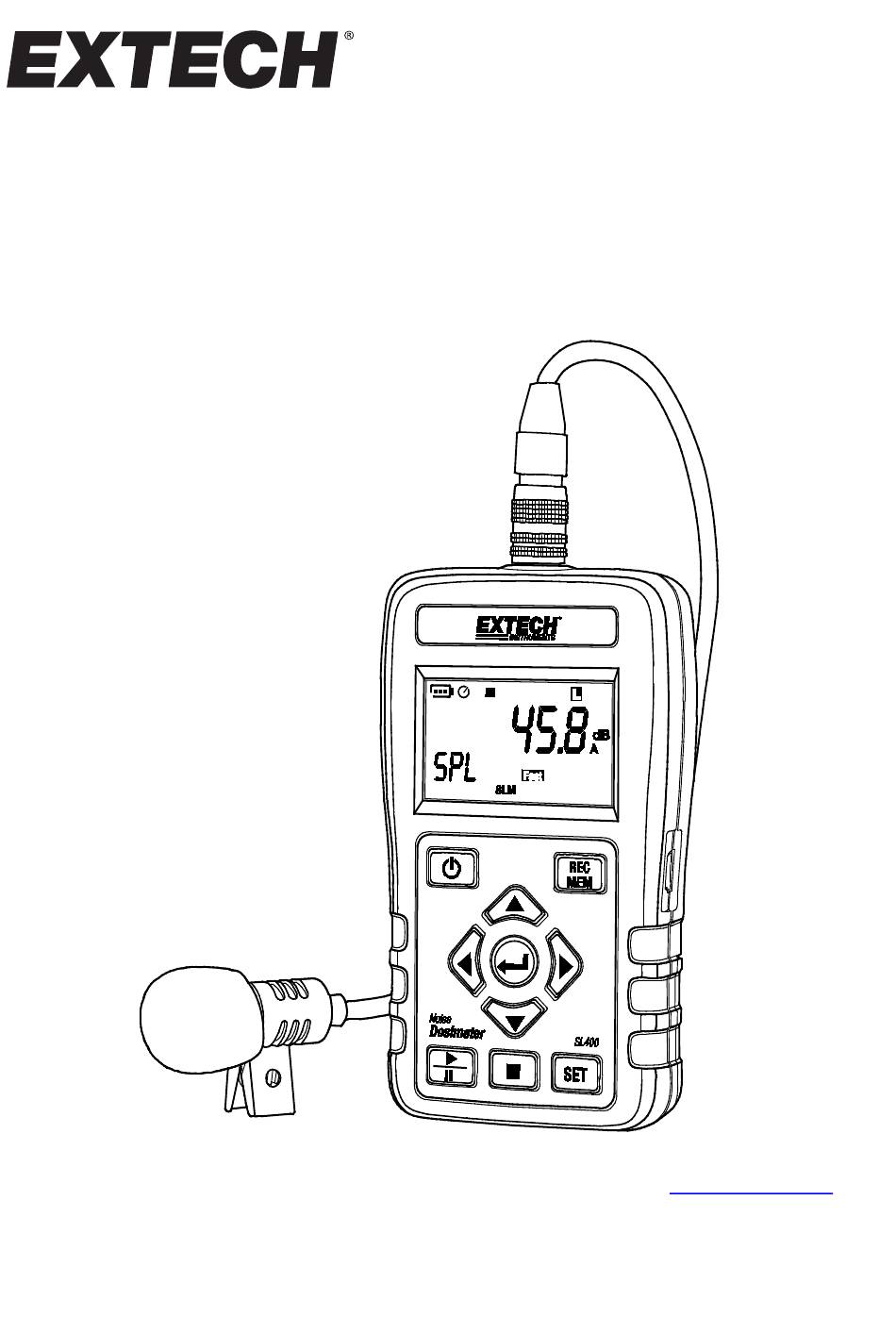

- Page 1 MANUEL D’UTILISATION Dosimètre de bruit Modèle SL400 Vous trouverez d'autres traductions du manuel d'utilisation sous www.extech.com...
-
Page 2: Accessoires Fournis
Introduction Nous vous remercions d'avoir choisi le modèle SL400 d'Extech Instruments. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à... -
Page 3: Description De L'appareil
Bouton ENREG/MÉM 10. Bouton ENTRÉE 11. Touche RÉGLAGE 12. Bouton Arrêter Description de l’écran État de la pile Mise hors tension automatique activée Mise en pause Indicateur du seuil de 115 dB (SPL) Arrêt Indicateur 140 dB (Crête) SL400-fr-FR_V1.2 8/22... - Page 4 Pondération spontanée Dépassement de plage Sous-passement de plage Fixe : Mise en veille automatique de l'enregistrement ; Clignote : Enregistrement Heure de début du test (début) Afficher les données enregistrées Heure d'arrêt du test Mode RÉGLAGE Durée du test SL400-fr-FR_V1.2 8/22...
-
Page 5: Mode Réglage
La fonction de mise hors tension automatique éteindre automatiquement le mètre au bout de 15 minutes d’inactivité. Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration. SL400-fr-FR_V1.2 8/22... -
Page 6: Réglage De La Durée D'échantillonnage Et De L'enregistrement Automatique
(24 heures). Utilisez les boutons pour régler les chiffres de l'horloge. Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration. SL400-fr-FR_V1.2 8/22... -
Page 7: Réglage De La Compensation De 94 Db (Calibrage)
NDM : OSHA, MSHS, DOD, ACGIH, ISO85, ISO90 et USER. Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration. SL400-fr-FR_V1.2 8/22... -
Page 8: Réglage De La Fonction Slm
70 à 140 dB Moyenne – 50 à 110 dB Basse - 30 à 90 dB Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration. SL400-fr-FR_V1.2 8/22... -
Page 9: Calibrage
Le mètre devrait désormais afficher 94,0 dB (+/- 0,1 dB). Lorsque la valeur mesurée n'est pas égale à 94,0 (+/- 0,1 dB), exécutez à nouveau la routine 94ADJ. Appuyez sur le bouton Entrée pour enregistrer l'entrée et revenir à la fenêtre de mesure. SL400-fr-FR_V1.2 8/22... -
Page 10: Calibrage Du Mode Manuel
Logiciel informatique Ce compteur a la capacité de se connecter et de communiquer avec un-PC. Consultez la page de téléchargement du logiciel du site Web www.extech.com/software pour connaître la dernière version du logiciel PC et sa compatibilité avec le système d'exploitation. -
Page 11: Mode Opératoire
à 10 m/s, utilisez l'écran pour prévenir tout signal indésirable. Maintenez le microphone sec et ne le soumettez pas à d'importantes vibrations. Remarque : la configuration du mètre peut étalement être effectuée par le biais du logiciel. Enregistrement automatique des données SL400-fr-FR_V1.2 8/22... -
Page 12: Effacement Du Contenu De La Mémoire De L'appareil
Remarque : L'enregistrement des données en un point unique ne fonctionne pas lorsque le mètre est en mode Enregistrement automatique des données. Pour visualiser manuellement les données enregistrées, visualisez les Afficher les mesures de niveau acoustique enregistrées du haut ou Afficher les mesures de dose enregistrées. SL400-fr-FR_V1.2 8/22... -
Page 13: Procédures De Mesure D'une Dose De Bruit
Appuyez sur le bouton pour modifier la vue de l'heure à la date et revenir à l'affichage de l'heure. Le format de l'horloge est HH:MM:SS et le format de la date est YY-MM-DD. SL400-fr-FR_V1.2 8/22... -
Page 14: Afficher Les Mesures De Niveau Acoustique Enregistrées
Le format de l'horloge est HH:MM:SS et le format de la date est YY-MM-DD. Pressez et maintenez à nouveau enfoncé le bouton pendant plus de 1 seconde pour quitter le mode de visualisation des données enregistrées. SL400-fr-FR_V1.2 8/22... -
Page 15: Afficher Les Mesures De Dose Enregistrées
Remarque : Nous vous recommandons de visualiser les données de dose en utilisant l'interface du logiciel. Reportez-vous au guide d'aide du logiciel SL400. Pour les mesures de bruit par DOSE, le SLM ne doit PAS s'afficher sur la ligne inférieure. Lorsque SLM s'affiche sur la ligne inférieure, sélectionnez le mode NDM sous le mode Paramètres. -
Page 16: Définitions
Niveau d’exposition sonore pondéré par la fréquence correspondant à la durée de la mesure de la pondération C Niveau d’exposition sonore pondéré par la fréquence correspondant à la durée de la mesure de la pondération A Crête Lcpeak Niveau de crête C instantané SL400-fr-FR_V1.2 8/22... -
Page 17: Entretien
Department of Defense (USA) (Ministère de la défense des États-Unis) ACGIH La « American Conference of Governmental Industrial Hygienists » américaine (Conférence américaine des hygiénistes industriels gouvernementaux) ISO85 Européen ISO90 Européen Utilisateur Paramètres définis par l’utilisateur (les paramètres peuvent être enregistrés dans un import/export de fichiers) SL400-fr-FR_V1.2 8/22... -
Page 18: Données Techniques
Gamme de fréquences 20 Hz~8 KHz Heure de démarrage ＜10 secondes Données de batterie 24 heures d'autonomie avec une pile alcaline de 9 V Dimensions 107(l) x 65(L) x 33(H) mm ; 4,21(l) x 2,56(L) x 1,30(H) po. SL400-fr-FR_V1.2 8/22... -
Page 19: Interface D'entrée
-10 à 60 °C (de 14 à 140 °F) ˙ Plage d'humidités de rangement 70 % d'HR Cet instrument a été conçu en conformité avec les normes EMC en vigueur, sa compatibilité a été testée en conformité avec la norme EN61326-2 (2006). SL400-fr-FR_V1.2 8/22... -
Page 20: Garantie De Deux Ans
Garantie de deux ans Teledyne FLIR garantit que cet instrument de la marque Extech est exempt de défauts de pièces et de fabrication pendant deux ans à compter de la date d'expédition (une garantie limitée de six mois s'applique aux capteurs et aux câbles).
