5. Installation d'un modem externe
Une liaison GSM est essentielle pour que le système fonctionne correctement. Toutefois, une
qualité de signal satisfaisante ne peut pas toujours être obtenue, en particulier à l'intérieur de
certaines structures, comme des parcs de stationnement fermés ou souterrains, par exemple.
Dans ces cas, le modem peut être déporté à l'extérieur de la borne de recharge, de même que
l'antenne GPS/GSM, et raccordé à la borne de recharge par un câble. La procédure pour ce faire
est décrite ci-dessous :
Retirez le modem du contrôleur sur lequel il est connecté, en pressant les bouts des
•
entretoises qui le tiennent en place avec une pince.
Retirez l'antenne GPS/GSM.
•
Trouvez un endroit où la réception GSM est bonne.
•
Installez des connecteurs 4 voies sur le modem et sur le contrôleur. Vous pouvez vous
•
procurer ces connecteurs séparément.

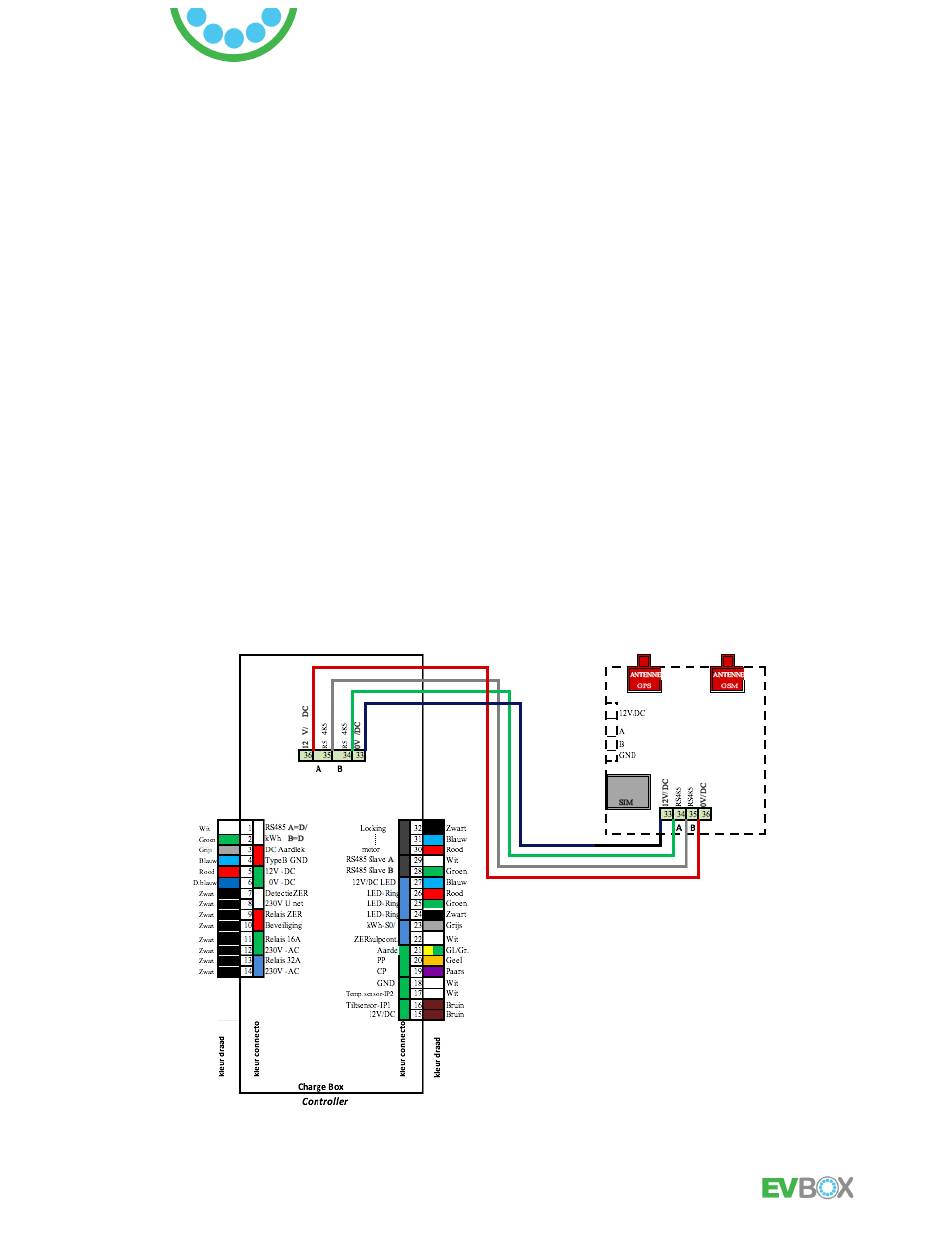

Réalisez le câblage décrit ci-dessous. Un câble RS485 4 liaisons (STP/FTP, Profibus ou
•
équivalent) devra être utilisé pour cela. La distance maximale à ne pas dépasser entre le
modem et la borne de recharge est 1 200 m. Pour de longues distances (supérieures à 60m),
une alimentation 12 V séparée peut s'avérer nécessaire.
Installez le modem et son antenne dans un boîtier fermé (IP54). Un kit comprenant tous les
•
composants requis (hormis le câble et l'alimentation 12V) est proposé en option, sous la
référence 470050.
