Instructions et avertissements pour l'installation
et l'usage
COM16S
COM20S
COM25S
Récepteur embrochable
Table des Matières
loading

Sommaire des Matières pour Key Automation COM16S

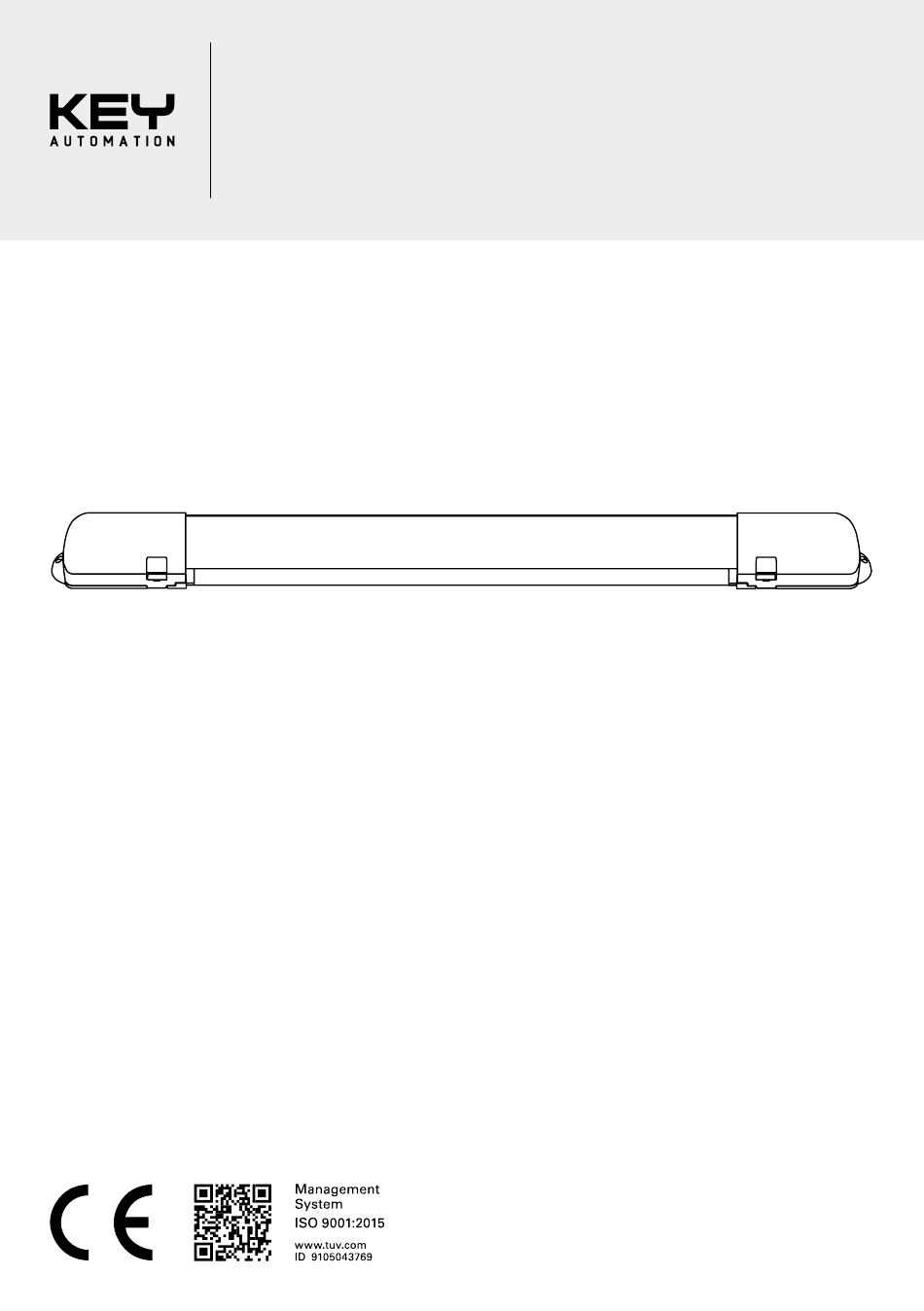

  • Page 1 Instructions et avertissements pour l’installation et l’usage COM16S COM20S COM25S Récepteur embrochable...
  • Page 2: Table Des Matières

    INDICE Consignes de sécurité ................p. 3 Variantes et caractéristiques techniques ..........p. 3 Cotes de fixation du bord sensible ............p. 4 Montage du bord sensible ..............p. 4 Fixation de la côte .................. p. 5 Démontage du bord sensible ..............p. 6 Démontage du bord sensible ..............
  • Page 3: Consignes De Sécurité

    La conformité à la norme EN12978 du système composé du bord sensible COMS et des centrales de commande Key Automation est subordonnée au Test de Contrôle effectué par la centrale elle-même.
  • Page 4: Cotes De Fixation Du Bord Sensible

    2.1 - COTES DE FIXATION DU BORD SENSIBLE HAUTEUR DES TROUS DE FIXATION 1000 mm 1500 mm 1278 1478 1700 mm 1478 1678 2000 mm 1000 1778 1978 2500 mm 1250 2278 2478 3 - MONTAGE DU BORD SENSIBLE L’installation du Bord Sensible COMS devra être effectuée par des installateurs qualifiés ATTENTION ! Apporter des modifications au système et/ou à...
  • Page 5: Fixation De La Côte

    3.1 - FIXATION DE LA CÔTE Percer la surface de fixation (FIG.1) en se référant aux cotes indiquées dans le TAB.1. Fixer les CLIPS (FIG.1 PART.1). Insérer le bord dans les CLIPS et le fixer aux extrémités (FIG.1 PART.2). FIG.1 PART.2 PART.2 PART.1...
  • Page 6: Démontage Du Bord Sensible

    4 - DÉMONTAGE DU BORD SENSIBLE 4.1 - DÉMONTAGE DU BORD SENSIBLE Insérer la butée de rotation fournie pour bloquer le mouvement de la came d’activation du microswitch (FIG. 2 PART. 1). - Desserrer la vis sans tête du raccord (FIG. 3 PART. 1) qui serre le câble provenant de la partie inférieure du bord.
  • Page 7: Modification De La Hauteur

    4.2 - MODIFICATION DE LA HAUTEUR Couper l’extrusion en aluminium et le profilé en caoutchouc à la même longueur pour obtenir la hauteur désirée. EX. – Bord sensible H 2 000 mm à réduire à MPS = 1 800 mm (-200 Extrusion en caoutchouc = 1 756 mm - 200 mm = 1 556 mm Extrusion en aluminium = 1 714 mm - 200 mm = 1 514 mm Le bord en caoutchouc doit dépasser de 40 mm le profilé...
  • Page 8 Percer le profilé en aluminium à proximité du support supérieur selon les cotes indiquées dans le FIG.5.1 (H6) ou en utilisant le gabarit fourni. Percer la surface de fixation (FIG.5.2) en se référant aux cotes indi- quées dans le TAB.1 (H1, H2, H3). Percer la surface de fixation (FIG.5.3) en se référant aux cotes indi- quées (FIG.5.3 H6, H7) ou en utilisant le gabarit fourni.
  • Page 9 Fixer les CLIPS (FIG.6.1 PART.1). Insérer le profilé en aluminium dans les CLIPS et le fixer aux extrémités (FIG.6.1 PART.2). Profilé l’extrusion en caoutchouc dans le profilé en aluminium (FIG.6.2 PART.3). Une fois l’opération terminée, le bord en caoutchouc doit dépasser de 20 mm par rapport au profilé...
  • Page 10: Raccordement

    5 - RACCORDEMENT Une fois le Bord Sensible monté sur la colonne ou le portail, effectuer les connexions du bord selon le schéma joint (FIG.7 PART.1). Le cavalier J1 sélectionne le type de contact à utiliser sur les bornes de connexion : J1 NC = Contact NF (FIG.7 PART.2) J1 R = Contact résistif 8,2 kΩ...
  • Page 11: Insertion Des Capots

    FIG.8.1 FIG.8.2 PART.1 PART.2 7 - INSERTION DES CAPOTS Pour insérer le capuchon souple, le positionner face à la plaque de support, en veillant à faire glisser les ailettes terminales dans leurs logements respectifs (FIG.10 PART.1) et les deux crochets latéraux de verrouillage dans les fentes prévues à...
  • Page 12: Informations Pour L'utilisateur Final

    FIG.9 FIG.10 PART.3 PART.2 20 mm PART.1 PART.1 PART.2 PART.3 8 - INFORMATIONS POUR L’UTILISATEUR FINAL Le bord sensible ne nécessite pas d’opérations particulières de réarmement/redémarrage après une alarme du dispositif, car la réinitialisation se fait automatiquement. Pour les pannes entraînant la persistance de l’alarme du dispositif, se référer au tableau 8.2 “résolution des problèmes”.
  • Page 13: Maintenance

    8.1 - MAINTENANCE Le bord sensible COMS ne nécessite pas d’entretien particulier. Il est toutefois conseillé d’effectuer un contrôle périodique (tous les 6 mois). Un enregistrement de chaque vérification doit être conservé. Il est recommandé d’éliminer toute substance étrangère en procédant à...
  • Page 14: Élimination

    être éliminé avec les déchets municipaux. Il doit être apporté séparément dans un centre de collecte autorisé pour les DEEE. KEY AUTOMATION S.r.l. se réserve le droit de modifier les présentes instructions si nécessaire. Celles-ci et/ou une version supérieure sont disponibles sur le site : www.keyautomation.com...
  • Page 15 Key Automation S.r.l. Via Meucci 23 - 30027 San Donà di Piave (VE) T. +39 0421 307456 - info@keyautomation.it www.keyautomation.com...
