DOGA Rotabroach ELEMENT 14 Manuel D'utilisation
Liens rapides
Sommaire des Matières pour DOGA Rotabroach ELEMENT 14

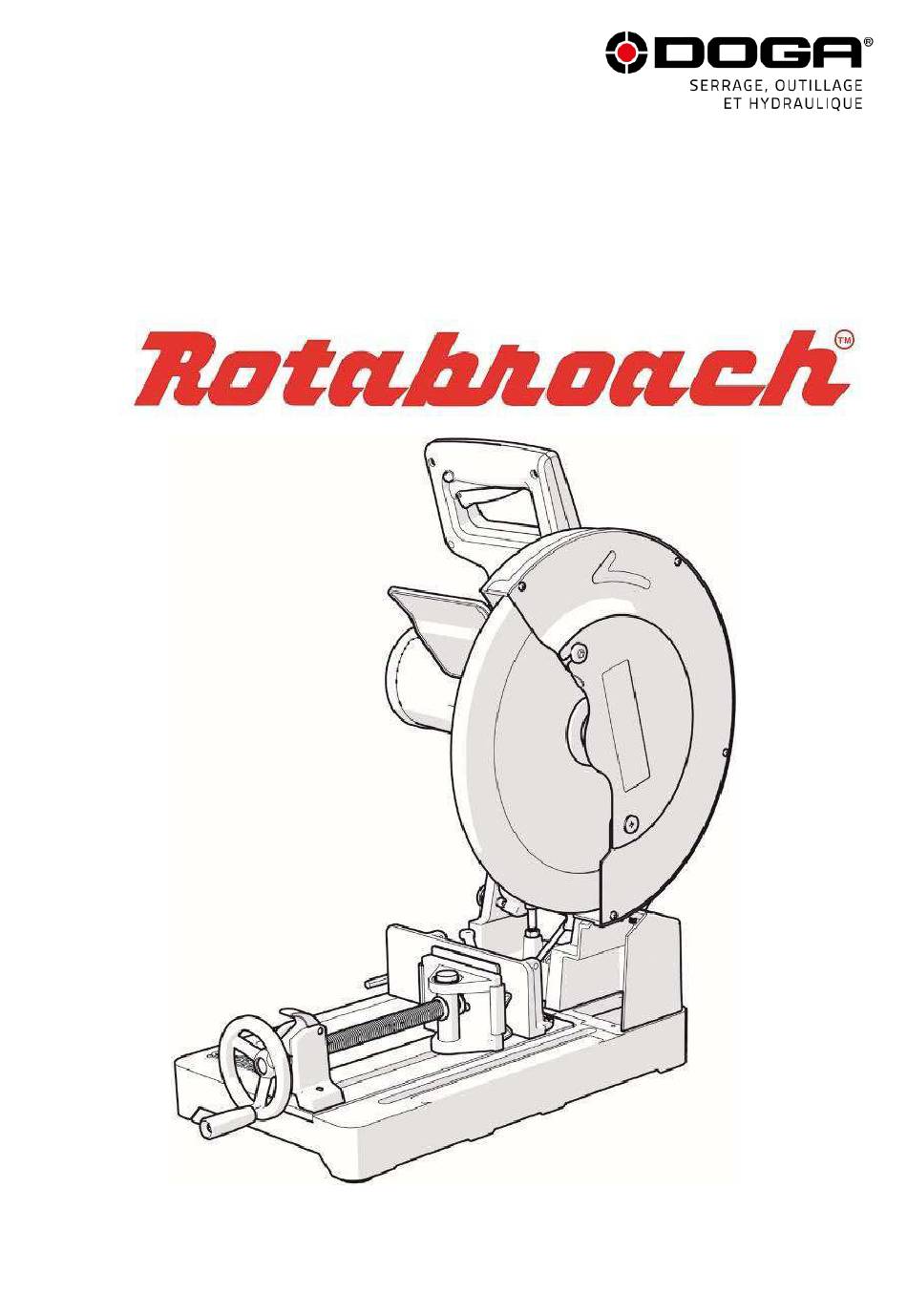

- Page 1 Manuel d’utilisation Scie à métaux ELEMENT 14 Traduction française du document original...
- Page 2 SOMMAIRE Page Description générale de l’équipement Consignes générales de sécurité Symboles des étiquettes signalétiques Caractéristiques Déballage Procédures de sécurité opérationnelle Mode d'emploi Sélection d’une rallonge électrique Installation et retrait d’une lame Solutions aux problèmes Vue éclatée de l’outil et liste des pièces Maintenance Assistance téléphonique Retour SAV...
- Page 3 1) DESCRIPTION GÉNÉRALE DE L’ÉQUIPEMENT Cette scie est destinée au découpage manuel de métaux. N'utilisez que des accessoires conçus pour être utilisés dans cette machine et/ou ceux recommandés spécifiquement par le fabricant. Équipée d’une lame appropriée, elle peut être utilisée pour couper de l’acier doux, de l’aluminium bois et de l’acier inoxydable de qualité...
- Page 4 Sécurité des personnes 1. Restez alerte, concentrez-vous sur votre travail et faites preuve de jugement. N'utilisez pas un outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention suffit pour entraîner des blessures graves. 2.
- Page 5 Conseils de santé Lors de l'utilisation de cette machine, des particules de poussière peuvent être libérées. Dans certains cas, selon les matériaux avec lesquels vous travaillez, cette poussière peut être particulièrement nocive. Pour votre sécurité : Travaillez dans un endroit bien ventilé. •...
- Page 6 3) SYMBOLES DES ÉTIQUETTES SIGNALÉTIQUES 1. Reportez-vous au manuel d'utilisation pour les problèmes de fonctionnement et de sécurité concernant l’outil. 2. Triez et jetez correctement les composants électriques et l’outil. 3. Des lunettes de protection doivent être portées lors de l'utilisation de l’outil. 4.
- Page 7 5) DÉBALLAGE L’emballage contient des objets pointus. Faites attention lors du déballage. Retirez la machine, ainsi que les accessoires fournis dans l'emballage. Vérifiez soigneusement que la machine est en bon état et tenez compte de tous les accessoires répertoriés dans ce manuel. S'il s'avère que des pièces sont manquantes, la machine et ses accessoires doivent être retournés ensemble dans leur emballage d'origine.
- Page 8 AVANT d'utiliser l’outil, retirez TOUJOURS cravate, bague, montre et tout autre accessoire lâche qui pourrait être entraîné avec les pièces en mouvement. AVANT d'utiliser l’outil, assurez-vous TOUJOURS que les cheveux longs sont confinés par un dispositif approuvé. En cas de chute accidentelle de l’outil, examinez TOUJOURS attentivement l’outil pour détecter tout signe de dommage ...
- Page 9 7) MODE D’EMPLOI RELÂCHEMENT DE LA TÊTE DE COUPE La tête de coupe se lève automatiquement en position haute une fois qu'elle est libérée de la position verrouillée. Pour libérer la tête de coupe de la position verrouillée : Appuyez doucement sur la poignée de coupe. •...
- Page 10 REPOSITIONNEMENT DE LA MÂCHOIRE DE L'ÉTAU ARRIÈRE La mâchoire de l'étau arrière peut être retirée de la base de la machine et repositionnée. Il y a trois positions disponibles grâce aux six trous filetés dans la base de la machine. Replacez la vis de verrouillage de la poignée à...
- Page 11 FAIRE UNE COUPE Avec la tête de coupe en position haute, allumez le moteur et laissez-le atteindre sa pleine vitesse de • fonctionnement. Abaissez doucement la tête de coupe. • • Introduisez lentement la lame dans le matériau, en exerçant d'abord une légère pression pour empêcher la lame de s'accrocher.
- Page 12 Après avoir installé une nouvelle lame, faites toujours fonctionner la machine à vide pendant quelques minutes. Tenez-vous à l'écart de la lame. Si la lame devait contenir un défaut non détecté, elle pourrait se briser pendant cet essai. Le retrait d’une lame : •...
- Page 13 10) SOLUTIONS AUX PROBLÈMES Problème Cause Solution La lame frappe • Un désalignement. • Vérifiez l’alignement de la lame. la base ou la surface de Une butée descendante mal ajustée. Ajustez la butée descendante. travail • • Une roue de coupe défectueuse. Remplacez immédiatement la pièce.
- Page 14 11) VUE ÉCLATÉE DE L’OUTIL ET LISTE DES PIÈCES Manuel d’utilisation Scie à métaux ELEMENT 14 DOC.50064 - 09/25...
- Page 15 N° Désignation Code article Qté N° Désignation Code article Qté Rotabroach Rotabroach Vis M5x12 PT0001 Armature 110v PT0043 Filtre à poussière PT0002 Armature 230v PT0044 Plaque de support de roulement PT0003 Roulement 6202 PT0045 Laveuse PT0004 Couvercle de boîte de vitesses PT0046 Vis M5x10 PT0005...
- Page 16 Rondelle élastique 4 PT0084 PT0122 Vis M4x10 PT0085 Angle Ruller PT0123 Étiquette PT0086 PT0124 Couvercle de protège-lame PT0087 Plaque en fonte PT0125 Laveuse PT0088 Vis d'assemblage M8X40 PT0126 PT0089 Rondelle Spring 8 PT0127 Étiquette PT0090 Rondelle 8 PT0128 PT0091 Vis d'assemblage M8X35 PT0129 Lame PT0092...
- Page 17 12) MAINTENANCE Afin d’optimiser la durée de vie de votre outil, assurez-vous qu’il est toujours en bon état de fonctionnement. Un certain nombre d’éléments doivent être régulièrement vérifiés sur cet outil. Avant d’utiliser l’outil, vérifiez qu'il n'y a pas de pièces endommagées ou mal fixées. Toutes les pièces desserrées doivent être resserrées.
- Page 18 Pour tout renseignement concernant l’utilisation de l’appareil. Veuillez contacter votre technico-commercial. Mon espace client sur www.doga.fr Rendez-vous dans votre espace client sur www.doga.fr, cliquez sur « Vos contacts » puis sélectionnez votre contact technico-commercial dédié en fonction du type d’appareil. Pour tout renseignement concernant un dépannage.
- Page 19 Nos services procéderont à l’organisation de l’intervention. 16) GARANTIE DOGA garantit ses produits contre tout vice de pièces ou de fabrication, dans des conditions normales d'utilisation des outils, pendant une période de 12 mois à compter de la date d'achat initiale.
- Page 20 Dispositif de collecte et de recyclage Conformément aux dispositions du code de l’environnement en matière de Déchets Équipements Électriques et Électroniques (DEEE) professionnels (art. R543-195 et suivants), DOGA adhère à ECOSYSTEM, éco-organisme agréé par les pouvoirs publics aux conditions définies par l’art. R543-197.
- Page 21 Téléchargez la dernière version de ce manuel d’utilisation en scannant ce QR code ou en suivant ce lien : https://www.doga.fr/sites/doga/files/uploads/documents/50064.pdf © DOGA | DOC.50064-09/25 Manuel d’utilisation Scie à métaux ELEMENT 14 DOC.50064 - 09/25...
