Le Peak Atlas - Guide Utilisateur

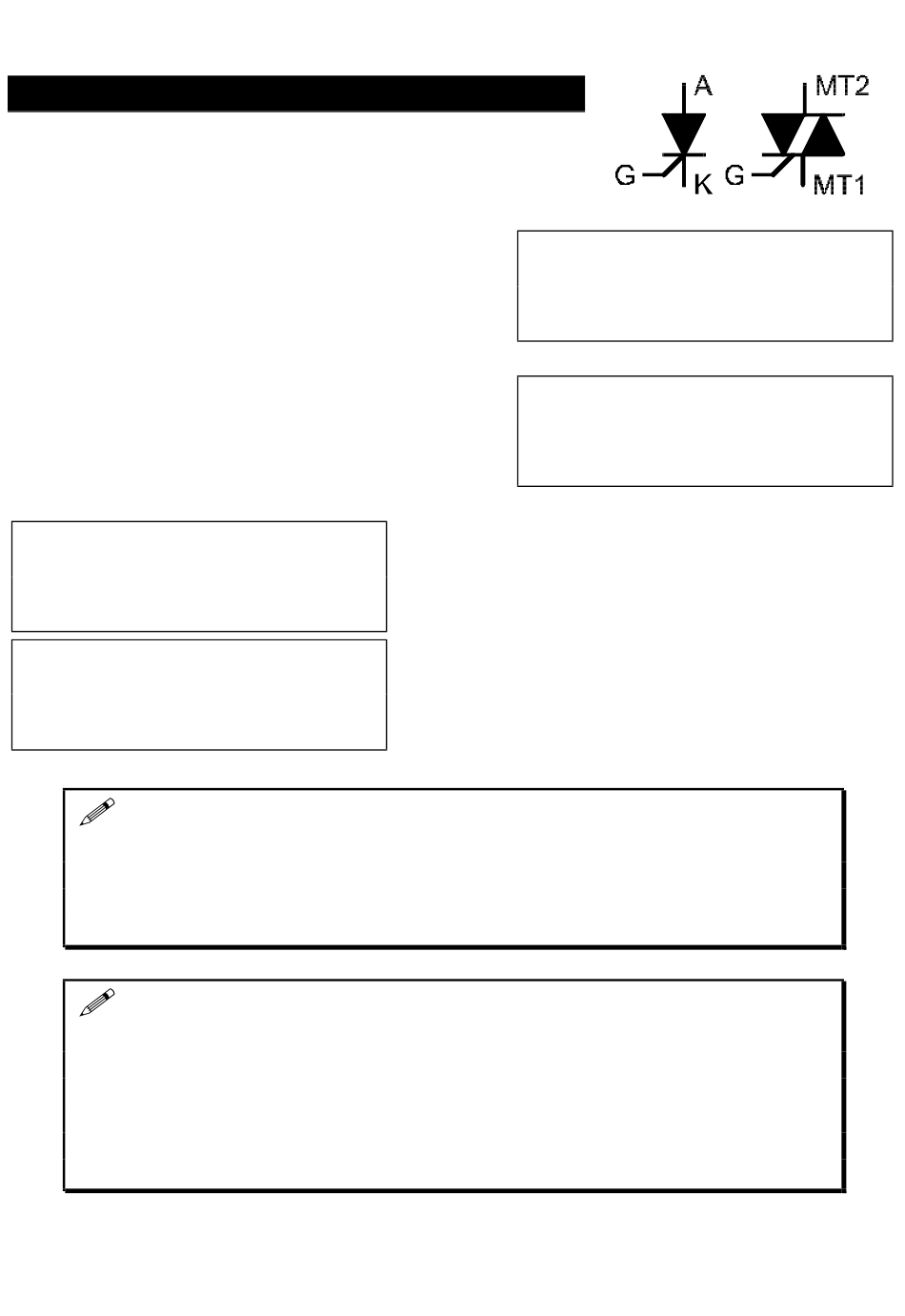

Thyristors (SCRs) and Triacs
Thyristor sensitif basse puissance, (Silicon Controlled
Rectifier – SCR's) et Triacs peuvent être facilement
identifié et analysé par l'Atlas. L'opération d'un Triac est
sensiblement pareille a un thyristor, a un tel point
que le DCA55 éprouve certain problème a faire la
différence entre les deux..
Les
bornes
d'un
CATHODE et la GATE. Les bornes du thyristor en
tes ici seront affiché après avoir appuyé sur le
bouton SCROLL/OFF.
Sensitive or low
power triac
RED GREEN BLUE
MT1
MT2
L'Atlas détermine si la composante en test est un triac en vérifiant le quart
de son enclenchement de la GATE a son opération réelle. Un thyristor opère
seulement sur le premier quart (courant de Gate positif, courant anode positif).
Un Triac opère sur trois ou quatre quarts de son enclenchement, de là la raison
pour laquelle il est utilisé dans les contrôles AC.
Le courant de test utilisé par l'Atlas est vraiment très bas (<5mA). Ceci est
pour éliminez-la possibilité endommagée les composantes. Certain type de
thyristor et de triac n'ont aucune possibilité opérée à bas courant et c'est la
raison pour laquelle que certaines composantes ne sont pas détectées par
l'Atlas. NOTE: Si l'atlas ne fonctionne seulement sur le premier quart
d'enclenchement en vérifiant un TRIAC Il en résultera une réponse d'un
THYRISTOR a l'affichage.
thyristor
sont
Gate
Sensitive or low
power thyristor
ANODE,
RED GREEN BLUE
Gate Anod Cath
La nomenclature des bornes d'un TRIAC est celle
la
moin
universelle
standardisation des terme est la GATE, MT1 et
MT2. (MT signifie Main Terminal). Pour éviter
l'ambiguïté, MT1 est le terminal avec lequel le
courant de GATE est référencé. C'est le courant de
GATE qui est injecté ou extrait de la jonction
GATE-MT1.
Page 14
sur
le
marché.
La
