RACCORDEMENTS ÉLECTRIQUES
AVERTISSEMENTS!
Avant d'effectuer les branchements électriques, vérifi er que la ligne
d'alimentation est privée de tension, en contrôlant que l'interrupteur
général est en position OFF. Les raccordements électriques doivent
être effectués uniquement par du personnel qualifi é et autorisé
à procéder à de telles interventions. Vérifi er que le réseau est
monophasé 230 Vca/1/50 Hz (± 10 %). Le fonctionnement de
l'appareil en présence de tensions non comprises dans les limites
indiquées ci-dessus, compromet le fonctionnement correct du
ventilo-convecteur et entraîne l'annulation de la garantie. La ligne
d'alimentation des ventilateurs doit être équipée au minimum d'un
interrupteur-disjoncteur conforme à la norme européenne EN60947-
3. Outre le courant nécessaire au fonctionnement de l'appareil, vérifi er que l'installation électrique est en mesure de fournir une quantité de
courant suffi sante pour alimenter les appareils électroménagers et les autres équipements déjà utilisés. Il est important de ne pas oublier
que toute modifi cation électrique, mécanique et toute détérioration entraînent l'annulation de la garantie. Les câbles d'alimentation et les
accessoires contenus dans des conduits ou des tuyaux, doivent rester à l'intérieur de ces dispositifs jusqu'à l'intérieur des machines. Les
câbles doivent présenter une longueur suffi sante, en évitant tout phénomène de traction et toute création d'étranglements ou de compressions

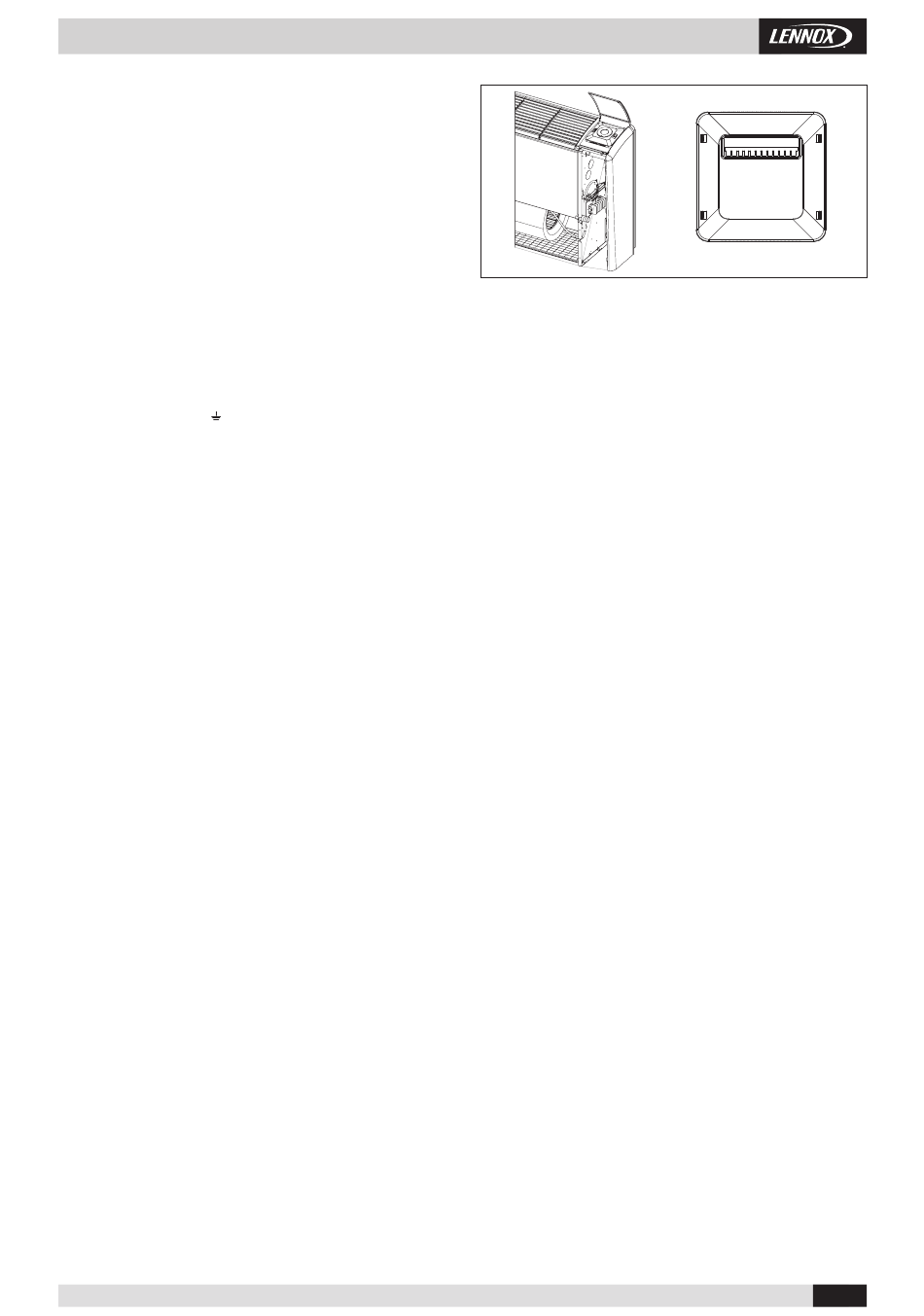

sur des parties métalliques (voir fi g.16). Les câbles devront présenter une longueur suffi sante, afi n de permettre que les conducteurs actifs se
tendent avant le conducteur de mise à la terre, en cas de traction accidentelle. Raccorder le câble de mise à la terre au bornier correspondant
indiqué par le symbole . Vérifi er le branchement de mise à la terre. Respecter les normes de sécurité en vigueur dans le pays d'installation
de l'appareil.
RACCORDEMENTS AU BORNIER
SANS PANNEAU DE COMMANDE
Les branchements électriques doivent être effectués au niveau du bornier présent sur le côté de la machine. La signifi cation de chaque bornier
est indiquée sur l'étiquette présente sur chaque bornier.
AVEC PANNEAU DE COMMANDE
Les branchements électriques doivent être effectués directement sur le panneau de commande, comme indiqué dans le schéma électrique
correspondant. En cas de panneau de commande équipé d'une sonde de température électronique (NTC), il est important de ne pas oublier
que cette sonde doit être considérée comme étant soumise à la tension de réseau (230 Vca/1/50Hz) et que pour cette raison, celle-ci est
pourvue d'une double isolation.
ATTENTION : RESPECTER STRICTEMENT LES BRANCHEMENTS INDIQUÉS, AFIN D'ÉVITER TOUTE CASSE DU MOTEUR.
ALLEGRA II-IOM-1901-F
1
2
3
4
5
6
7
8
9
10
11 12
16
• 7 •
