NOTICE D'INSTALLATION ET D'UTILISATION
1.

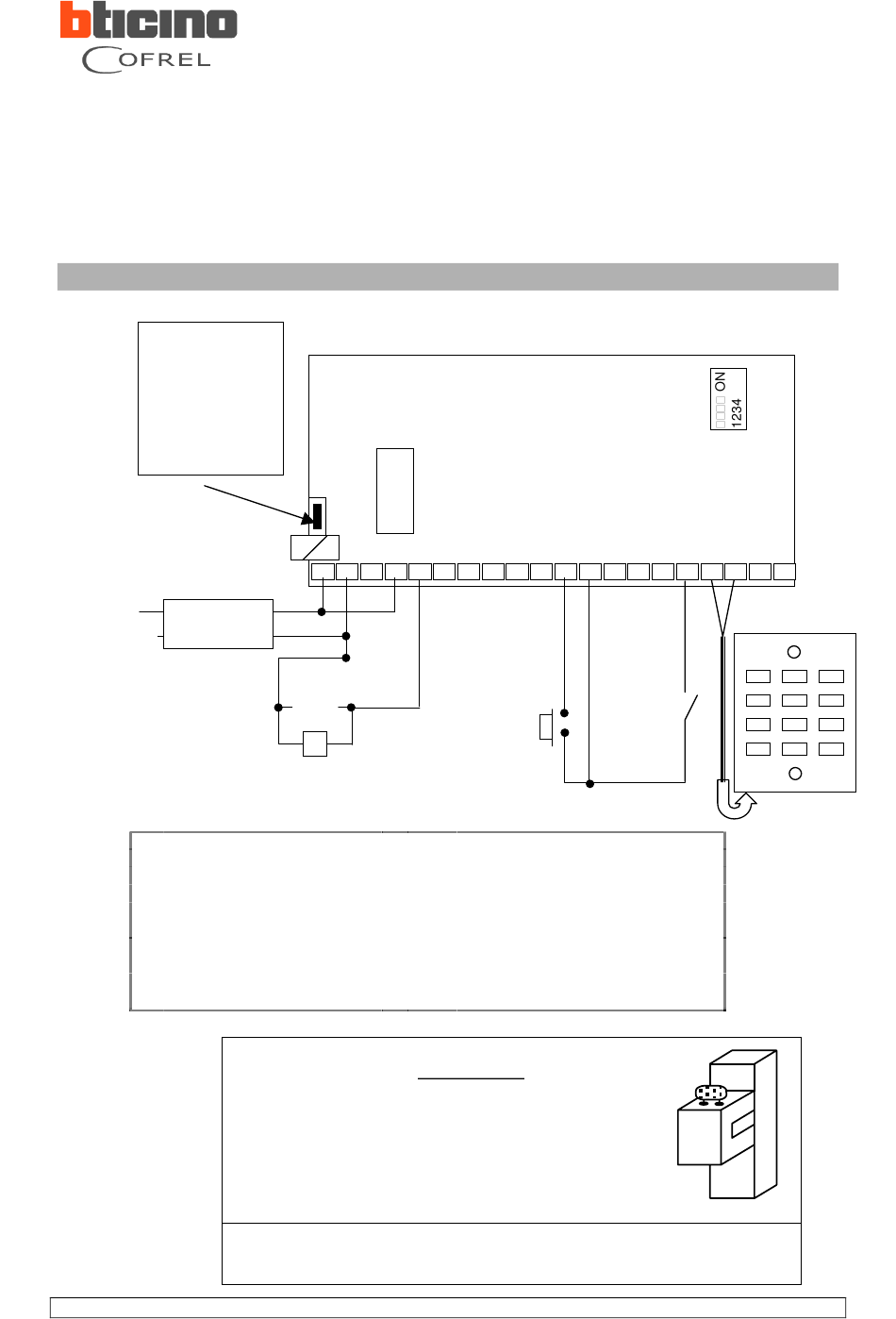

RACCORDEMENTS
L'appareil est livré
pour l'alimentation en
12 V~ ou =.
Oter le cavalier fourni
pour l'alimentation
en 24V~ ou =.
Alimentation
230 V
12V ~ ou =
1
alimentation
2
alimentation
3
[R] contact repos RL 1
[C] contact commun RL 1
4
5
[T] contact travail RL 1
31/07/03
Tercode 1050 ED
CLAVIER 100 CODES, 1 RELAIS
R
L
1
Gâche 1
1
2
3
4
V1
Cet appareil est livré avec une varistance.
Celle-ci doit être montée directement sur les bornes de la
gâche (ventouse, moteur, ...) commandée par
l'équipement.
Si l'appareil fonctionne avec plusieurs gâches, chacune
doit être équipée de varistance.
La varistance limite les surtensions provoquées par le
bobinage de la gâche – effet de self.
Dans le cas où la ventouse utilisée est du type « Shear Lock », celle-ci doit être
alimentée par une alimentation indépendante du Tercode 1050 ED !
5
6
7
8
9
10 11 12 13 14 15 16 17 18 19 20
BP1
11
bouton poussoir interne BP 1
12
commun bouton poussoir interne
16
entrée contact horloge :
ouvert – Touche « 0 » mode normal
fermé – Touche « 0 » en BP
extérieur
17
fil (blanc) du clavier
18
fil (marron) du clavier
1/5
1
2
3
4
5
6
H
7
8
9
¿
#
0
Tercode 1050 ED frV2.doc
