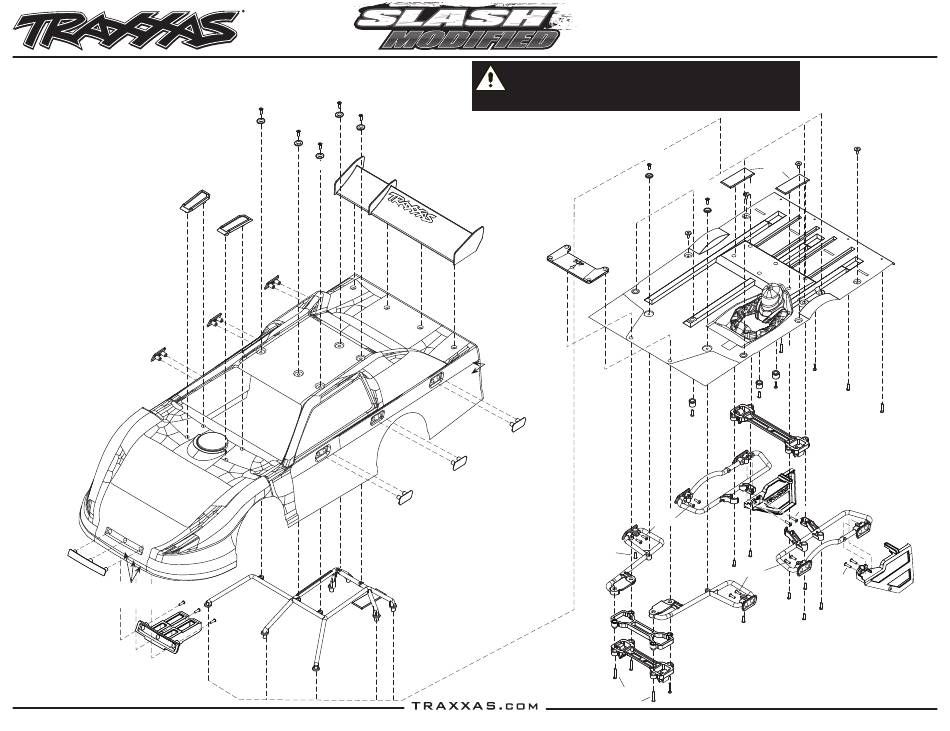

Instructions d'assemblage de la carrosserie du modèle
tardif modifié Slash
Outils requis :
• Ciseaux pour carrosserie
(pièce #3431 ou 3432, vendues
séparément)
• Alésoir de carrosserie conique
(pièce no 3433 ou no 3433X,
vendues séparément)
• Clé Allen de 2,0 mm (vendue
séparément
La carrosserie incluse
n'est pas coupée et devra
l'être le long des lignes
indiquées afin de s'adapter
au châssis d'origine.
Des lignes de découpe
en option à l'avant et à
l'arrière de la carrosserie
10415
RA
peuvent être coupées
pour modifier l'angle de
conduite de la carrosserie.
10428
Lignes de découpe
d'angle de carrosserie
en optiontrim lines
10428
2551
2551
3x10 CCS
3x10 CCS
10416
2551
10416
3x10 CCS
10416
10416
10416
10413
10413
10415
RC
10415
RB
2577
3x10 BCS
