Installation

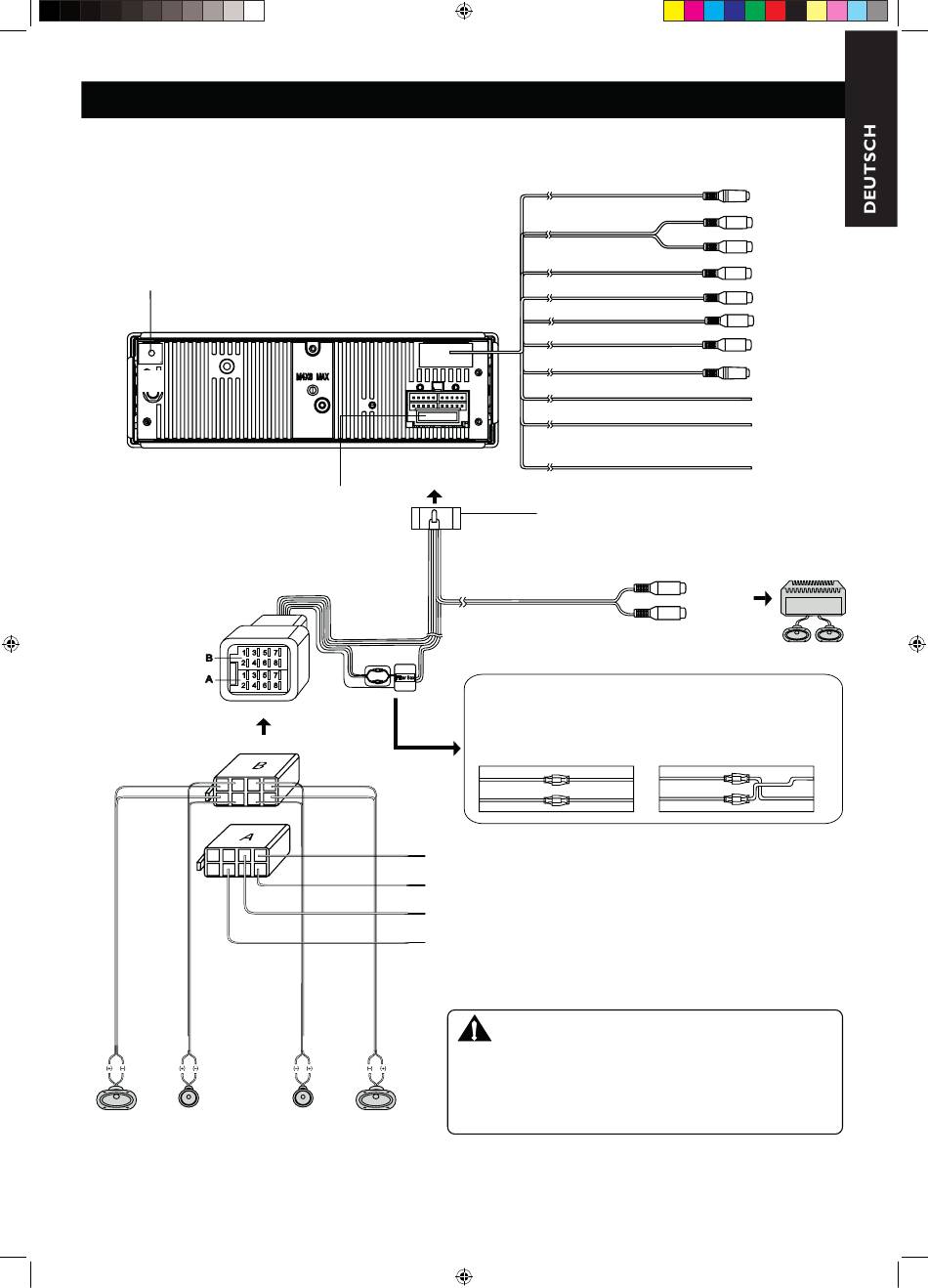

Elektrische Anschlüsse
Radio Antenne
ISO Stecker
Lila
Grau
Lila/ Grau/
Schwarz Schwarz
Rechts
Rechts
Lautsprecher
Lautsprecher
(vorne)
(hinten)
RDD401BT QSguide.indd 6
Sicherung 15A
Rot
Zündung +12V DC bei ON/ACC
Schwarz
GND (Masse) Kabel
Blau
Motor/Elektrische Antenne, Relay, Verstärker Steuerleitung
Gelb
Zur Batterie (+) Dauerplus +12V DC
Weiß Grün
Weiß/ Grün/
Schwarz Schwarz
Links
Links
Lautsprecher
Lautsprecher
(vorne)
(hinten)
Lenkrad Fernbedienungs Anschluß
AUX-IN
Video-Out 1
Video-Out 2
Video-In
Camera-In
Mikrofon
Bluetooth Antenne
Rückwärts-Schalter
(Aktiv bei Plus)
Park Schalter (handbremse)
(Aktiv bei GND)
Radio Stecker
Hinten Line-Out (Grau)
Bei einigen VW/Audi oder Opel(Vauxhall) Modellen kann es sein, das die
Stromleitungen wie in der Zeichnung geändert werden müssen damit die
gespeicherten Sender nicht nach dem Ausschalten verloren gehen.
Bitte fragen Sie einen Fachmann oder Ihren Autohändler.
Original Verkabelung
Gelb Gelb
Rot Rot
Wichtig:
Das "Park Schalter (Handbremse)" Kabel muss mit der
Handbremse verbunden werden. Daurch wird GND auf das Kabel
gelegt um eine einwandfrei Funktion des Video Menüs zu gewährleisten.
Im 'General Set Up' Bildschirm Menü, muss der "parking mode" auf 'on'
gesetzt sein. Falsche Einstellungen verletzen geltendes Verkehrsrecht!
https://manual-hub.com/
(Schwarz)
R(Rot)
L(Weiß)
(Gelb)
(Gelb)
(Gelb)
(Gelb)
(Schwarz)
(Grau)
(Pink)
(Grün/Weiß)
Verstärker
R(Rot)
L(Weiß)
Geänderte Verkabelung
Gelb Gelb
Rot
Rot
