CEA MIL116Y Manuel D'instructions
Liens rapides
263
(10 23/64")
1
2
3
100
100
(3 15/16")
(3 15/16")
Ø40
Ø40
(Ø1 37/64")
(Ø1 37/64")
KEY18
UCS25
L. 1500 mm
(L. 4' - 11 1/16")
ROTAZIONE DELLA MANIGLIA
HANDLE ROTATION
1
Ø30
(Ø1 3/16")
MIL116Y
3
(1/8")
Ø18
(Ø45/64")
4
(5/32")
PRODOTTI CORRELATI / RELATED PRODUCTS
FRE74 - FRE202 - MIL91
MANUTENZIONE / MAINTENANCE
STOP
2
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
3
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
_ REV11
CEADESIGN STUDIO
MIL116Y/MILO360
AISI 316L STAINLESS STEEL

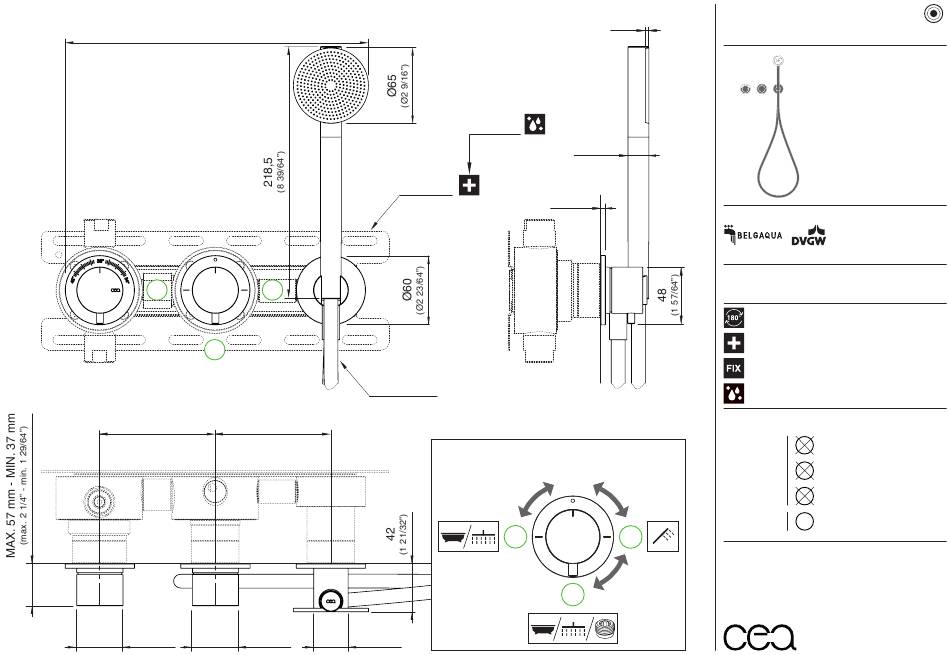

Gruppo miscelatore termostatico
a parete per vasca/doccia
con Acqua Stop System, deviatore
2/3 vie e doccetta
Wall mounted thermostatic mixer
set for bathtub/shower with Acqua
Stop System, 2/3 way diverter and
hand shower
Possibilità di installazione a 180°
Installation possibility at 180°
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
Chiave per pulizia dell'impianto
Key for cleaning out the water system
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
UCS
SYSTEM
ceadesign.it
Manuels Connexes pour CEA MIL116Y
