12.2.2 Soupape de sécurité - Ressort taré
12.2.2.1 Ressort taré

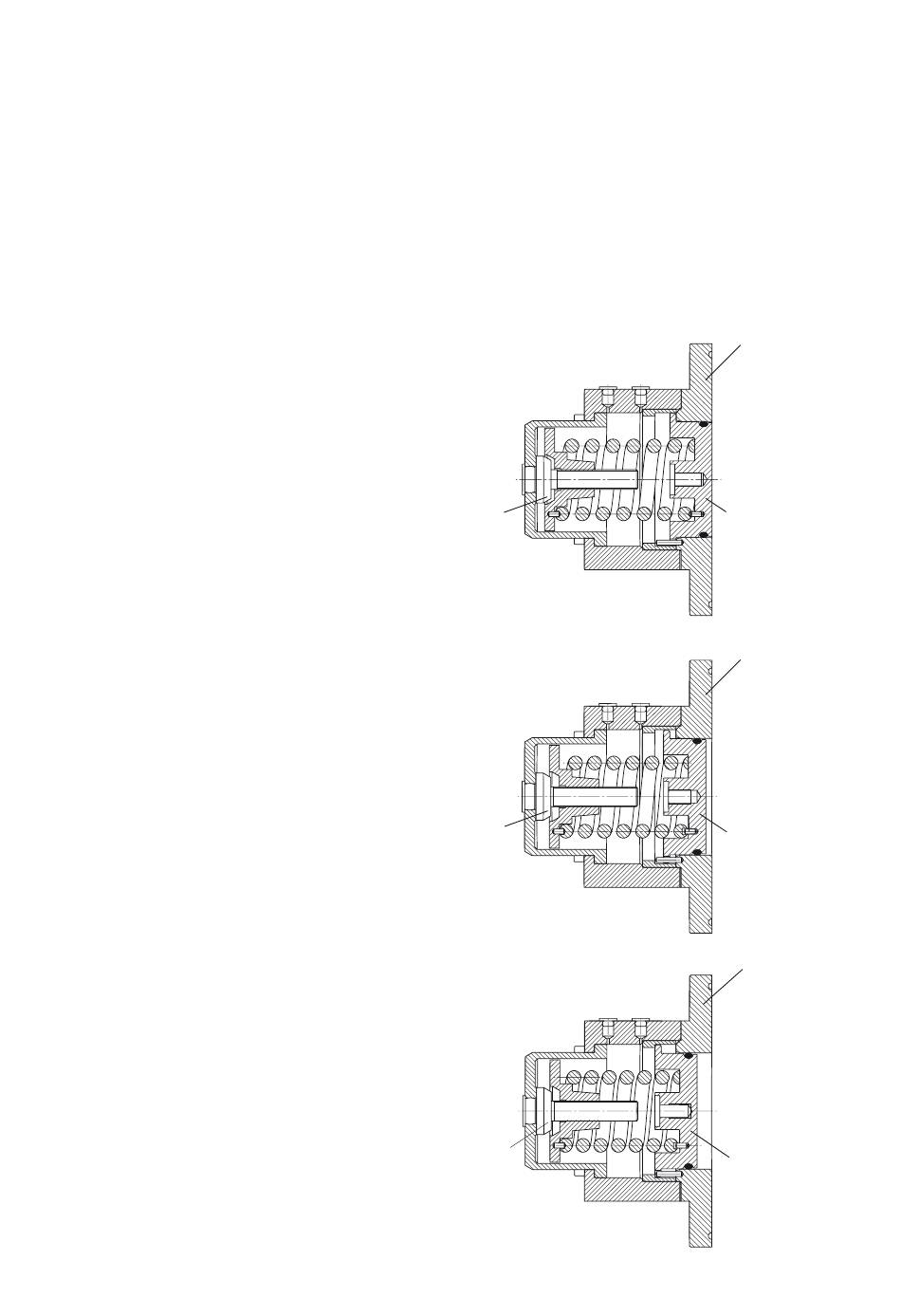

Les figures 1 et 2 illustrent la conception de la soupape de sécurité à ressort taré. La tête de la
soupape (A) est soumise à la pression du liquide dans le corps de pompe d'un côté et à la force du
ressort de l'autre côté. Le ressort agit directement sur la tête de la soupape.
Tourner la vis de réglage du ressort (B) pour modifier la compression du ressort et régler, ainsi, la
pression d'ouverture de la soupape de sécurité.
Utiliser l'outil de serrage fourni avec la pompe, pour tourner la vis de réglage du ressort (B).
La figure 1 montre la soupape de sécurité
complètement fermée. La tête de la
soupape (A) est alignée avec la face avant
du couvercle. La soupape a été réglée en
comprimant le ressort au moyen de sa vis
de réglage (B).
La figure 2 montre la soupape entrouverte.
La pression du liquide à l'intérieur du corps
de pompe a poussé la tête de la soupape
(A) vers la gauche, contre la force du
ressort.
12.2.2.2 Ressort taré complètement ouvert
La figure 3 montre la soupape de sécurité
à ressort taré complètement ouverte.
La pression du liquide à l'intérieur du corps
de pompe a poussé la tête de la
soupape (A) complètement vers la
gauche, contre la force du ressort.
96
B
Figure 1 : Soupape de sécurité
complètement fermée
B
Figure 2 : Soupape de sécurité
entrouverte
B
Figure 3 : Soupape de sécurité
complètement ouverte
A.0500.253 – IM-TL/15.00 FR (11/2011)
Couvercle avant
A
Couvercle avant
A
Couvercle avant
A
