HOMCOM 838-424V80 Mode D'emploi

HOMCOM 838-424V80 Mode D'emploi

Masquer les pouces
Télécharger ce manuel
IN230700394V01_GL
838-424V80
20
STEPS
2 HR
loading

Manuels Connexes pour HOMCOM 838-424V80

Sommaire des Matières pour HOMCOM 838-424V80

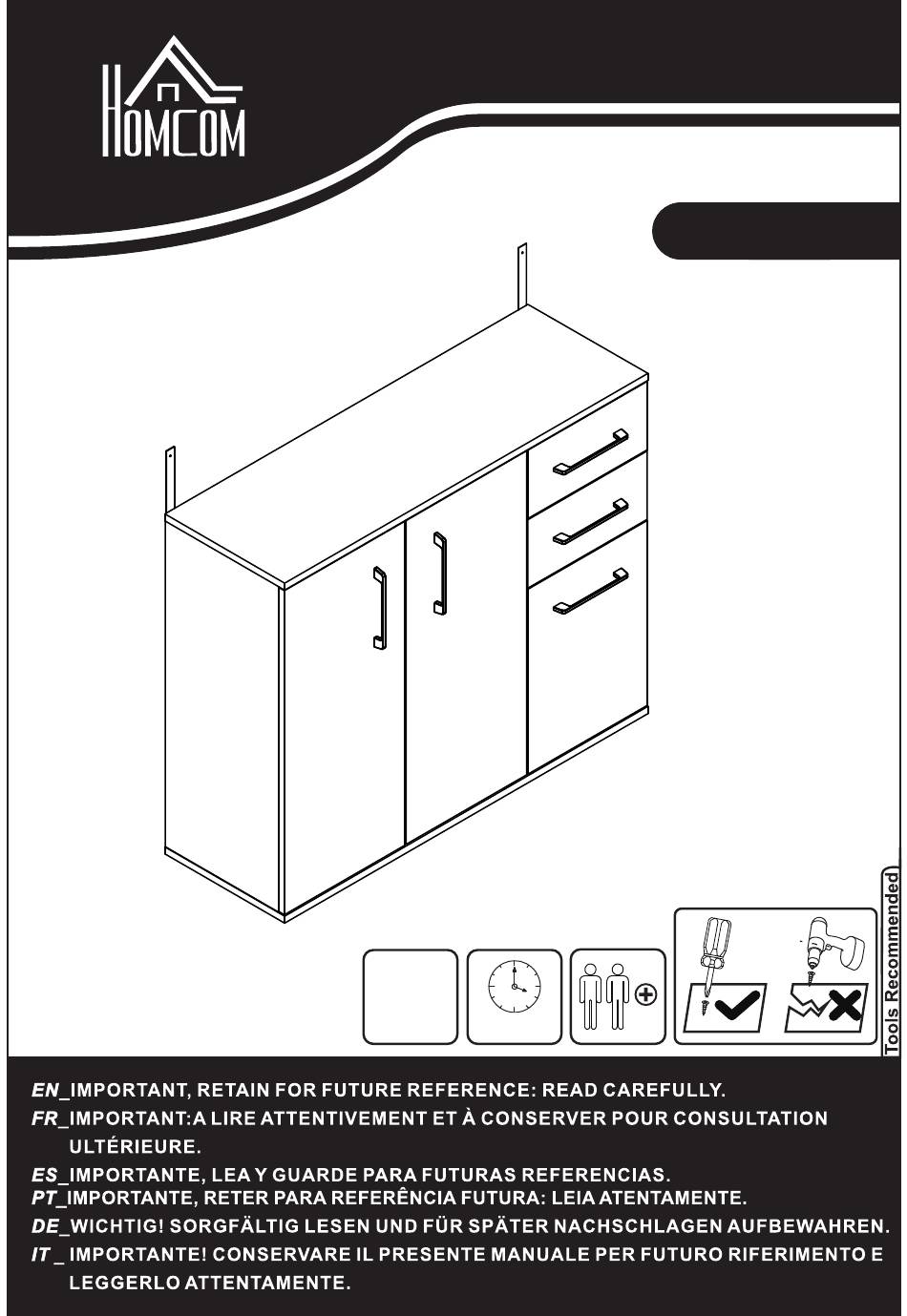

  • Page 1 IN230700394V01_GL 838-424V80 STEPS 2 HR...
  • Page 5 EXPLOSION FIGURE...
  • Page 6 PARTS...
  • Page 7 HARDWARE Ø6x35mm Ø15x10mm Ø6x30mm Ø4x35mm Ø3x12mm +1(spare) +1(spare) +1(spare) +1(spare) +2(spare) Ø4x18mm L280mm Ø3x14mm Ø3.5x14mm +3(spare) Ø4x12mm Ø4x25mm Ø6x30mm Ø3x16mm NOTE EN_Do not confuse similar screws. FR_Ne pas confondre des vis similaires. ES_No confunda tornillos similares. PT_Não confundir parafusos semelhantes. DE_Verwechseln Sie ähnliche Schrauben nicht.
  • Page 8 Move the black paddle upward and pull out (F-2) to the right.
  • Page 9 Ø3x12mm L280mm EN_Please find the exact hole for installation, otherwise it will be misaligned.The screws on the drawer slide must be leveled , otherwise it will affect the smoothness of the d rawer. FR_Identifiez le trou exact pour l'installation, sinon il sera mal aligné. Les vis de la glissière du tiroir doivent être nivelées, sinon cela affectera le fonctionnement du tiroir.
  • Page 10 Ø6x35mm Ø15x10mm Ø6x30mm...
  • Page 11 Ø6x30mm...
  • Page 12 Ø6x35mm Ø3x14mm...
  • Page 13 Ø15x10mm Ø6x30mm 90°...
  • Page 14 Ø3x16mm Ø4x12mm...
  • Page 15 EN_The buckles have 3 optional adjustment FR_Les boucles ont 3 positions d'ajustement possibles ES_Hay 3 posiciones opcionales para ajustar las hebillas. PT_A s fivelas têm 3 ajustamento opcional. DE_Die Steckverschlüsse haben 3 wahlweise Verstellmöglichkeiten IT_Le presentano 3 livelli di regolazione opzionali...
  • Page 16 Ø3x12mm Ø4x18mm Ø4x12mm...
  • Page 17 Ø4x12mm...
  • Page 18 Ø4x12mm E x4...
  • Page 19 Ø4x35mm...
  • Page 20 Ø6x35mm Ø4x18mm Ø15x10mm...
  • Page 21 Ø3x12mm L280mm EN_Please find the exact hole for installation, otherwise it will be misaligned.The screws on the drawer slide must be leveled , otherwise it will affect the smoothness of the d rawer. FR_Identifiez le trou exact pour l'installation, sinon il sera mal aligné. Les vis de la glissière du tiroir doivent être nivelées, sinon cela affectera le fonctionnement du tiroir.
  • Page 23 EN_This is anti-dumping belt that fix the product to the wall and it can be used or not follow your needs. FR_Cette sangle anti-basculement permet de fixer le produit au mur. Elle peut être utilisée ou non selon vos besoins. ES_Esta es una correa anti-vuelco para fijar el producto a la pared, y según sus necesidades, puede utilizarla o no.
