ONE

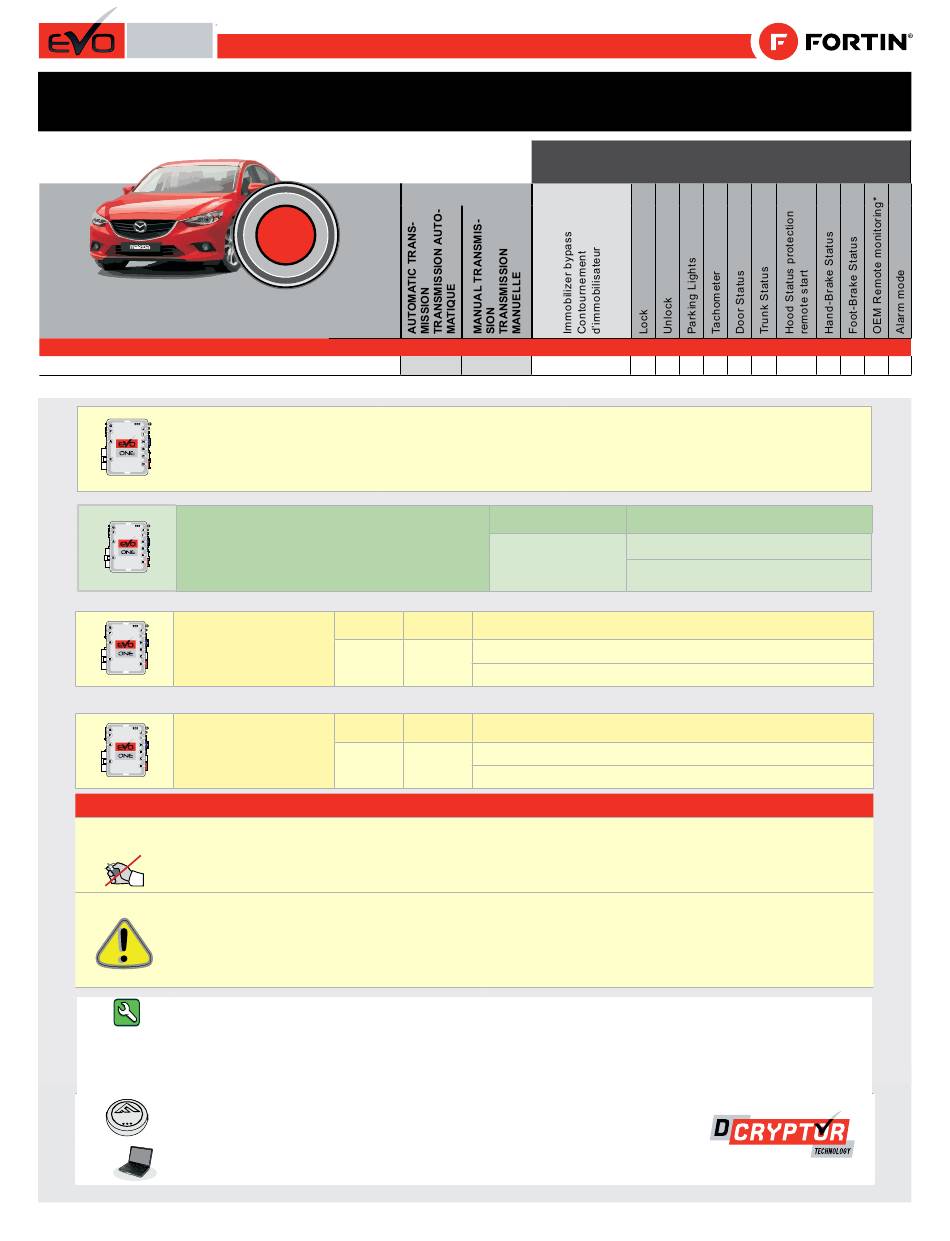

REGULAR INSTALLATION WITH 1 KEY PROGRAMMING

VEHICLE

VEHICULES

MAZDA

Push-to-Start

Fortin Auto Radio Inc

Program remote

Programmez l'option

démarreur à distance:

IF THE ALARM FUNCTION ENABLE: / SI ACTIVATION DE L'ALARME:

Program remote

Programmez l'option

démarreur à distance:

NOTES

*OEM Remote

Monitoring

The vehicle's OEM remote will not operate while

the engine is running.

Fortin Auto Radio Inc

THIS MODULE MUST BE INSTALLED BY

A QUALIFIED TECHNICIAN.

A WRONG CONNECTION CAN CAUSE

PERMANENT DAMAGE TO THE

VEHICLE.

Parts required (Not included)

1X 1K Ohm Resistor (with doorlock)

FLASH LINK MANAGER

Fortin Auto Radio Inc

Software version 3.52 and more

FLASH LINK UPDATER 2

Microsoft Windows Computer &

Internet connection

1 / 8

Page

PUSH

START

YEARS

ANNÉES

2013-2016 PAGE 2

BYPASS FIRMWARE VERSION

VERSION LOGICIELLE CONTOURNEMENT

[

71.

FORD MINIMUM

Program bypass option:

Programmez l'option du contournement:

FUNCTION

FONCTION

starter option:

FUNCTION

FONCTION

starter option:

REV.: 20160426

ADDENDUM - SUGGESTED WIRING CONFIGURATION

Vehicle functions supported in this diagram (functional if

equipped) | Fonctions du véhicule supportées dans ce diagramme

Connection #

PAGE 3

•

]

UNIT OPTION

OPTION UNITE

Fortin Auto Radio Inc

MODE

DESCRIPTION

(+) Accessory 2 (E1)

(+) Accessoire 2 (E1)

MODE

DESCRIPTION

Alarm ON - Remote-starter ON

Alarme ON - Démarreur ON

La télécommande d'origine du véhicule ne sera pas fonctionnelle

Fortin Auto Radio Inc

pendant que le véhicule est en marche.

CE MODULE DOIT ÊTRE INSTALLÉ PAR UN

TECHNICIEN QUALIFIÉ, TOUTE ERREUR DANS

LES BRANCHEMENTS PEUT OCCASIONNER DES

DOMMAGES PERMANENTS AU VÉHICULE.

Pièce(s) requise(s) (Non incluse(s))

1X Résistance 1K Ohm (avec verrouillage de porte)

FLASH LINK MANAGER

Version logicielle 3.52 et plus

FLASH LINK UPDATER 2

Fortin Auto Radio Inc

Ordinateur Microsoft Windows &

connection Internet

GUIDE # 57341

ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ

(fonctionnelles si équipé)

•

This manual may change without notice.

www.fortinbypass.com for latest version.

Ce Guide peut faire l'objet de changement

sans préavis. www.fortinbypass.com pour la

récente version.

DESCRIPTION

OEM Remote status (Lock/Unlock)

monitoring

Suivi des status (Verrouillage/Déverrouil-

lage) de la télécommande d'origine

•

Fortin Auto Radio Inc
