Connexions et composants

SCY-1DALI

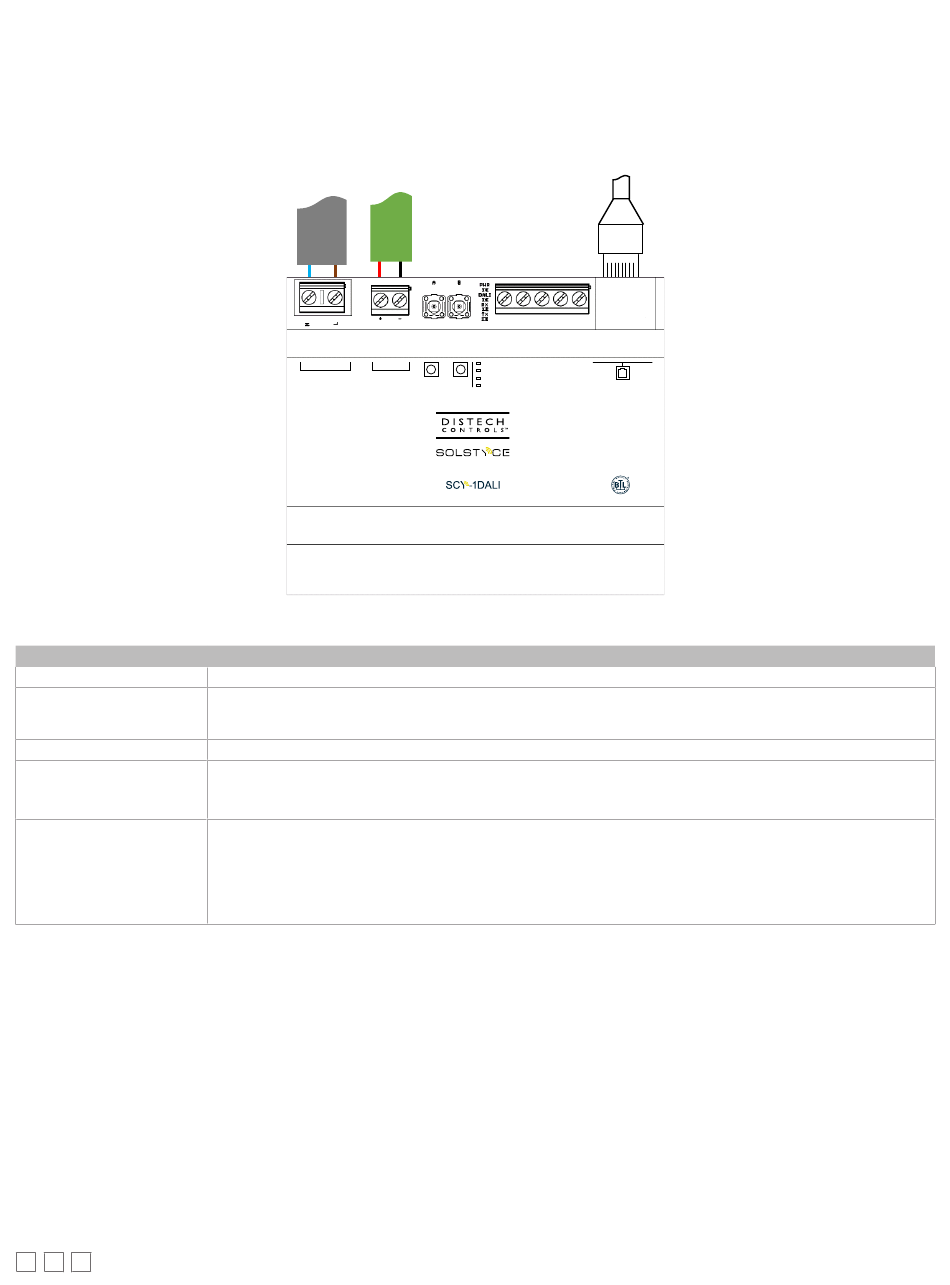

Fig. 3: Connexions de SCY-1DALI
Connexion
Alimentation électrique
DALI
Entrées binaires
Bouton A/bouton B
Ethernet
4 / 6

Alimentation

DALI
N L DA+
Un : 220-240V DALI
50-60Hz
5VA
Description
Assurez-vous que la tension appliquée rentre dans la plage des valeurs admises (220-240 V c.a.).
Connectez le bus DALI aux connecteurs DA+, DA- du port DALI de la passerelle. SCY-1DALI fournit une tension DALI
16 V c.c. au bus. Veuillez respecter la polarité lorsque d'autres alimentations électriques DALI sont connectées au
même bus DALI.
NON UTILISÉES
Lorsque vous appuyez sur le bouton A ou B alors que votre canal DALI est alimenté, une commande de diffusion va
faire basculer les ballasts entre 0 % et 100 % pour un test de la connectivité.
La commande de diffusion s'achève au bout de 30 secondes.
Branchez le câble provenant du réseau IP sur le connecteur Ethernet de la passerelle. Utilisez un câble CAT5 Ethernet.
Si vous communiquez via le réseau local (LAN) du bâtiment, contactez l'administrateur du réseau et assurez-vous que le
trafic sur le port utilisé est autorisé sur l'ensemble de la voie LAN (consultez le manuel d'utilisation de la passerelle pour
plus d'informations).
Avec les réglages par défaut, lorsque vous allumez la passerelle, le DHCP est activé pendant 30 secondes. À la fin de
ce délai, si aucun IP n'est fourni par un serveur DHCP, l'IP par défaut 192.168.100.246 est défini.
Entrées binaires
(NON UTILISÉES)
