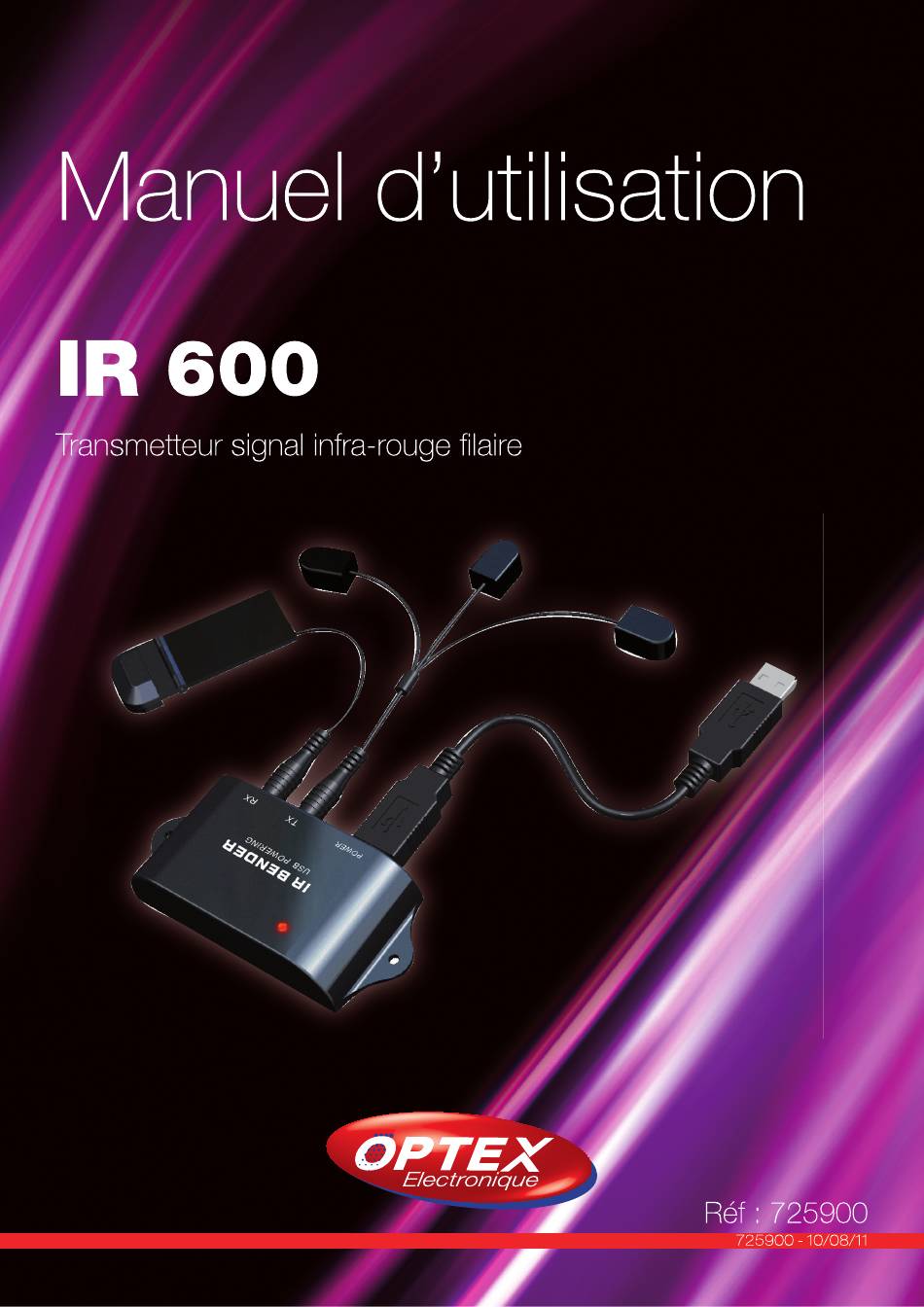

- Page 1 Manuel d'utilisation nsmetteur signal infra-rouge filaire OPTEX E/ectronique Réf : 725900 725900 - 10/08/11...
- Page 2 Son contenu vous fournira des ndications importantes concernant Ie montage, I'installation, I'utllisation, I'entretlen, Ia sécurité. , Les prodults OPTEX sont développés au travers de notre expérience pour répondre ä tous vos besons en vous garantissant économie, efficacité, fiabilité et sécurité...
-
Page 3: Table Des Matières
Table matiöres I. Important............1.1Alimentation électrique 1.2 Conformité 1.3 Recyclage et élimnation. 1.4Champs électriques, magnétques et électromagnétlques ("CEM") , 1.5 Exigences d'installation . II. Contenu du pack ..................III. Description du produit III.1) Fonctionnement du transmetteur . -
Page 4: Important
I. Important Prenez Ie temps de lire ce mode d'emploi avant d'utilser votre transmetteur nfra-rouge, 1.1 Alimentation électrique • Branchez Ies adaptateurs secteur uniquement ä une source 5VoIts. (Connexion USB) • Le réseau électrique est classé comme dangereux, Le seul moyen d'éteindre Ie chargeur est de Ie débrancher de Ia source de courant. -
Page 5: Recyclage Et Élimnation
Par Ia présente, Optex déclare que cet appareil est conforme aux principales exigences et autres disposi- tions pertinentes Directive 1999/5/ (DE. Vous pouvez consulter Ia Déclaration de conformité sur www.optex.fn 1.3 Recyclage et élimination Instructions relatives ä I'élimination des produits hors d'usage. -
Page 6: Du Pack
II . Contenu du pack Au déballage de votre pack, vous devez trouver es éléments décrits ci-dessous . BENDER POWERING POWER nuel d' utilisation Le boitier principal Un cordon USB (Pour I'alimentation en 5V) Une cellule infra-rouge Un report de 3 cellules infra-rouge Deux vis (Pour fixation murale) Une notice en franqais Description du produit... -
Page 7: 111.3)Connexion
111.3)Connexion du transmetteur Alimentation avec Connexion du déport Connexion de Ia connexion 3 cellules IR (4) cellule IR (3) 111.4)Schéma de connexion Alimentation • IRTV Téléviseur IR BENDER POWER Vidéo-projecteur Récepteur SAT Lecteur Meuble dans lequel sont enfermés les équipements contröler Placez les 3 cellules infra-rouge sur la face avant des apparels que vous désirez Piloter : IR signifie infra-rouge,... - Page 8 Cellule infra-rouge réceptrice Alimentation Le transmetteur peut étre caché dans Ie tiroir du meuble. A_JSW Cellule irifra-rouge émettrice 111.4) A limentation du systeme Connectez Ie systöme comme sur es schémas décrits ci-dessous a) Connexion sur Ie port USB de votre téléviseur in 1 HDMI b) Connexion...
-
Page 9: Connexions
c) Connexion avec un transformateur USB/5volts Cette connexion est possble avec un transformateur 220V/5V non fournt. Utilisé dans Ie cas ou vous ne disposez pas de connexion USB sur d'autre appareils pour alimenter Ie transmetteur. IV. Connexions IV.I) Connexion de Ia cellule infra-rouge sur écran plat... -
Page 10: Réglages De I'angle De Visée
IV.3) Réglages de I'angle de visée La distance d'utilisation dot étre comprise entre O,3métre et 5 mötres. 4.7m V. En cas de problöme * La LED n'est pas allumée sur le transmetteur - Vérifiez que Ia connexion USB est correctement effectuée - Vérifiez que I'apparal sur Iequel vous avez connecté... - Page 12 ALMET E/ectroniqtlf.—l NORDVNE France Production Electronique PROFFSS10NNFt5 L •ENERGIE MAiTRlSÉE Société NORMAND OPTEX 117 Bld Eugene Thomas 62110 Hénin-Beaumont www.optex.fr...
