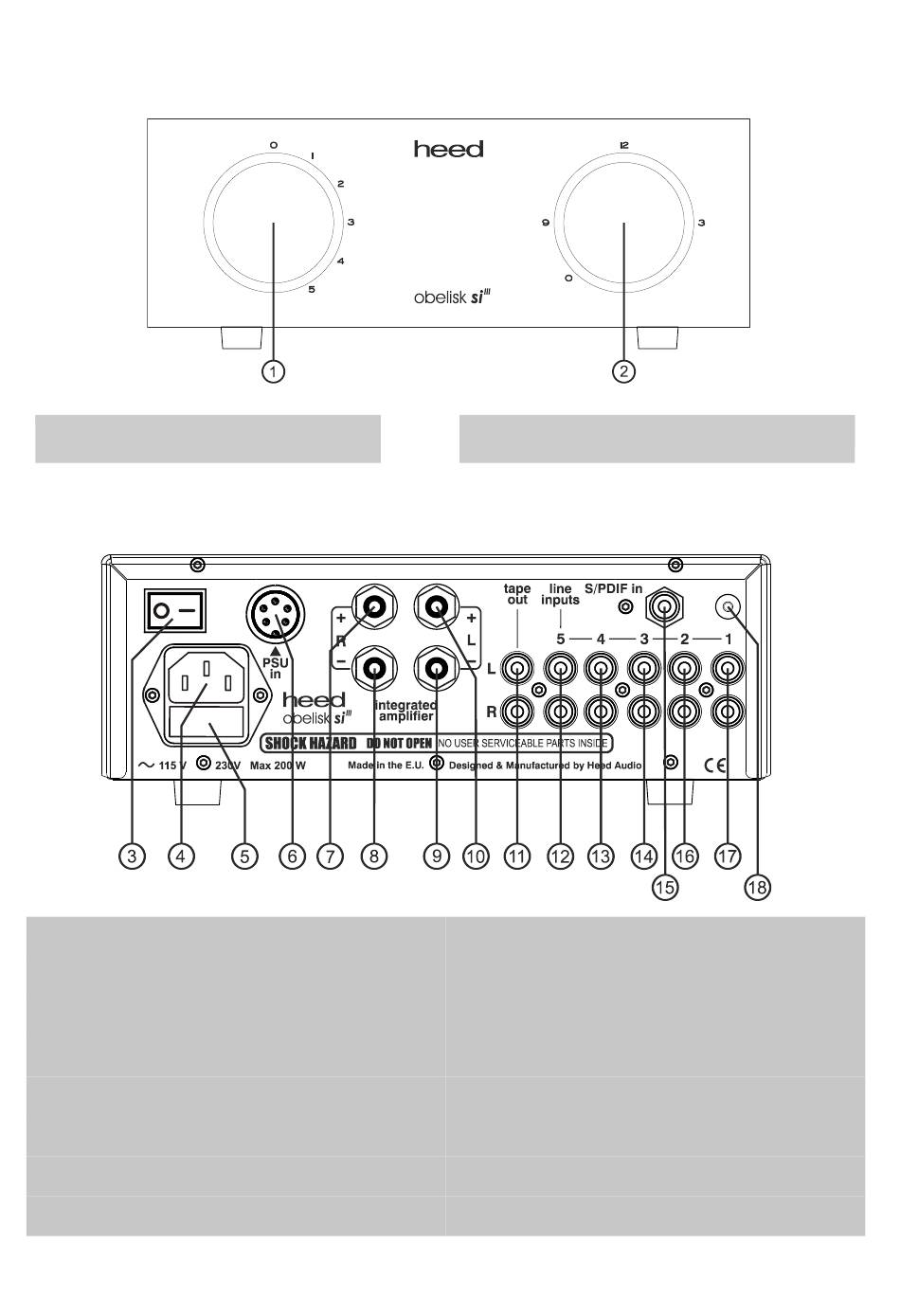

Présentation des commandes et de la connectique

Face avant

1 bouton sélecteur d'entrée
Face arrière
3 Interrupteur marche/arrêt
4 Connecteur secteur IEC
5 Réceptacle fusible secteur
6 Connecteur alimentation X2 (PSU in)
7 Sortie HP canal droit "+"
8 Sortie HP canal droit "–"
9 Sortie HP canal gauche "+"
10 Sortie HP canal gauche "–"
2 bouton de volume
11 Sortie Tape out
12 Entrée ligne No. 5.
13 Entrée ligne No. 4.
14 Entrée ligne No. 3.
15 Entrée S/PDIF (utilisée avec carte DAC)
16 Entrée ligne No. 2.
17 Entrée ligne No. 1 / ou carte optionnelle
18 Borne de mise à la masse (phono)
