Deutsch
Montage- und Bedienungsanleitung

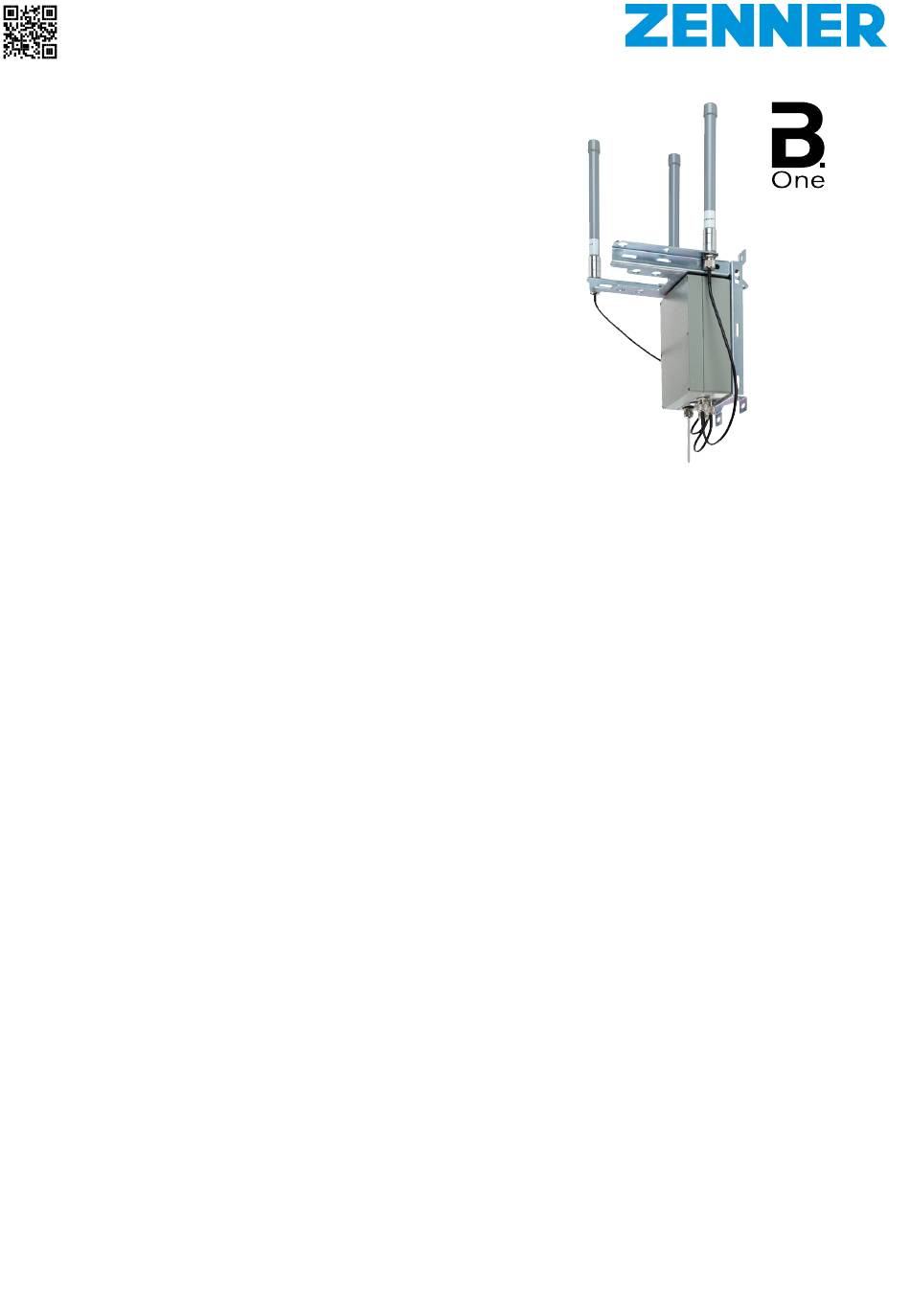

B.One Gateway outdoor
1. Allgemeine Informationen
1.1. Bestimmungsgemäße Verwendung
Die Betriebssicherheit ist nur bei bestimmungsgemäßer
Anwendung laut Hersteller gewährleistet. Es wird keine
Haftung bei Schäden durch anderweitige Anwendungen
übernommen. Jedwede Veränderung ist nur mit
Zustimmung des Herstellers zulässig. Anderenfalls
erlischt die Herstellererklärung.
1.2. Sicherheitshinweise
Falls die Notwendigkeit besteht einen neuen
Stromanschluss zu setzen, ist eine Montage und
Inbetriebnahme nur durch geschultes Fachpersonal
auszuführen. An elektrischen Anlagen dürfen nur
geschulte Elektrofachkräfte arbeiten. Sie müssen die
ihnen übertragenen Arbeiten zu jeder Zeit beurteilen,
mögliche Gefahrenquellen erkennen und geeignete
Sicherheitsmaßnahmen treffen können. Die
Montagearbeiten sind nur in spannungsfreiem Zustand
durchzuführen. Gültige Vorschriften und Normen sind
zu beachten.
Bei der Montage des Gateways sind die jeweiligen
nationalen Normen zur Errichtung von
Antennenanlagen zu beachten.
2. Produktbeschreibung
2.1. Verwendungszweck
Die B.One Gateways nutzen die leistungsfähige LoRa-
WAN® Technologie, deren hervorragende
Gebäudedurchdringung und weiträumige
Netzabdeckung die Konnektivität von IoT Sensoren in
der Regel auch unter schwierigen Umwelt- und
Installationsbedingungen gewährleisten.
Das outdoor gateway eignet sich ideal zur LoRa
Netzabdeckung in ländlichen und urbanen Bereichen,
um die Daten von einer hohen Anzahl von Sensoren zu
empfangen. Das Gerät kann sparten- bzw.
medienübergreifend für eine Vielzahl von
IoT-Anwendungen eingesetzt werden und ist fester
Bestandteil der ZENNER IoT-Systemlösungen. Mit
einigen wenigen Gateways können so bereits ganze
Städte mit LoRaWAN® abgedeckt werden.
Durch das sehr robuste Gehäuse aus lackiertem
Aluminium ist das outdoor gateway sehr belastbar
gegenüber extremen Witterungsbedingungen und
zeichnet sich durch eine hohe Ausfallsicherheit aus.
Das B.One Gateway outdoor nutzt neben den beiden
externen LoRa-Antennen auch eine externe
LTE-Antenne, um eine bestmögliche Verbindung ins
Backend zu gewährleisten.
Abb. 1
2.2. Lieferumfang
Das Gateway wird in einem teilmontierten Zustand
ausgeliefert. Abhängig von der jeweils umzusetzenden
Montagesituation sind hierbei verschiedene
Vorbereitungen und Montageschritte notwendig. Des
Weiteren ist es gegebenenfalls notwendig, zusätzliches
Montagematerial, welches sich nicht im Lieferumfang
befindet, zu beschaffen.
Gateway - vormontiert auf Montageträger
■
Montagebügel mit Muttern, Federring und Schei-
■
ben
2x Distanzhülsen für den Montagebügel
■
2x 868 MHz LoRaWAN®-Antennen
■
1x LTE-Breitbandantenne
■
3x Antennenkabel
■
Kabelbinder
■
2x RJ 45 Stecker
■
Potentialausgleichkabel (16 mm²)
■
Wetterfestes Netzwerkkabel (5 m) mit
■
PG-Kabelverschraubung
Wasserfester LAN-Connector
■
PoE Injector
■
Netzkabel für den PoE Injector
■
2x Sicherungsstopfen
■
2.3. Montageort
Um eine bestmögliche LoRaWAN®-Netzabdeckung zu
erreichen, wird aufgrund technologiebedingter Vorteile
eine möglichst hohe Montageposition empfohlen.
Ist beispielsweise ein Dach oder Turm mit möglichen
Montageplätzen vorhanden, sollte dieser Montageort
bevorzugt werden.
Nachdem der bevorzugte Montageort ausgewählt
wurde, sollten Sie vor der Anbringung die
Mobilfunkverbindung an diesem Ort überprüfen.
