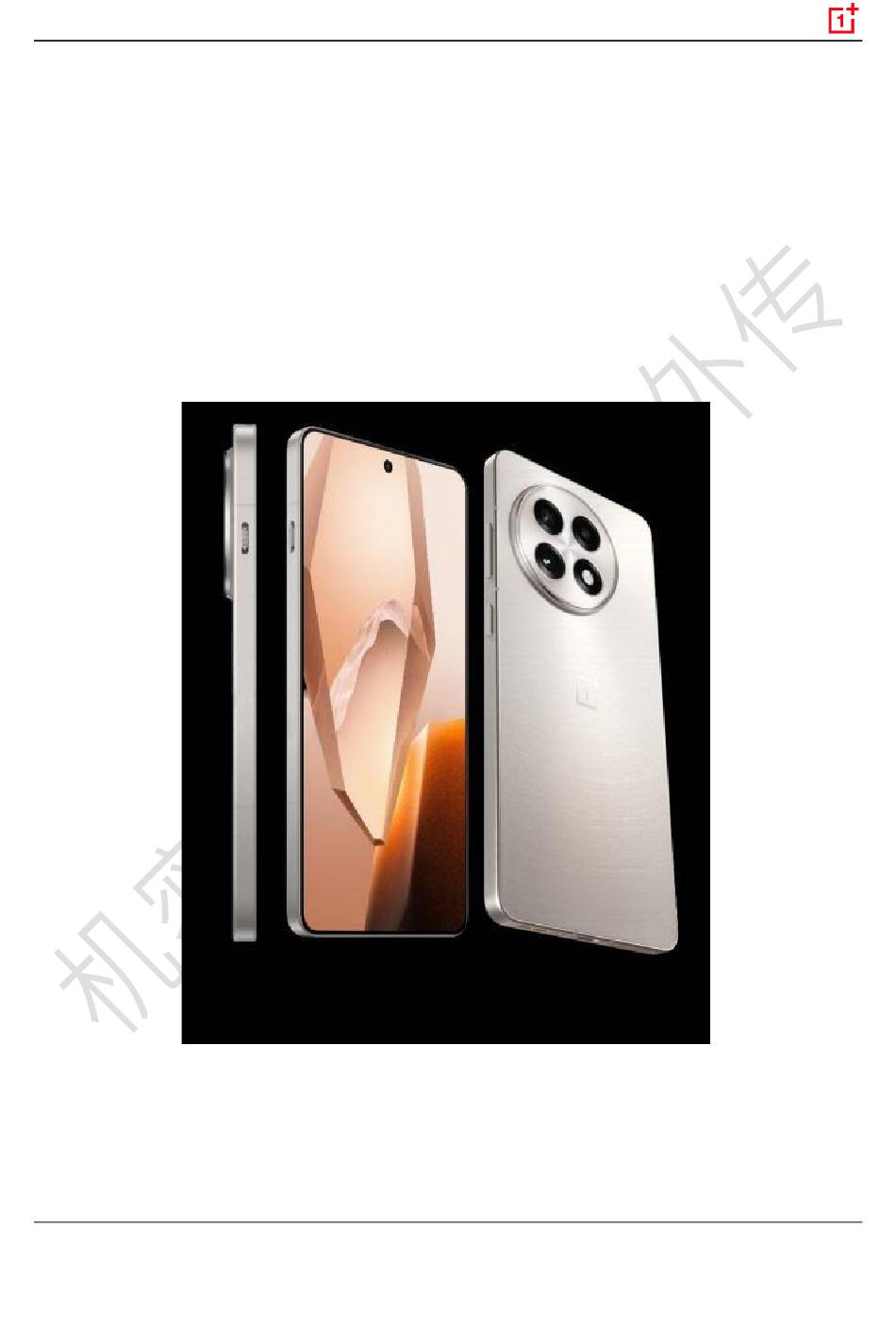

- Page 1 OnePlus 13R (CPH 2645) Manuel de service _ V1.0 1 第 页 共 66 页...
- Page 2 Contenu Lignes directrices ..................................................3 Informations générales sur l'entretien ......................................... 6 téléphone mobile Structure Dispositif Vue éclatée ....................................7 Dessin de l'aspect du produit ..........................................7 Diagramme d'explosion structurelle d'un téléphone portable .............................. 8 Liste des matériaux correspondant au diagramme d'explosion ............................9 Etapes du démontage ..............................................
- Page 3 Lignes directrices Ce manuel s'applique uniquement à la réparation du OnePlus 13R. Tout le contenu est la propriété de One Plus, et il est strictement interdit de le copier, de le modifier ou de le réimprimer sans autorisation. Veuillez lire attentivement le manuel et suivre scrupuleusement les instructions pour le service d'entretien. Si vous avez des questions, veuillez contacter le service clientèle officiel de OnePlus.
- Page 4 stabiliser le téléphone mobile pendant le fonctionnement et éviter tout dommage supplémentaire causé par un glissement accidentel. En même temps, il faut veiller à ce que les particules brisées ne tombent pas à l'intérieur du téléphone pendant le fonctionnement. Attention Faites attention à...
- Page 5 Remarque : OnePlus ne sera pas responsable des dommages matériels, corporels ou autres problèmes de sécurité causés par le non-respect des instructions de réparation et d'entretien. La responsabilité de OnePlus en vertu des lois applicables en matière de responsabilité du fait des produits n'est pas affectée. L'entretien par des réparateurs non agréés peut affecter la garantie de l'ensemble de l'appareil.
- Page 6 One Plus pour le test afin de garantir l'exactitude des résultats du test. ( 8 ) Si vous avez des questions concernant les services de réparation de ce produit, veuillez contacter le service clientèle officiel de OnePlus à l'adresse https://service.oneplus.com/.
- Page 7 téléphone mobile Structure Dispositif Vue éclatée Dessin de l'aspect du produit Figure 3-1-1 7 第 页 共 66 页...
- Page 8 Diagramme d'explosion structurelle d'un téléphone portable Figure 3-2-1 8 第 页 共 66 页...
- Page 9 Liste des matériaux correspondant au schéma d'explosion Matériel nécessaire à l'entretien * Corrélatio ( Outre le remplacement de ce matériel, les matériels auxiliaires pertinents doivent Nom de l'article être remplacés. Numéro de série Dessin physique Si deux ou plusieurs matériaux sont remplacés en même temps, un seul ( Composant ) exemplaire du même matériau auxiliaire est nécessaire ) Assemblage de l'écran 1 PCS...
- Page 10 Matériel nécessaire à l'entretien * Corrélatio ( Outre le remplacement de ce matériel, les matériels auxiliaires pertinents doivent Nom de l'article être remplacés. Numéro de série Dessin physique Si deux ou plusieurs matériaux sont remplacés en même temps, un seul ( Composant ) exemplaire du même matériau auxiliaire est nécessaire ) ( 3 ) AA577 couvercle de batterie en verre grand dos structure adhésive collage...
- Page 11 Matériel nécessaire à l'entretien * Corrélatio ( Outre le remplacement de ce matériel, les matériels auxiliaires pertinents doivent Nom de l'article être remplacés. Numéro de série Dessin physique Si deux ou plusieurs matériaux sont remplacés en même temps, un seul ( Composant ) exemplaire du même matériau auxiliaire est nécessaire ) Assemblage de la caméra téléobjectif arrière 1 PCS...
- Page 12 Matériel nécessaire à l'entretien * Corrélatio ( Outre le remplacement de ce matériel, les matériels auxiliaires pertinents doivent Nom de l'article être remplacés. Numéro de série Dessin physique Si deux ou plusieurs matériaux sont remplacés en même temps, un seul ( Composant ) exemplaire du même matériau auxiliaire est nécessaire ) Assemblage du...
- Page 13 Matériel nécessaire à l'entretien * Corrélatio ( Outre le remplacement de ce matériel, les matériels auxiliaires pertinents doivent Nom de l'article être remplacés. Numéro de série Dessin physique Si deux ou plusieurs matériaux sont remplacés en même temps, un seul ( Composant ) exemplaire du même matériau auxiliaire est nécessaire ) Assemblage FPC 1PCS de la carte C...
- Page 14 Matériel nécessaire à l'entretien * Corrélatio ( Outre le remplacement de ce matériel, les matériels auxiliaires pertinents doivent Nom de l'article être remplacés. Numéro de série Dessin physique Si deux ou plusieurs matériaux sont remplacés en même temps, un seul ( Composant ) exemplaire du même matériau auxiliaire est nécessaire ) Câble RF noir ( 158.5 mm 8180600009 RF cable ) 1 pcs...
- Page 15 Matériel nécessaire à l'entretien * Corrélatio ( Outre le remplacement de ce matériel, les matériels auxiliaires pertinents doivent Nom de l'article être remplacés. Numéro de série Dessin physique Si deux ou plusieurs matériaux sont remplacés en même temps, un seul ( Composant ) exemplaire du même matériau auxiliaire est nécessaire ) ( 2 ) AA577 couvercle de batterie en verre grand dos structure adhésive collage...
- Page 16 Matériel nécessaire à l'entretien * Corrélatio ( Outre le remplacement de ce matériel, les matériels auxiliaires pertinents doivent Nom de l'article être remplacés. Numéro de série Dessin physique Si deux ou plusieurs matériaux sont remplacés en même temps, un seul ( Composant ) exemplaire du même matériau auxiliaire est nécessaire ) Plateau SIM...
- Page 17 Etapes du démontage Liste des outils de démontage et d'installation Non. Outil Image Description Remarque L'un des deux répond aux exigences ; n'hésitez pas à en Prévient les dommages électrostatiques choisir un. Bracelet antistatique L'un des deux répond aux Outil pour déconnecter le couvercle exigences ;...
- Page 18 L'un des deux répond aux Outils pour surfaces et surfaces (vis (en exigences ; n'hésitez pas à en croix, diamètre 1,6 mm)) choisir un. Tournevis L'un des deux répond aux Bouton d'ajustement de exigences ; n'hésitez pas à en Outil de déconnexion des boutons choisir un.
- Page 19 Remarque : Retirez le plateau SIM en suivant les instructions ; Placez ensuite le téléphone portable dans l'outil n° 2 de la liste des outils de démontage/installation et chauffez-le à 85 °C pendant 5 à 8 minutes ; Pour les équipements de chauffage alternatifs, veuillez suivre les instructions de l'équipement alternatif ;...
- Page 20 4. Nettoyez le ruban adhésif double face sur le bord du couvercle de la batterie avec l'outil n° 5 de la liste des outils de démontage et d'installation, 5. Utilisez l'outil n° 5 de la liste des outils de démontage et d'installation pour nettoyer les résidus de colle sur le support de la carte principale, Attention : Ne pas toucher la batterie pour éviter de l'endommager...
- Page 21 2 Retirer le support de la carte principale de la position d'arrachement, comme indiqué sur la figure ; AVERTISSEMENT : Respectez toujours les directives prescrites lors de la manipulation des piles intégrées ! Une mauvaise manipulation peut entraîner des accidents, tels que des fuites, des gonflements et d'autres événements majeurs mettant en danger la sécurité...
- Page 22 2. Retirez le papier déchiré sur le côté droit de la batterie ; 22 第 页 共 66 页...
- Page 23 Déposer 0,2 ml de solvant organique (tel que de l'alcool ou de l'alcool isopropylique) dans la position de la poignée (telle que la ligne rouge) ; Placez le téléphone mobile sur le côté pendant 5 à 10 secondes et laissez le solvant organique dissoudre la bande adhésive double face, ce qui permet un démontage rapide ;...
- Page 24 Note : Retirez le plateau SIM conformément aux instructions, puis retirez le couvercle arrière et le support de la carte mère ; Démonter l'ensemble de la caméra arrière grand angle Ouvrez la boucle BTB (flèche rouge) et tirez-la lentement vers le haut pour retirer la caméra grand angle ;...
- Page 25 Note : Retirer le plateau SIM, retirer le couvercle arrière et les 2 vis (seulement 8PCS dans la figure) selon les instructions. ETIRER LE HAUT PARLEUR RÉPARATION PROFESSIONNELLE RECOMMANDÉE Démontez ensuite délicatement le BOX de l'enceinte vers le haut à partir de la position de l'enceinte (comme indiqué par la flèche) ;...
- Page 26 Attention : Retirez le plateau SIM, le couvercle arrière, le support de la carte principale, le module de batterie, le haut-parleur et l'assemblage FPC de la carte C conformément aux instructions. Ouvrir le BTB de l'écran (comme la flèche rouge) [ Retirer le câble RF noir ] Fixer l'extrémité...
- Page 27 2. Démonter le fil RF blanc jusqu'à la position de l'assemblage de la plaque auxiliaire (attention à ne pas tirer fort sur le fil RF, sinon il se cassera). [Démontage de l'ensemble de la plaque auxiliaire ] 1. Tenir le bas de la plaque auxiliaire dans la main, tirer vers le haut à...
- Page 28 Note : Retirez le plateau SIM conformément aux instructions, et retirez l'assemblage du couvercle arrière et de la carte principale de la fourchette ; Démontage de 1. Utilisez ensuite l'outil n° 5 de la liste des outils de démontage et d'installation pour décoller la feuille de graphite de la caméra l'ensemble de la caméra frontale ;...
- Page 29 [ Enlèvement du gel thermique de la carte mère ] 1. Enveloppez la tige de démontage avec un chiffon non poussiéreux et nettoyez le gel conducteur thermique sur la carte principale ; [ Retirer le gel thermique de l'assemblage de l'écran ] 1.
- Page 30 2. Démontez le récepteur par le bas (comme la flèche rouge) et soulevez-le doucement pour le séparer de la partie inférieure du ruban adhésif double face ; retirer le ruban adhésif double face (flèche rouge) au bas du récepteur et du FPC, et veiller à ne pas toucher l'écran dans la zone métallique.
- Page 31 support de clé de volume 2PCS. (Support de clé de volume réutilisable) 2. Enfin, utilisez l'outil n° 5 pour faire sortir la clé de volume dans la liste des outils de démontage et d'installation. Remarque : Retirez le plateau SIM, le couvercle arrière, le support de la carte principale, l'appareil photo téléobjectif arrière, l'appareil photo grand angle arrière, l'appareil photo principal arrière, l'appareil photo avant et la carte principale selon les...
- Page 32 [Démonter la touche de volume et la touche d'alimentation FPC ] Utilisez l'outil n° 5 de la liste des outils de démontage et d'installation pour soulever doucement la position de démontage du FPC (comme la flèche rouge) afin de séparer le FPC de la bande adhésive double face ;...
- Page 33 Remarque : Retirez le plateau SIM, le couvercle arrière, le support de la carte principale, l'appareil photo téléobjectif arrière, l'appareil photo grand angle arrière, l'appareil photo principal arrière, l'appareil photo avant et la carte principale selon les instructions. 1. Utiliser ensuite l'outil NO. 7 de la liste des outils de démontage et d'installation pour démonter la clé...
- Page 34 3. Poussez-la doucement vers l'intérieur à partir de l'extérieur de la clé latérale en trois parties (par exemple, marquée d'un cercle rouge). Remarque : Retirez le plateau SIM, le couvercle arrière, le support de la carte principale, le téléobjectif arrière, l'appareil photo grand angle arrière, l'appareil photo principal arrière, l'appareil photo avant et la carte principale, la batterie, le haut-parleur, la carte C FPC, la carte auxiliaire et le moteur,...
- Page 35 Étapes de l'installation Processus d'installation Contenu Illustration Notes En utilisant le nouvel ensemble d'écran, retirez tous les films de Installer l'ensemble de l'écran protection de l'écran. 1. Fixer la clavette latérale en trois parties (comme la flèche rouge) Installé avec avec l'outil n°...
- Page 36 Attention, la position de l'aimant est à gauche lors de l'installation de la clé latérale à trois sections ; Fixer la bille en acier et l'installer sur la position de contrôle centrale du support de clé latérale à trois sections ; Serrer le support de la clé...
- Page 37 Fixez la clé FPC avec l'outil n° 5 de la liste des outils de démontage/installation, installez-la dans la fente FPC (comme la flèche rouge), et appuyez sur les deux extrémités (comme le cercle rouge) pour vous assurer qu'elle est bien en place ; Installer le ruban adhésif double face du FPC, le coller sur le FPC et le presser en même temps ;...
- Page 38 Placez le téléphone mobile sur le côté et installez les touches de volume en parallèle dans la rainure d'alimentation (il n'est pas nécessaire de distinguer les directions) ; Fixez le support de la touche de volume à l'aide de l'outil n° 5 de la liste des outils de démontage et d'installation, en orientant l'orifice de démontage vers l'intérieur (comme indiqué...
- Page 39 3. Appuyez sur le FPC du récepteur à l'aide de l'outil n° 5 de la liste des outils de démontage et d'installation pour qu'il s'adapte parfaitement à la bande adhésive double face ; Note : Après avoir installé le haut-parleur, veuillez installer la carte mère, l'appareil photo avant, l'appareil photo principal arrière, l'appareil photo grand angle arrière, l'appareil photo téléobjectif arrière, le support de la carte mère, le couvercle arrière et le plateau SIM conformément aux...
- Page 40 REMARQUE : Après avoir installé le moteur, suivez les instructions pour installer la carte mère, le haut-parleur, le couvercle arrière et le plateau SIM. Dans la position métallique de l'écran (comme indiqué par la flèche) ; Appliquer légèrement le gel thermique en forme de W.
- Page 41 appuyer sur la caméra frontale à la main pour s'assurer qu'elle est être réparés par des bien en place ; professionnels ) 2. Installer la caméra BTB 3. Coller la nouvelle feuille de graphite de la caméra frontale et la rendre plate.
- Page 42 Fixez la petite carte, avec le câble RF tourné vers l'écran et l'interface USB alignée sur le trou USB, et installez-la obliquement dans la fente de la petite carte par le bas ; Appuyer enfin sur la position de la boucle ; Snap screen BTB snap REMARQUE : Après avoir installé...
- Page 43 3. Installer les fils RF blanc et noir dans la goulotte FR (comme les lignes rouges). Note : Après avoir installé la ligne RF, veuillez installer le module de batterie, la carte auxiliaire, le haut-parleur, le support de la carte mère, le couvercle arrière et le plateau SIM conformément aux instructions.
- Page 44 Note : Après avoir installé la carte C FPC, veuillez installer le module de batterie, le haut-parleur, le support de la carte mère, le couvercle arrière et le plateau SIM conformément aux instructions. 1. Fixez le haut-parleur et installez-le dans la fente du haut-parleur par le bas (comme la ligne rouge) ;...
- Page 45 Boucle de l'appareil photo Boucle BTB Serrer le couvercle du bouclier BTB de la caméra principale à l'aide d'une pince en plastique, puis l'aligner et le boucler en place ; REMARQUE : Après avoir installé la caméra principale arrière, suivez les instructions pour installer le support de la carte mère, le couvercle arrière et le plateau SIM.
- Page 46 Fixez la borne BTB de la caméra grand angle (comme le cercle rouge) et installez-la dans l'emplacement de la caméra grand angle sur la carte mère ; Installation de la caméra arrière grand angle (recommandée pour une maintenance professionnelle) Boucle BTB Note : Après avoir installé...
- Page 47 1. Utilisez un nouveau papier facile à déchirer pour la batterie, et emballez la batterie en suivant les étapes 1 à 5, comme indiqué sur la figure ; Déchirez le papier de démoulage, le dos tourné vers le haut, et placez le papier facile à...
- Page 48 REMARQUE : Après avoir installé la batterie, suivez les instructions pour installer le support de la carte mère, le couvercle arrière et le plateau SIM. Tenez les deux côtés du support de la carte mère avec les deux mains, installez d'abord la partie supérieure, puis descendez-la à tour de rôle pour vous assurer que la boucle est installée en place ;...
- Page 49 Appliquez la bande adhésive double face du nouveau couvercle de la Couvercle arrière ou batterie sur le couvercle de la batterie, puis déchirez le film de protection. assemblage du couvercle arrière Alignez le couvercle de la batterie avec l'appareil photo du téléphone portable et installez-le de gauche à...
- Page 50 Calibrage après-vente Scène d'étalonnage Afin de garantir le fonctionnement normal du téléphone portable, un étalonnage doit être effectué après le démontage de l'appareil. L'absence d'étalonnage peut entraîner des problèmes tels que l'absence de flou en mode portrait ou l'altération de l'effet de flou. Étalonnage et outils d'étalonnage Non.
- Page 51 Version imprimée de la carte imprimée Outils pour les caméras, pouvant être Exigences en matière d'impression : Carte d'affichage de l'appareil installés par l'utilisateur lui-même Conserver la taille originale et ne pas la photo mettre à l'échelle ; conserver l'uniformité des couleurs ; garder le produit plat et sale lors de l'utilisation.
- Page 52 Illustration 4. Cliquez sur " Afficher la couleur 5. Calibrer le résultat de la réussite 6. Après avoir cliqué sur Pass, Processus Etalonnage de la température" sur l'interface et le renvoyer manuellement après l'étalonnage passer automatiquement au point suivant : suivante : étalonnage de la longueur d'onde post-spectrale après-vente...
- Page 53 Illustration 7. Cliquez sur " Après-vente 8. Étalonner le résultat PASS 9. Cliquez sur Passer pour Processus calibration longueur d'onde" pour lancer la et le renvoyer manuellement après l'étalonnage accéder à l'article suivant : calibration de l'empreinte calibration ; digitale du dauphin Illustra tion 53 第...
- Page 54 Processus 10. Cliquez sur "START" pour commencer 11. Cliquez sur NEXT (il n'est pas nécessaire de 12. Cliquez sur NEXT (pour placer la tête en l'étalonnage. placer la tête d'empreinte digitale). caoutchouc rayée). 13. L'interface affiche " 14. Après-vente trois coups 15.
- Page 55 Illustration 16. Retour manuel après 17. Dans l'efficacité intelligente 18. Dans l'étalonnage du moteur test réussi l'interface de calibrage, cliquez sur "Calibration" Cliquez sur "Démarrer l'étalonnage", et la vibration Processus pour afficher PASS et passer automatiquement à apparaîtra après quelques secondes d'attente. l'étape suivante.
- Page 56 19. Retour automatique, 20. Pour la valeur de Hall à trois sections 21. Revenez manuellement et cliquez sur Processus cliquez sur PASS pour passer à l'élément Pour l'étalonnage, cliquez sur "Start" et faites PASS pour passer automatiquement à l'élément suivant : étalonnage trois axes Hall trois basculer le commutateur à...
- Page 57 Illustration Le processus d'étalonnage est alors terminé. Une fois le processus d'étalonnage terminé, le téléphone portable doit être redémarré pour que l'étalonnage prenne effet ! Entrez dans le test de fonctionnement après le redémarrage. 57 第 页 共 66 页...
- Page 58 Diagnostic des pannes et test fonctionnel Détection générale du gestionnaire de téléphone APP 7.1. 1 Description de la fonction : le diagnostic général fournit des informations de base sur votre appareil, vérifie le matériel et les fonctions connexes et effectue un autodiagnostic afin d'identifier toute erreur potentielle. Il propose également des conseils et des suggestions pour résoudre les problèmes détectés, ce qui vous aide à...
- Page 59 Démarrez le gestionnaire de téléphone APP > Cliquez sur l'icône à trois points dans le coin supérieur droit > Sélectionnez les diagnostics> Cliquez sur l'icône à trois points dans le coin supérieur droit > Sélectionnez les enregistrements > Cliquez sur n'importe quel enregistrement de diagnostic historique > Affichez les résultats détaillés du diagnostic.
- Page 60 Seria l Exigences du test Élément de test 2. Vérifier s'il y a des vibrations ou une faible sensation de vibration. S'il n'y a pas de phénomène de ce type, le produit est bon. Test automatique sur écran Le test automatique des téléphones portables affiche PASS et passe automatiquement à l'élément de test suivant, ce tactile qui est un bon produit.
- Page 61 Seria l Exigences du test Élément de test Entrez dans l'interface de dialogue derrière la caméra et vérifiez s'il y a des points noirs, des lignes noires et des écrans de fleurs. Pour l'interface noire, vérifiez s'il y a des points lumineux, des points blancs et des écrans floraux. Aperçu de la troisième caméra arrière Vérifier si l'accent n'est pas clairement mis sur le mot interface Si le phénomène ci-dessus...
- Page 62 Seria l Exigences du test Élément de test Utilisez l'adaptateur spécial de charge rapide et le câble de données de charge rapide pour les tests. Si PASS Chargeur Super s'affiche, l'appareil passe automatiquement à l'élément de test suivant une fois que le test est OK, ce qui est un Vooc bon produit.
- Page 63 Seria l Exigences du test Élément de test Après avoir effectué le test, PASS s'affiche et passe automatiquement à l'élément de test suivant, ce qui en fait un bon Msensor produit. Lorsque la main est proche du trou photosensible d'occlusion (en haut à droite de l'écran), l'interface de test devient verte.
- Page 64 Seria l Exigences du test Élément de test Aspect de l'équipement Contrôle visuel des pièces d'aspect de l'équipement : couvercle arrière ou ensemble du couvercle arrière Une fois que les 23 éléments de test ci-dessus ont été testés, l'interface des résultats du test s'affiche. Si l'interface de test PASS affiche " tick ", l'élément de test FAIL affiche "...
- Page 65 Mise à jour et réinitialisation du logiciel Mise à jour en ligne de l'OTA : 8.1. 1 Cliquez sur le numéro de version supérieur dans Paramètres> À propos de cette machine> pour détecter les mises à jour, ou activez l'option "Mise à...
- Page 66 Annexe 2AA577-0-eu.p Schéma de connexion des lignes et schéma de la carte de circuit imprimé Exigences en matière de protection électrostatique : ESDPrecautionV1.020241115_1632446762348.pdf Tableau des caméras.pdf Diagramme d'étalonnage de la caméra : 66 第 页 共 66 页...
