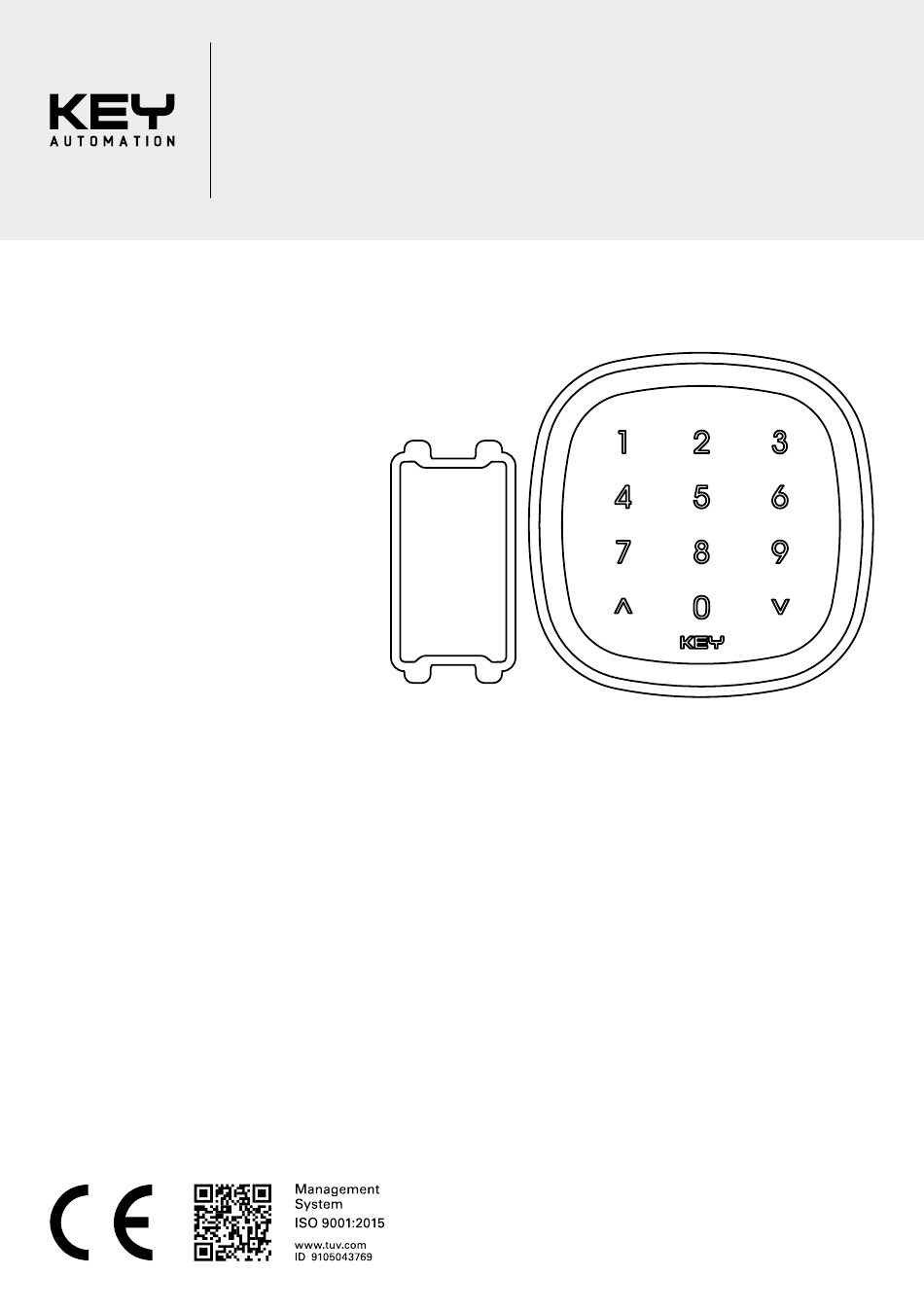

- Page 1 Instructions et avertissements pour l’installation et l’usage EGKTB1 EGKD2 Clavier tactile via bus...
- Page 2 SOMMAIRE Consignes de sécurité ................p. 3 Introduction du produit ................p. 3 Caractéristiques techniques ..............p. 3 Tableau de câble ..................p. 4 Vérification préliminaire ................p. 4 Installation ....................p. 4 Fixation du fond du clavier ................p. 4 Connexions électriques ................p. 5 Association clavier – décodeur ..............p. 6 4.3.1 Vérification correcte association clavier décodeur et fonctionnement relais k1 et k2 ....................p.
- Page 3 2 – INTRODUCTION DU PRODUIT CLAVIER TACTILE VIA BUS EGKTB1 est un clavier à technologie tactile à associer au décodeur EGKD2 à travers la technologie POWERBUS à 2 fils. POWERBUS est un système intégré qui permet de faire dialoguer des dispositifs différents comme le clavier, les centrales de commande des automatismes de portails, les systèmes d’illuminations et alarme, les photocellules.
- Page 4 50 m avec câble 2 x 0,35 Longueur maximale du cable Chiffres code administrateur et De 3 à 6 utilisateur Numéro de code mémorisable Max 50 Numéro de dispositifs BUS Max 10 Température de fonctionnement °C -10 +55 Degré de protection 79 x 79 x 23 88 x 41 x 25 Dimension...
- Page 5 Fig. 1 Fig. 2 Ø4 4.2 - CONNEXIONS ÉLECTRIQUES Dénudez l’extrémité du câble bipolaire sur 45-50 mm et dénudez les fils aux extrémités. Assurez-vous que la gaine ne pénètre PAS à l’intérieur du fond de plus de 4 mm (cela pourrait créer une interférence avec la fermeture de la partie frontale du clavier).
- Page 6 Installer et câbler tous les dispositifs. Après avoir fourni l’alimentation, les claviers émettent un BIP long et l’éclairage reste allumé pendant environ 10 secondes, puis la couleur change séquentiellement; sur les décodeurs, la LED verte commence à clignoter à une cadence d’une seconde. Après avoir alimenté...
- Page 7 prédéfini par défaut change en fonction du nombre de chiffres choisi : 3 chiffres=123, 4chiffres =1234, 5 Chiffres = 12345, 6 chiffres = 123456 La procédure de modification du nombre de chiffres qui compose le code est la suivante. DESCRIPTION EXEMPLE COULEUR BEEP Commencer la procédure en appuyant et en maintenant appuyer en même temps...
- Page 8 DESCRIPTION EXEMPLE COULEUR BEEP Commencer la procédure en appuyant et en maintenant appuyer en même temps 5 sec. > 1 s BLEU sur les touches jusqu’à ce que l’illumination du clavier devienne bleu + > 1s Taper le code administrateur 1234 ORANGE Taper le nouveau code à...
- Page 9 DESCRIPTION EXEMPLE COULEUR BEEP Commencer la procédure en appuyant et en maintenant appuyer en même temps 5 sec. > 1 s BLEU sur les touches jusqu’à ce que l’illumination du clavier devienne bleu + > 1s Entrer le code administrateur 1234 ORANGE Appuyer...
- Page 10 5 – CONFIGURATIONS ACCESSOIRES Les fonctionnalités suivantes vous permettent de personnaliser l’expérience d’utilisation du clavier ; ils ne sont pas protégés par mot de passe et sont stockés en permanence. 5.1 – MODIFICATION DE LA COULEUR DU CLAVIER DESCRIPTION COULEUR BEEP + >...
- Page 11 DESCRIPTION EXEMPLE COULEUR BEEP Entrez 001 pour désactiver le buzzer VERT + > 1s Entrez 001 pour réactiver le buzzer VERT 5.4 – FONCTIONNEMENT TEMPORISÉ POUR K1 ET K2 Chacune des 2 sorties K1 et K2 peut avoir la fonction temporisée (préimposté 1sec ON) ou bien bistable.
- Page 12 6.2 – EFFACEMENT DE TOUS LES CODES L’opération élimine tous les codes utilisateurs y compris le code de l’administrateur qui retournera au code fourni par défaut en usine. Le nombre de chiffres qui compose les codes ne sont pas modifier. L’association des dispositifs reste inaltérée. DESCRIPTION EXEMPLE COULEUR BEEP Commencer la procédure en appuyant et...
- Page 13 être séparés et différencié. Pour le recyclage appliquer les règles en vigueur dans le pays ou le produit est installé. KEY AUTOMATION S.r.l. se réserve le droit de modifier ces instruc- tions si nécessaire. Ces instructions et/ou leur version mise à jour sont disponibles sur le site : www.keyautomation.com...
- Page 14 Le soussigné Nicola Michelin, Directeur Général de l’entreprise The undersigned Nicola Michelin, General Manager of the company Key Automation S.r.l., via Meucci 23, 30027 San Donà di Piave (VE) – ITALIA déclare que le produit type: declares that the product type: Clavier numérique via bus...
- Page 15 Key Automation S.r.l. Via Meucci 23 - 30027 San Donà di Piave (VE) T. +39 0421 307456 - info@keyautomation.it www.keyautomation.com...
