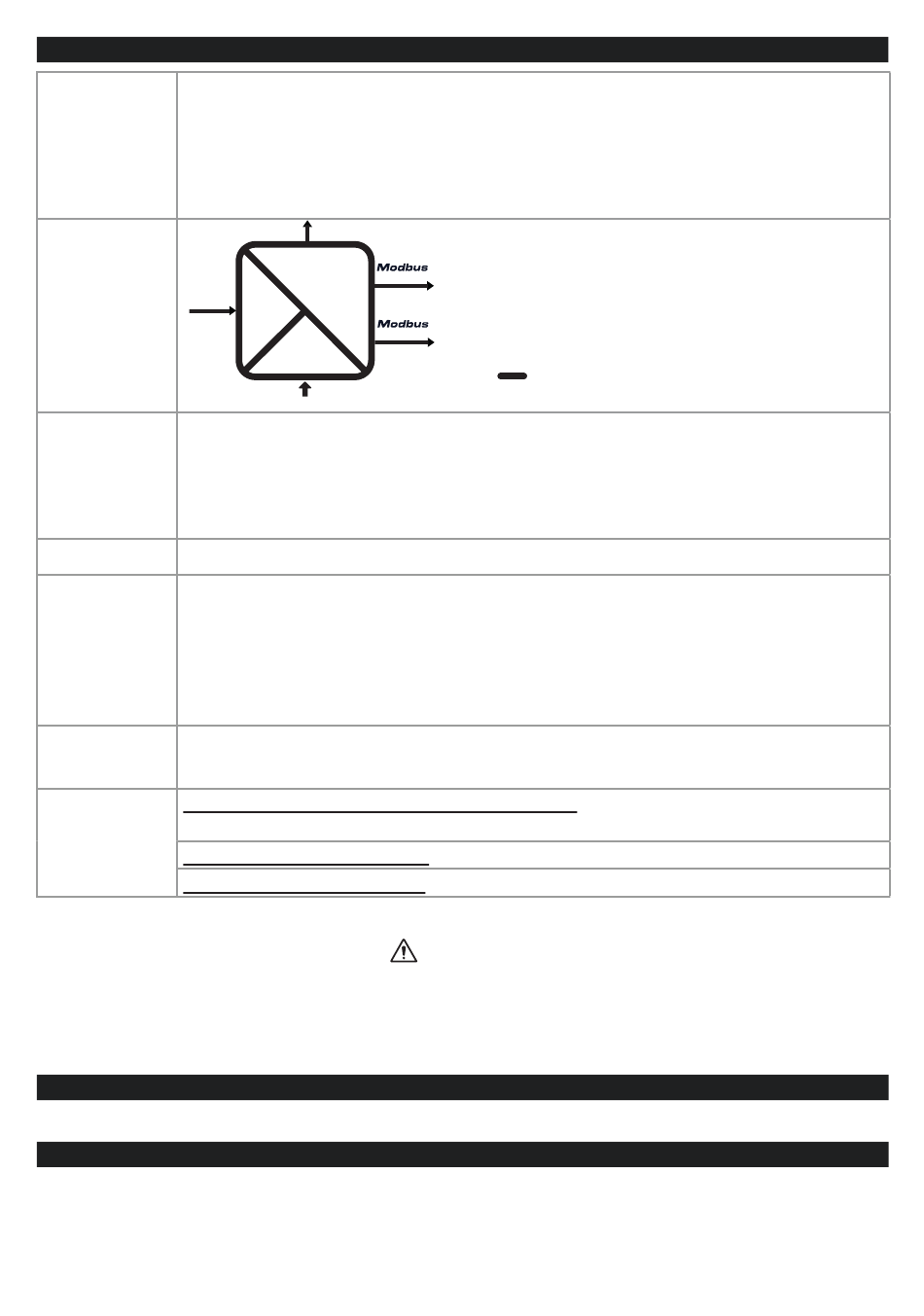

CARACTÉRISTIQUES TECHNIQUES
RÉGLEMENTATIONS
ISOLATION
CONDITIONS
AMBIANTES
MONTAGE
CONNEXIONS
ALIMENTATIONS
PORTS DE
COMMUNICATION
L'appareil ne peut être alimenté que par un bloc d'alimentation avec un circuit électrique à énergie
limitée max. 40Vdc / 28Vac Max output selon CAN/CSA-C22.2 No. 61010-1-12 / UL Std. No. 61010-1 (3rd Edi-
ADRESSE IP AUX PARAMÈTRES D'USINE
L'adresse IP aux paramètres du module est statique : 192.168.90.101
SERVEUR INTERNET
Pour accéder au serveur Internet de maintenance avec l'adresse IP aux paramètres192.168.90.101 :
Utilisateur par défaut : admin, Mot de passe par défaut : admin, http://192.168.90.101
MI00369-5-FR
EN61000-6-4 Compatibilité électromagnétique pour les environnements industriels.
EN61000-6-2 Immunité électromagnétique pour les environnements industriels.
EN60950-1
Sécurité dans les matériels de traitement de l'information
Remarques supplémentaires : il est nécessaire d'installer un fusible d'1 A, retardé,
en série au connecteur d'alimentation, à proximité du module.
USB
Comm.
ETH
Comm.
Power
Supply
11..40 Vdc / 19..28 Vac (IDC10)
empérature :
T
Humidité :
Altitude :
Température de stockage : -30 °C – + 85 °C
Indice de protection :
Guide DIN 35mm CEI EN60715 en position verticale.
Bornes à vis amovibles à 3 voies, pas 5 mm
Connecteur arrière IDC10 pour barre DIN 46277
Connecteur avant RJ45
Connecteur d'antenne SMA
micro USB latéral
Emplacement pour micro carte mémoire flash
Tension : 11 – 40 Vcc ; 19 – 28 Vca 50 – 60 Hz
Absorption : Max : 1,5 W
RS242 ou RS485 commutable sur borne 10 - 11 - 12
Débit en bauds maximum 115 k, longueur maximale du câble RS232 < 3 m.
RS485 connecteur IDC10 arrière : Débit en bauds maximal 115 k.
Ethernet connecteur avant RJ45 : 100 Mbits/s, distance maximale 100 m
tion) chapitre 6.3.1/6.3.2 et 9.4 ou classe 2 selon CSA 223/UL 1310.
MANUEL D'INSTALLATION
RS485
(IDC10)
RS485/232
1500 V
-25 °C – + 65 °C
30 % – 90 % non condensante.
jusqu'à 2 000 m au-dessus du niveau de la mer
IP 20 (Non évalué par UL)
ATTENTION
ac
3/4
