ATTENTION ! Si pendant le démontage, on détecte une fuite d'ammo-
niac importante, revisser immédiatement la vanne d'inspection.
2. Remplacer le joint torique comme l'indique la Figure 9.9 p. 44 .
3. Visser la partie "B" de la vanne d'inspection à la partie "A"(voir la
Figure 9.10 p. 44 ).
4. Serrer la vanne en appliquant un couple de 62 Nm

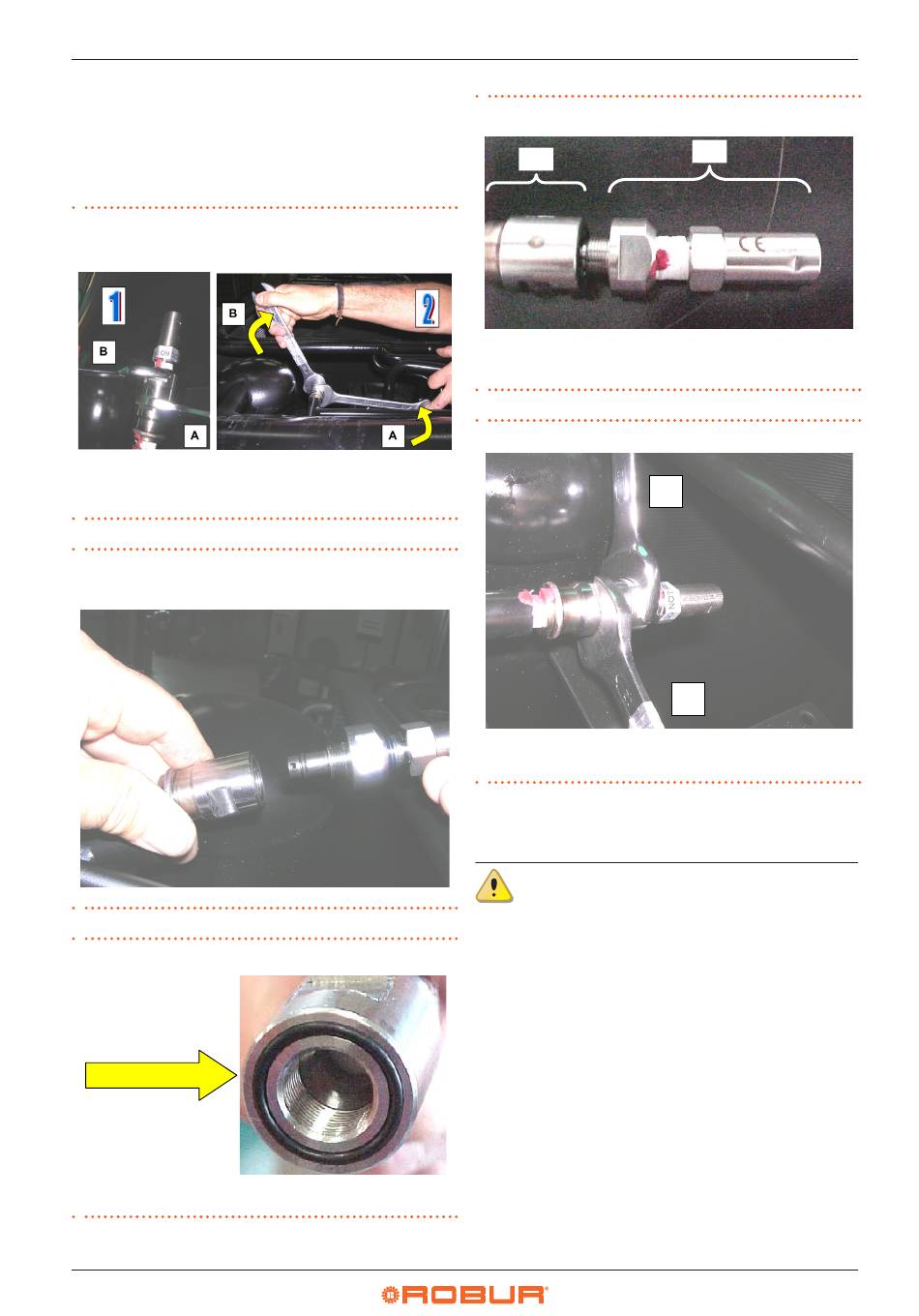

Figure 9.7 Démontage de la soupape de sécurité - Détails 1 et 2 démontage de
la soupape de sécurité
A
tendres il fixe
B
tourner en sens contraire aux aiguilles d'une montre
Figure 9.8 Retrait de la partie mobile de la soupape de sécurité - Enlèvement de
la soupape de sécurité
Figure 9.9 joint torique - Vue du côté inférieur
Détail du joint torique
44
Figure 9.10 Soupape de sécurité - Détail A siège, détail B soupape de sécurité
A
A
Siège de la soupape de sécurité
B
Soupape de sécurité
Figure 9.11 Montage de la soupape de sécurité - Montage soupape
A
Tendres il fixe
B
Tourner en sens horaire
1. Vérifier par le papier de phénolphtaléine l'absence de fuites
d'ammoniac.
2. Monter le panneau supérieur de l'unité.
ATTENTION! NE METTEZ PAS L'APPAREIL EN MARCHE SANS LA
VANNE DE SECURITE.
9.2.4
Gaz incondensables ou inabsorbables
Contrôle indirect de la présence de gaz incondensables ou
inabsorbables dans le circuit hermétique ou des phénomènes de
corrosion interne
La présence des phénomènes de corrosion interne dans le circuit her-
métique a des effets immédiats qui engendrent des anomalies de la
machine facilement détectables:
1. dégagement d'une quantité importante de gaz incondensables
et inabsorbables, produits par les réactions de corrosion, ce qui
provoque une accumulation de ces gaz dans le générateur et, de
conséquence, une surchauffe immédiate du générateur causé par
l'arrêt du procès d'évaporation de la solution eau-ammoniaque.
2. production de rouille qui, en se détachant des parois internes du
circuit hermétique, va très vite empêcher la circulation du fluide
réfrigérant à travers les orifices des détendeurs. Situation qui porte
à une manque de solution eau-ammoniaque à évaporer dans le gé-
nérateur et provoque la même surchauffe du générateur .
Dans les deux cas la surchauffe du générateur déclenche le thermostat
B
