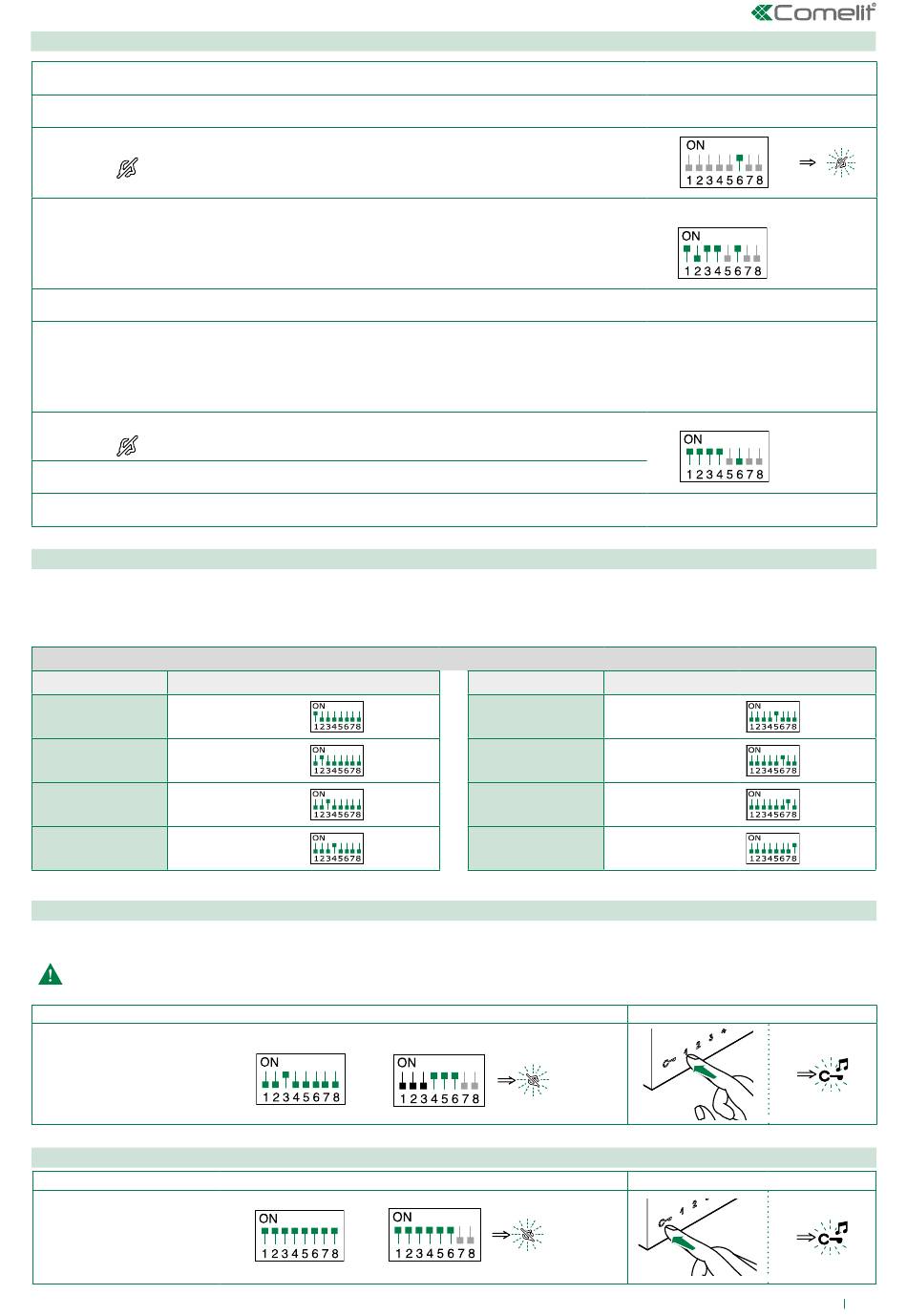

Appel intercommunicant à adresse sélective : programmation des boutons
√ Procéder aux 3 opérations illustrées au paragraphe « Attribution d'une adresse sélective au moniteur ».
1. Noter les réglages des DIP-switch S1.
2. Accéder à la programmation en mettant le DIP 6 de S2 sur ON.
» la led
s'allume
3. Consulter le tableau
«Configuration de base»
affiche la fonction appel intercommunicant associée aux boutons qui doivent être
programmés.
4. Régler les DIP S1 en fonction de l'adresse sélective du poste intérieur que l'on souhaite appeler. Tableau B.
5. Appuyer sur le bouton auquel associer la fonction puis le relâcher.
» Signalisation de procédure correcte : la led Ouvre-porte clignote quelques secondes et une tonalité de confirmation
retentit.
» Signalisation de procédure incorrecte : la led phonie clignote quelques secondes et une tonalité d'erreur retentit.
6. Quitter la programmation en mettant le DIP 6 de S2 sur OFF.
» la led
s'éteint
7. Mettre les DIP 1-2-3-4 de S2 sur ON.
8. Reporter les DIP de S1 sur la combinaison initiale.
Adresse intercommunicant sélectif
Il est nécessaire de programmer l'adresse d'appel intercommunicant sur tous les postes intérieurs de la colonne montante.
Il est possible d'associer la même adresse d'appel intercommunicant à 3 postes intérieurs maximum.
Pour un appel de groupe, sélectionner simultanément les codes intercommunicants voulus (max 3).
Code
1
2
3
4
Attribution d'une adresse sélective au moniteur
Attribuer au moniteur l'un des 8 codes intercommunicants disponibles dans le TABLEAU B.
Prendre note de la configuration de S2, S1 et la rétablir à la fin de la programmation.
1.
Exemple adresse 3.
Effectuer les opérations
selon l'exemple.
Suppression de l'adresse sélective du moniteur
1.
Procéder aux opérations
comme le montre la figure
et définir sur S2 une combinaison qui
S1 DIP-switch ON
1
2
3
4
S1
S2
S2
S1
TABLEAU B
Code
5
6
7
8
S2
Exemple :
S2
S2
S1 DIP-switch ON
5
6
7
8
2.
2.
11
