MI 3108 EurotestPV
Note :
Des fluctuations élevées de la tension principale peuvent influencer les résultats

de mesure (l'icône de bruit
ce cas, il est recommandé de répéter quelques mesures afin de vérifier que les
lectures soient stables.

5.6.2 Chute de tension

La chute de tension est calculée en se basant sur la différence d'impédance de ligne
aux points de connexion (prises) et l'impédance de ligne au point de référence
(habituellement l'impédance sur l'armoire de distribution).
Circuits pour la mesure de chute de tension

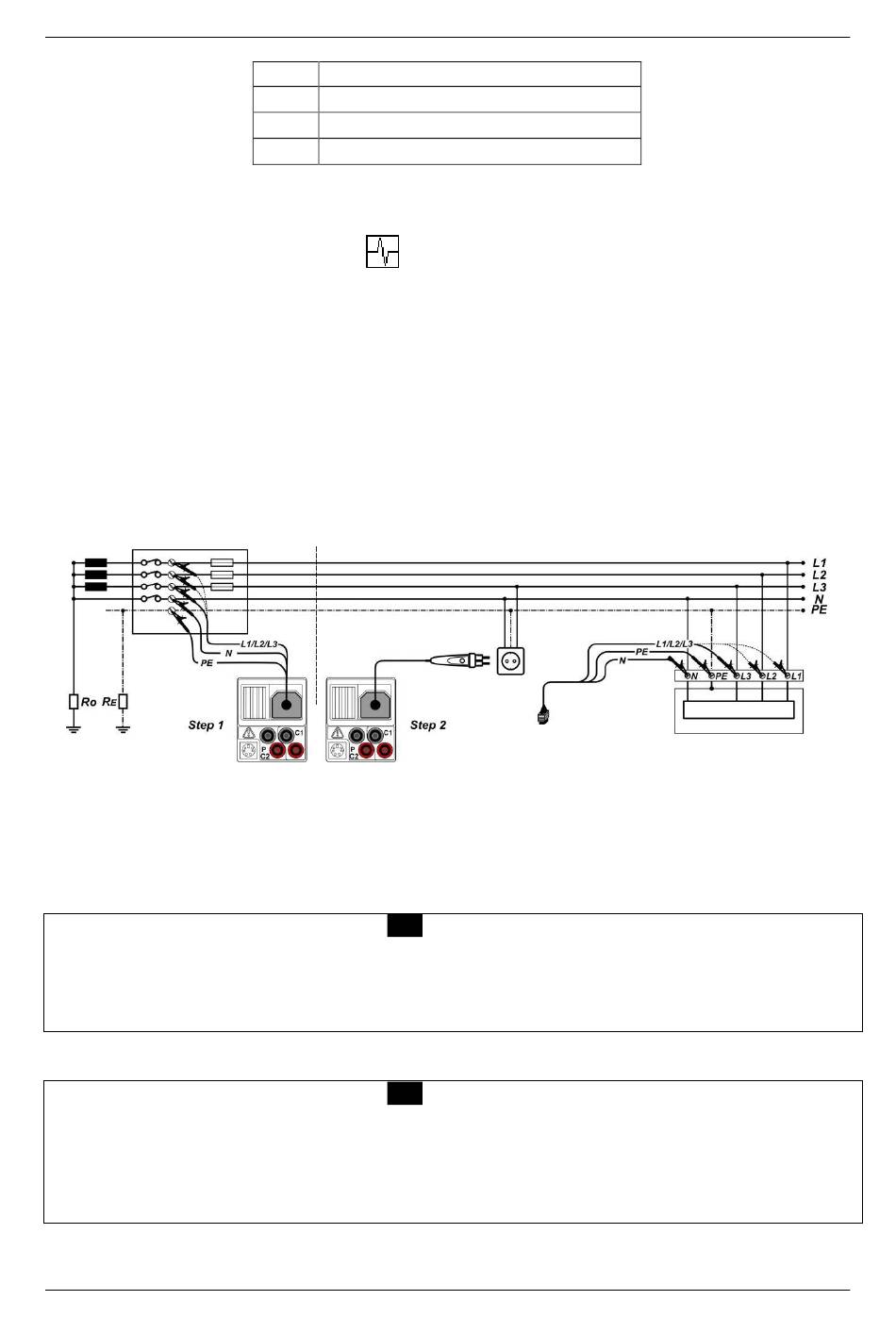

Schéma 5.30 : Mesure de l'impédance de ligne entre phase et neutre ou entre phase et
phase – connexion de la sonde active 2P+T ou du cordon de test universel
Procédure de mesure de chute de tension
Étape 1 : Mesurer l'impédance Zref à l'origine de l'installation
Sélectionnez la sous-fonction

et les touches /.
Sélectionnez les paramètres de test (optionnel).

Connectez le câble de test à l'appareil.

Connectez les cordons de test à l'installation électrique (voir le schéma 5.30).

Appuyez sur la touche CAL pour effectuer la mesure.

Étape 2 : Mesurer la chute de tension
Sélectionnez la sous-fonction

et les touches /.
Sélectionnez les paramètres de test (le type de fusible doit être sélectionné).

Connectez le câble de test ou sonde active déportée à l'appareil.

Connectez les cordons de test aux points à tester (voir le schéma 5.30).

Appuyez sur la touche TEST pour effectuer la mesure.

Stockez le résultat en appuyant sur la touche MEM (optionnelle).

Gamme de tension d'entrée (L-N
U
n
(93 V  U
110 V
(185 V  U
230 V
(321 V  U
400 V
est affichée dans le champ de message). Dans
ΔU
en utilisant les touches de sélecteur de fonction
ΔU
en utilisant les touches de sélecteur de fonction
Mesures - Installations BT AC
 134 V)
or L1-L2)
L-N
 266 V)
L-N
 485 V)
L- L
61
