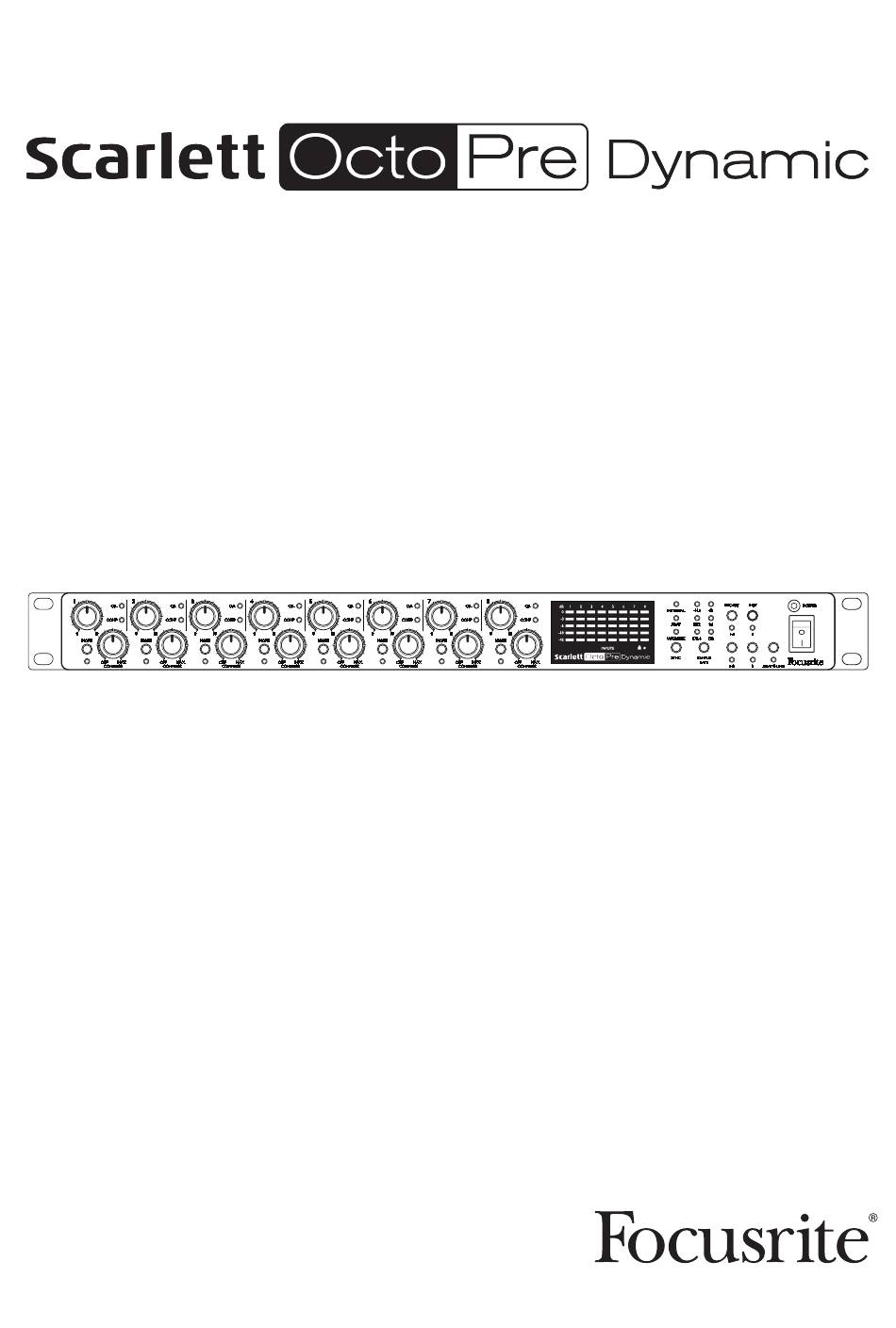

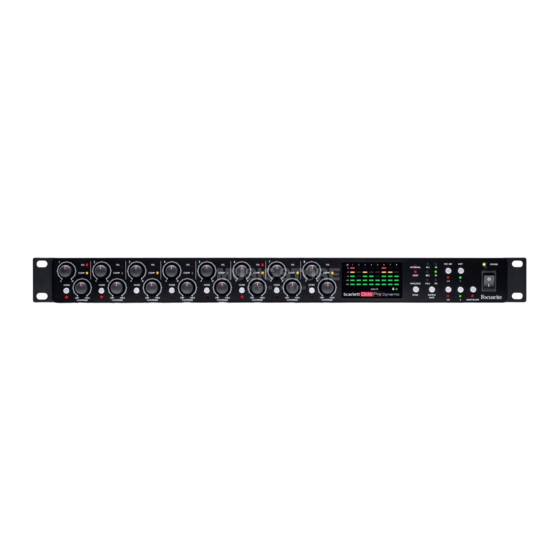

- Page 1 Mode d’emploi www.focusrite.com Version 1.0...
-
Page 2: Table Des Matières
CARACTÉRISTIQUES TECHNIQUES DU SCARLETT OCTOPRE DYNAMIC . . . . . . . . . . . . . . . . . 19... -
Page 3: Présentation
Focusrite à toute interface possédant des entrées/sorties ADAT. Le Scarlett OctoPre Dynamic a des sorties numériques et analogiques : en plus du double port optique ADAT, il offre également une sortie ligne symétrique pour chaque canal, ce qui vous permet de le connecter directement à... -
Page 4: Contenu De L'emballage
Le Scarlett OctoPre Dynamic peut facilement se synchroniser avec d'autres appareils audio numériques dans votre studio, soit comme esclave d'un signal Word Clock externe, soit en servant lui-même de source d'horloge de référence (maître). Contenu de l’emballage Avec votre Scarlett OctoPre Dynamic, vous devez avoir : •... -
Page 5: Description De L'appareil
Description de l'appareil Face avant Toutes les commandes et indications de niveau pour les huit canaux se trouvent en face avant. Commandes de gain des entrées 1 à 8 – Huit commandes rotatives : règlent le gain d'entrée respectivement pour les signaux des canaux 1 à 8. O/L –... - Page 6 à 8) restent envoyées aux sorties numériques ADAT. Le mode utilisé est conservé en mémoire même après extinction de l'unité. 13. POWER – Interrupteur et LED verte d'alimentation secteur. 14. Équerres de montage du Scarlett OctoPre Dynamic dans un rack d'équipement 19" standard.
-
Page 7: Face Arrière
3 points (TRS). Ces connecteurs sont toujours actifs et fournissent normalement les sorties des canaux 1 à 8, permettant au Scarlett OctoPre Dynamic d'être employé de façon autonome comme préampli micro analogique 8 canaux de haute qualité. En mode ADAT LINE, les >... - Page 8 (maître) qui fournit la synchronisation à tous les appareils audio numériques de votre studio. 21. Alimentation secteur – Embase IEC standard. Le Scarlett OctoPre Dynamic est équipé d'une alimentation « universelle » qui lui permet de fonctionner sur n'importe quelle tension...
-
Page 9: Emploi Du Scarlett Octopre Dynamic
EMPLOI DU SCARLETT OCTOPRE DYNAMIC Entrées mixtes Les huit entrées analogiques utilisent des connecteurs mixtes XLR/jack. Ceux-ci peuvent accepter des connecteurs XLR mâles, des fiches jacks 6,35 mm TS (asymétriques) ou TRS (symétriques). Lorsqu'un connecteur XLR est utilisé, le préampli configure automatiquement le gain et l'impédance pour la réception de signaux de niveau microphone. -
Page 10: Compresseur
COMPRESS. Compresseur – Informations supplémentaires Sur le Scarlett OctoPre Dynamic, la commande COMPRESS est en fait une commande combinant un réglage de seuil et un réglage de gain de compensation : quand le seuil est abaissé, entraînant la compression de plus de signal, le gain général du compresseur (souvent appelé... - Page 11 Mode Normal dBFS 10.00 0.00 -10.00 -20.00 -30.00 -40.00 -50.00 -60.00 -60.00 dBr -50.00 -40.00 -30.00 -20.00 -10.00 0.00 En mode Normal (mode MORE désactivé), le taux de compression est de 2:1. Mode More dBFS 10.00 0.00 -10.00 -20.00 -30.00 -40.00 -50.00 -60.00...
-
Page 12: Sorties Ligne
Le niveau maximal du signal de sortie est de +16 dBu (symétrique) ou +10 dBu (asymétrique). Sorties numériques Utilisez le ou les ports ADAT OUT [16] pour connecter le Scarlett OctoPre Dynamic aux entrées ADAT d'un appareil audio au moyen d'un ou de deux câbles optiques Toslink. -
Page 13: Synchronisation Numérique
Une autre méthode que celle-ci dessus consiste à synchroniser l'appareil récepteur sur la sortie WORD CLOCK OUT du Scarlett OctoPre Dynamic au moyen d'un câble BNC. Dans ce cas, la source de synchro de l'appareil récepteur doit être réglée sur son entrée pour Word Clock externe. -
Page 14: Mode Adat > Line
8 canaux Canal 8 Ce mode permet au Scarlett OctoPre Dynamic d'être utilisé pour brancher une sortie de format ADAT 8 canaux (venant par exemple d'une DAW) à un jeu d'entrées analogiques, généralement les voies d'une console de mixage analogique, pour permettre à cette dernière de mixer les pistes de la DAW. -
Page 15: Exemples De Configuration
Focusrite Control Optique (TOSLINK) Ici, la sortie ADAT OUT du Scarlett OctoPre Dynamic est connectée à l'entrée optique OPTICAL IN d'une interface audio Scarlett 18i20 au moyen d'un simple câble optique. Les deux unités fonctionnent à une fréquence d'échantillonnage de 44,1 kHz. La source d'horloge de l'OctoPre est réglée sur INTERNAL et la 18i20 se synchronise sur celle-ci car sa source horloge est réglée sur ADAT (au... -
Page 16: Scarlett Octopre Dynamic En Mode Adat > Line
La Scarlett 18i20 devrait normalement être dans ce cas maître de la synchro, donc sa source d’horloge doit être réglée sur INTERNAL (au moyen de Focusrite Control). La source d'horloge du Scarlett OctoPre Dynamic est réglée sur ADAT, donc il est synchronisé sur la 18i20 au travers de la connexion optique ADAT. -
Page 17: Scarlett Octopre Dynamic Avec Une Interface Audio - Modes Multiplexés Smux-Ii Et Smux-Iv
Cet exemple montre la même configuration que dans l'exemple 2, mais l'emploi d'une Clarett 8PreX Focusrite permet le fonctionnement à une fréquence d'échantillonnage de 96 kHz (mode multiplexé « SMUX-II »). Les deux unités doivent être réglées à 96 kHz ; deux câbles optiques sont utilisés, véhiculant chacun quatre canaux audio. -
Page 18: Scarlett Octopre Dynamic Avec Une Table De Mixage Analogique Et Enregistrement
Cet exemple montre comment la configuration de l'exemple 5 peut être complétée par un enregistrement numérique simultané avec ou sans sauvegarde de secours. Comme les ports ADAT OUT du Scarlett OctoPre Dynamic sont toujours actifs, vous pouvez enregistrer la prestation sur une station de travail audio numérique (DAW ou autre dispositif d'enregistrement) ayant une interface ADAT. -
Page 19: Caractéristiques Techniques Du Scarlett Octopre Dynamic
CARACTÉRISTIQUES TECHNIQUES DU SCARLETT OCTOPRE DYNAMIC Caractéristiques des performances (toutes les valeurs de performances sont mesurées à la norme AES17). Fréquences d'échantillonnage Fréquences d'échantillonnage 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz prises en charge Entrées microphone Réponse en fréquence 20 Hz à... -
Page 20: Caractéristiques Physiques Et Électriques
Caractéristiques physiques et électriques Entrées analogiques Prises mixtes XLR/jack en face arrière ; utilisez un jack Connecteurs 6,35 mm TRS pour un niveau ligne, un jack 6,35 mm TS pour un instrument. Commutation micro/ligne Automatique Commutation ligne/instrument Par 2 commutateurs en face avant (canaux 1 et 2 uniquement) Alimentation fantôme +48 V, commutable par groupes de canaux : 1-4, 5-8... -
Page 21: Guide De Dépannage
COPYRIGHT ET MENTIONS LÉGALES Focusrite est une marque déposée et Scarlett OctoPre Dynamic une marque commerciale de Focusrite Audio Engineering Limited. Tous les autres noms commerciaux et marques commerciales sont la propriété de leurs détenteurs respectifs.
