Echangeur rotatif

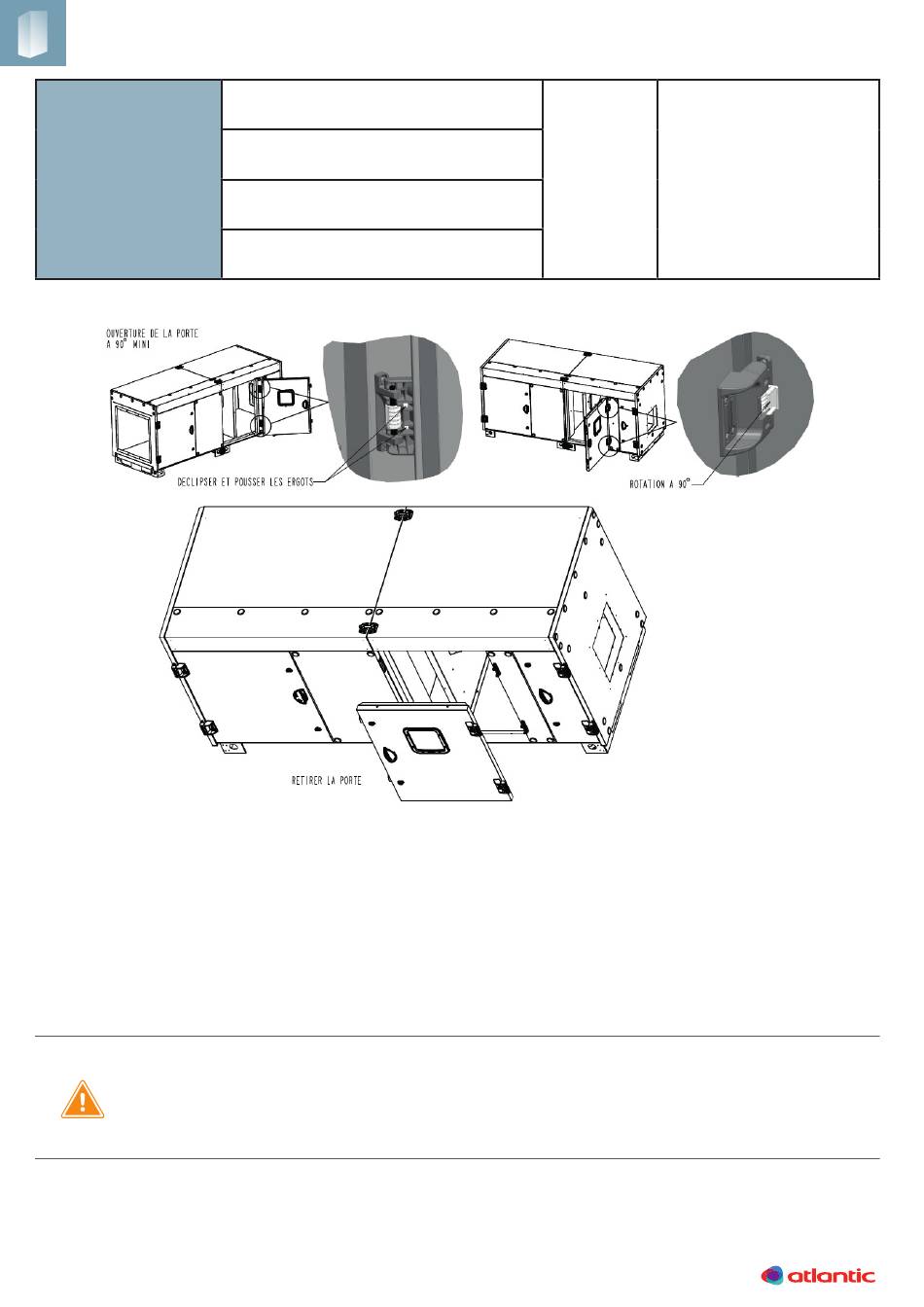

3.2. Portes

3.3. Collecteurs de batteries

Les sorties des collecteurs des batteries chaudes ou froides se trouvent côte à côte dans le bandeau
technique. Elles sont toutes filetées. Lors du serrage des collecteurs de batterie, utiliser une contre-
clé pour ne pas transmettre le couple de serrage au collecteur et ne pas l'endommager.
Les raccordements des tuyauteries peuvent se faire dans différentes directions :
•
vers le bas
• vers le haut
•
vers le dessus de la centrale
Pour les batteries froides (eau glacée ou détente directe) :
BIEN S'ASSURER QUE LES TUYAUTERIES N'ENTRAVENT PAS LE DÉGAGEMENT
D'ÉLÉMENTS EXTRACTIBLES tels que BAC EXTRACTIBLE, TIROIR ANTIGEL ou
SÉPARATEUR DE GOUTTES.
10
COMPOSIO 6-4.0 : rendement
nominal HAUT / pied standard
COMPOSIO 7-4.2 : rendement
nominal HAUT / pied standard
COMPOSIO 7-6.0 : rendement
nominal HAUT / pied standard
COMPOSIO 7-6.2 : rendement
nominal HAUT / pied standard
Réhausse livrée, non
Debout
montée
