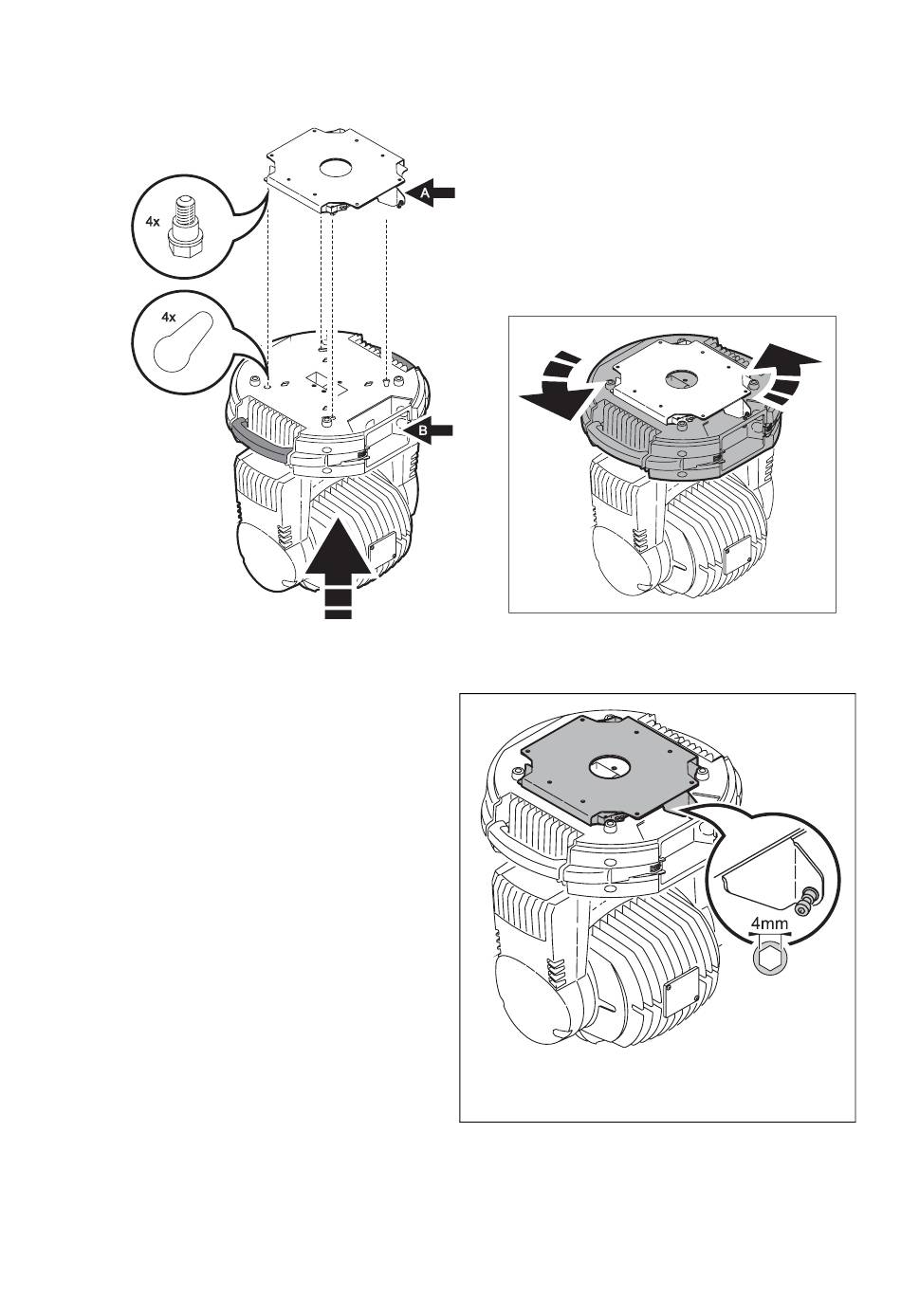

5. Consultez la Figure 5. Alignez le projecteur avec la platine de façon à ce que le bord du rabat A glisse
dans le compartiment de connectique B du socle de l'appareil. Tournez la base dans le sens horaire
pour engager complètement les baïonnettes dans le socle.
Figure 5: Montage de la platine à baïonnettes sur le socle
6. Consultez la Figure 6. Serrez la vis de
verrouillage du rabat A de la platine pour
sécuriser le projecteur .
7. Vérifiez que le projecteur est fixé
correctement et sûrement et que les
câbles sont correctement acheminés loin
de la trajectoire de la tête.
Figure 6: Vis de verrouillage de la platine rapide
Installation
15
