DESCRIPTION
Le XC6210 et le XC6410 fonctionnent avec une alimentation MID régulée pour restituer
un son et une puissance de sortie supérieurs. Pour plus de commodité, tous les
branchements et commandes du XC6210 et du XC6410 sont marqués et situés sur
l'un des côtés de l'amplificateur. Pour assurer les meilleurs branchements électriques
possibles, les entrées haut-parleur et RCA sont résistantes à la corrosion. Le XC6410 offre
un avantage supplémentaire en permettant de créer une configuration en 2, 3 ou 4 canaux.
En cas de défaillance d'un composant ou d'un court-circuit, les XC6210 et XC6410 sont
équipés de circuits de protection intégrés et d'une protection avec fusible ATC pour éviter
d'endommager l'amplificateur.
CONNEXIONS DES ENTRÉES ET COMMANDES AUDIO
Les connexions des entrées RCA et de niveau de haut-parleur, ainsi que les commandes
audio, sont situées sur le panneau avant du XC6410 et du XC6210, comme illustré
ci-dessous.

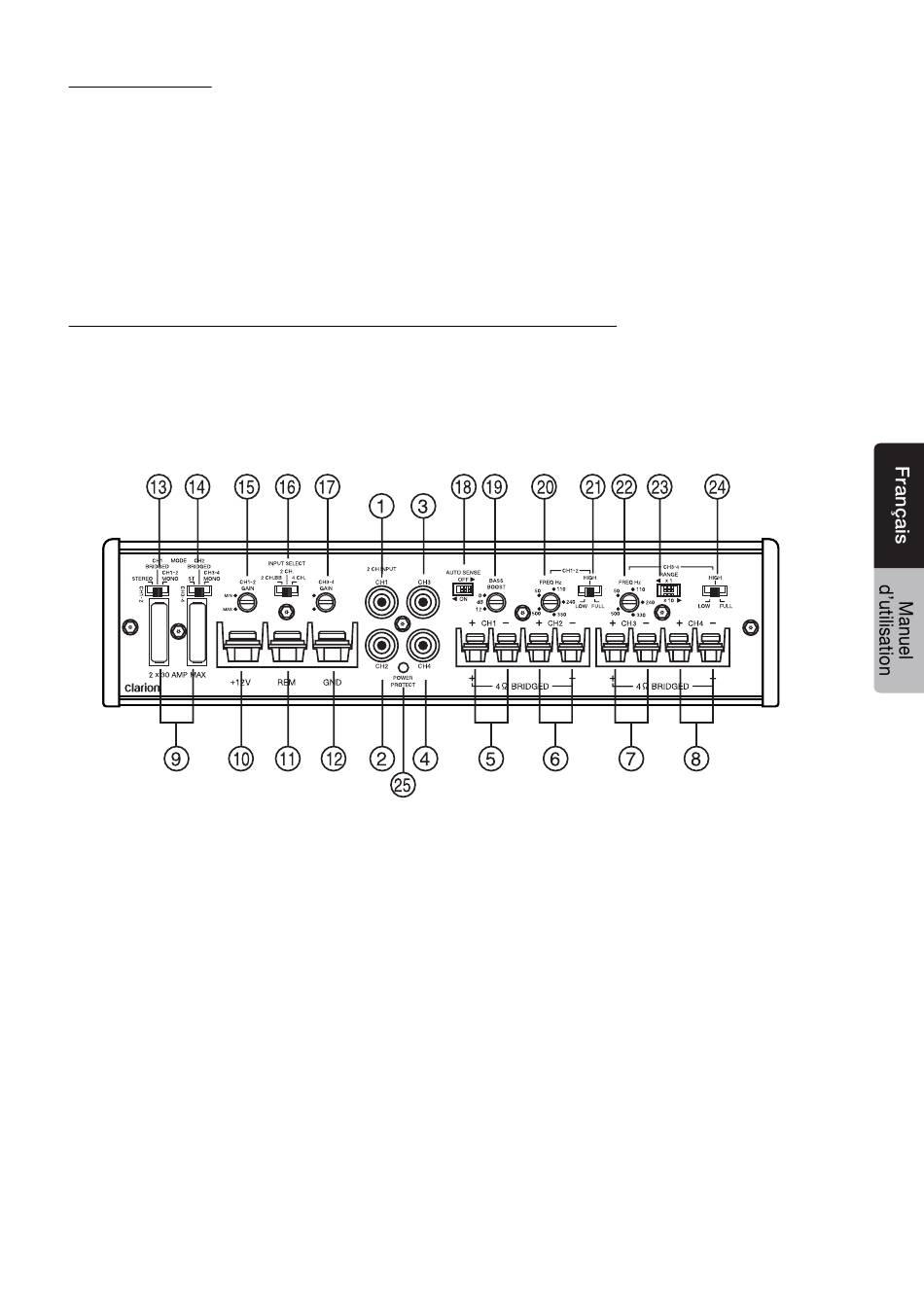

Fig. 1
XC6410
1. Entrée RCA canal 1 (CH1)
2. Entrée RCA canal 2 (CH2)
3. Entrée RCA canal 3 (CH3)
4. Entrée RCA canal 4 (CH4)
5. Sortie haut-parleur canal 1 (CH1)
6. Sortie haut-parleur canal 2 (CH2)
7. Sortie haut-parleur canal 3 (CH3)
8. Sortie haut-parleur canal 4 (CH4)
9. Fusible ATC 30 A (Qté. - 2)
10. Entrée batterie +12 V c.c.
11. Entrée mise en fonction à distance
12. Masse (mise à la masse au châssis)
13. Sélecteur du mode de sortie
(STÉRÉO/canal 1 ponté/MONO canal 1-2)
14. Sélecteur du mode de sortie
(ST/canal 2 ponté/MONO canal 3-4)
15. Contrôle du gain d'entrée canal 1/canal 2
16. Sélection de l'entrée (2 canaux BB,
2 canaux, 4 canaux)
17. Contrôle du gain d'entrée canal 3/canal 4
18. Détection automatique (mise sous
tension/hors tension automatique)
19. Augmentation des graves
20. Sélecteur de fréquence du filtre passif
canal 1/2 (50 Hz~500 Hz)
21. Sélecteur du mode du filtre passif canal
1/2 (passe-bas, passe-haut, plage
complète)
22. Sélecteur de fréquence du filtre passif
canal 3/4 (50 Hz~500 Hz), si plage
sélectionnée x10 (500 Hz~5 kHz)
23. Multiplieur du sélecteur de plage de
filtre passif canal 3/4 (x 1 ou x 10)
24. Sélecteur de mode de filtre passif canal
3/4 (passe-bas, passe-haut, plage
complète)
25. Protection électrique (DEL d'état)
