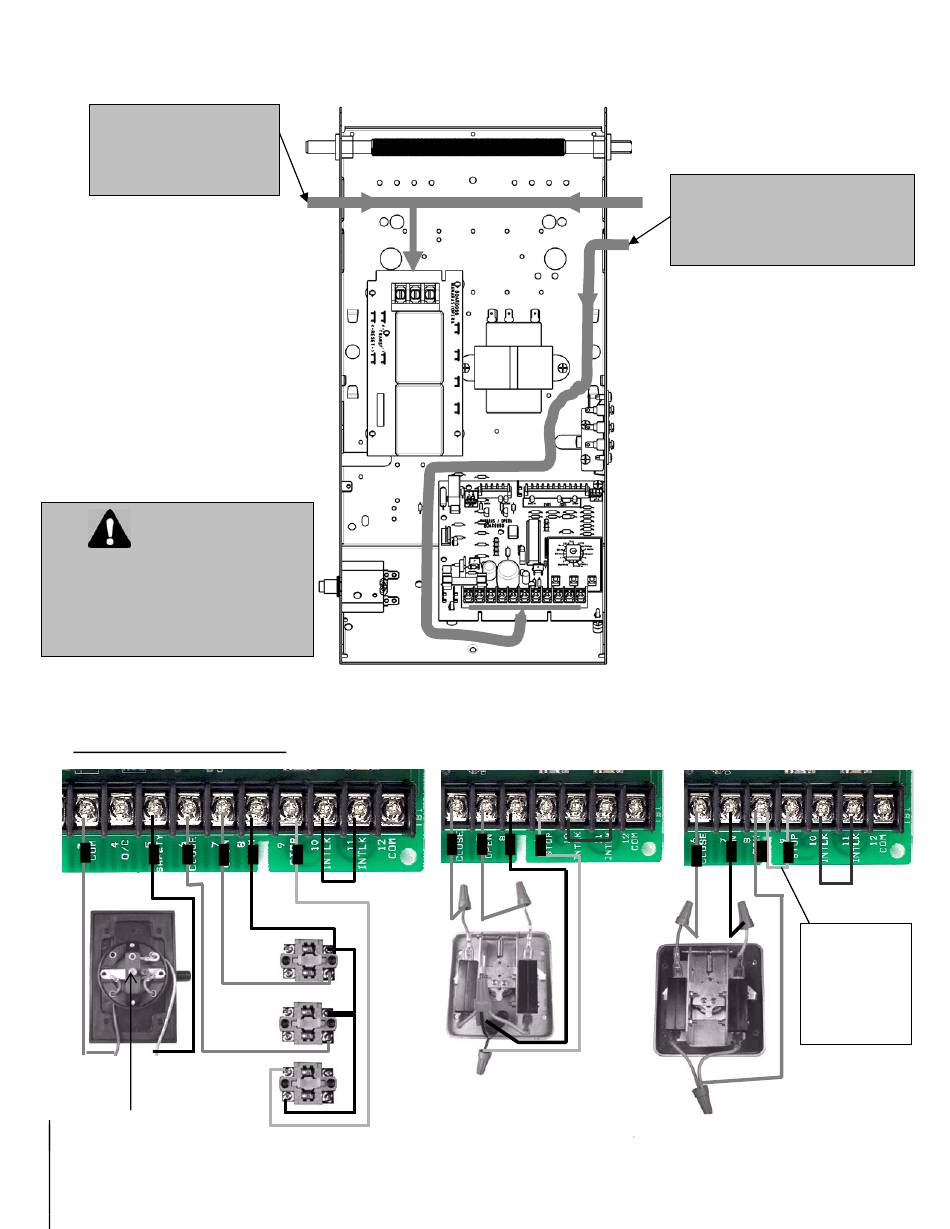

CÂBLAGE DES CONTRÔLES (basse tension) ET L'ALIMENTATION (haut voltage)
Passez le câble
d'alimentation (haut
voltage) soit par la droite
ou par la gauche dans la
boîte de contrôle.
AVERTISSEMENT
• Les contrôles doivent être installés
dans des endroits d'où la porte est
visible pour l'utilisateur.
• Si un contact momentané (mode B2)
est utilisé, un système de renverse
doit être installé sur la porte.
Câblage des accessoires.
3
5
6
7
Rouge
Jaune
Ajustement
AIRSWITCH007
8
9
NC
NO
NC
NO
NC
NO
STATION031
20
6
7 8
9
KEYSWITCH01
KEYSWITCH019
5
Passez les câbles pour les
contrôles (basse tension) comme
suggéré sur le dessin. Ne jamais
mélanger les câbles de haut
voltage avec la basse tension.
7
8 9
6
KEYSWITCH015
1 1 1 1 1 1 1 2
K
Le cavalier
doit être
enlevé si une
station avec
un bouton
'arrêt' est
utilisée
