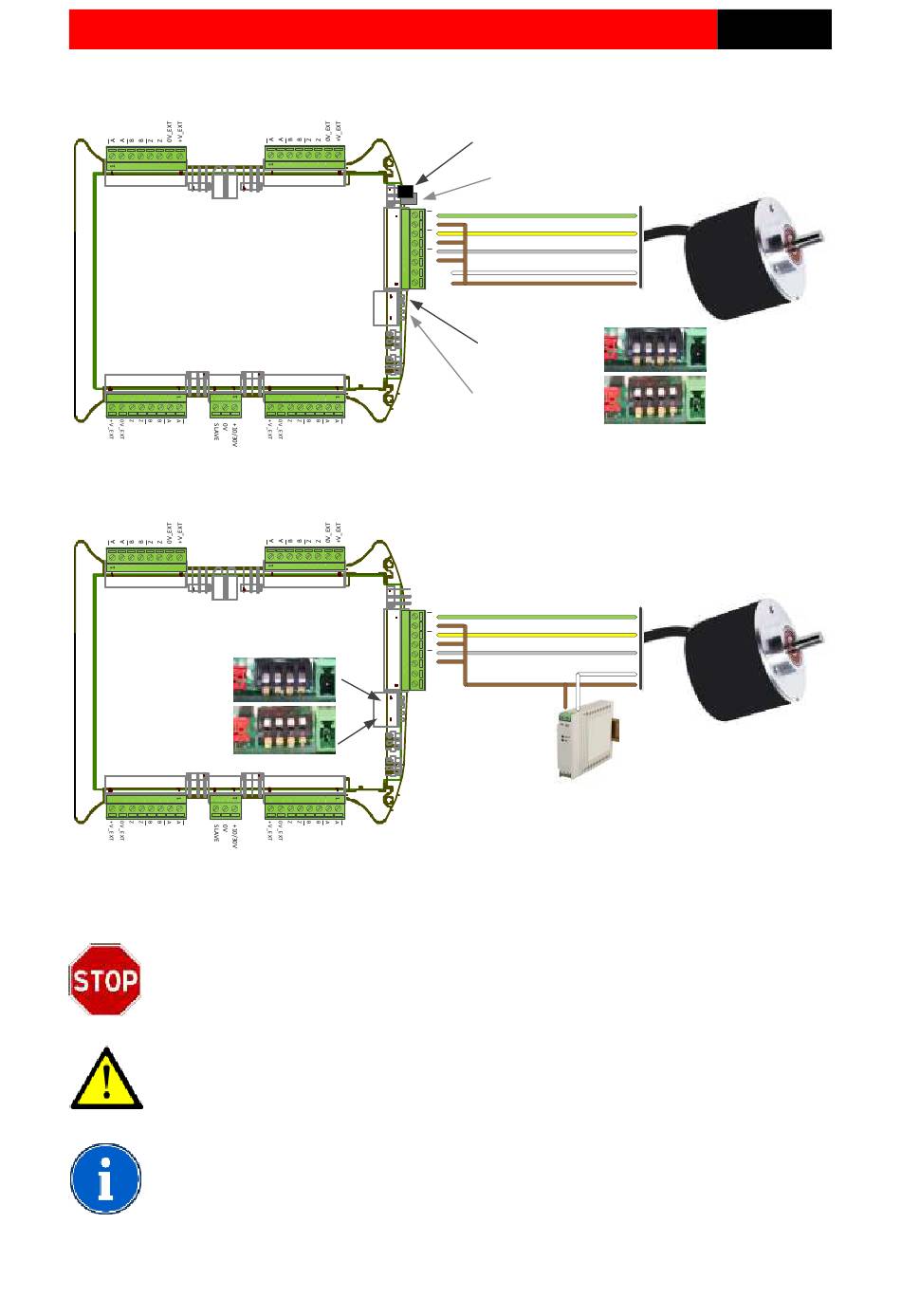

3.3 – Codeur unipolaire (sorties collecteur ouvert ou unipolaires TTL/HTL) non isolé
3.4 – Codeur unipolaire (sorties collecteur ouvert ou unipolaires TTL/HTL) isolé
Sortie codeur en 5V/TTL :
Interrupteurs en bas (ON)
Sortie codeur en 10-30V :
Interrupteurs en haut (OFF)
Le câblage unipolaire ne doit pas être utilisé sur de grandes longueurs ou en présence de fortes
perturbations électriques.
La tension d'entrée ne doit pas excéder 8V si les interrupteurs sont en position basse
Ne jamais placer les cavaliers verticalement
Ne jamais brancher une alimentation sur P1.7 et P1.8 si les cavaliers sont en place.
Les couleurs représentées pour le codeur ne sont pas standardisées, contrôlez le
branchement à l'aide de la notice technique du capteur utilisé.
Après la mise sous tension du module, il est possible de visualiser le bon
fonctionnement en bougeant lentement le codeur, les 3 Leds doivent clignoter.
3C Concept S.A.S
MANUEL D'UTILISATION TC-SPLIT
Position du cavalier pour
alimenter le codeur en 5V
Position du cavalier pour
alimenter le codeur en 24V
1
A
A
B
B
Z
Z
0V_EXT
+V_EXT
Sortie codeur en 5V/TTL :
Interrupteurs en bas (ON)
Sortie codeur en 10-30V :
Interrupteurs en haut (OFF)
1
A
A
B
B
Z
Z
0V_EXT
+V_EXT
+V
Bloc alimentation du
codeur
5
5
Codeur ou source
des signaux
Codeur ou source
des signaux
TC-SPLIT_MANUEL_FR_104.DOCX
