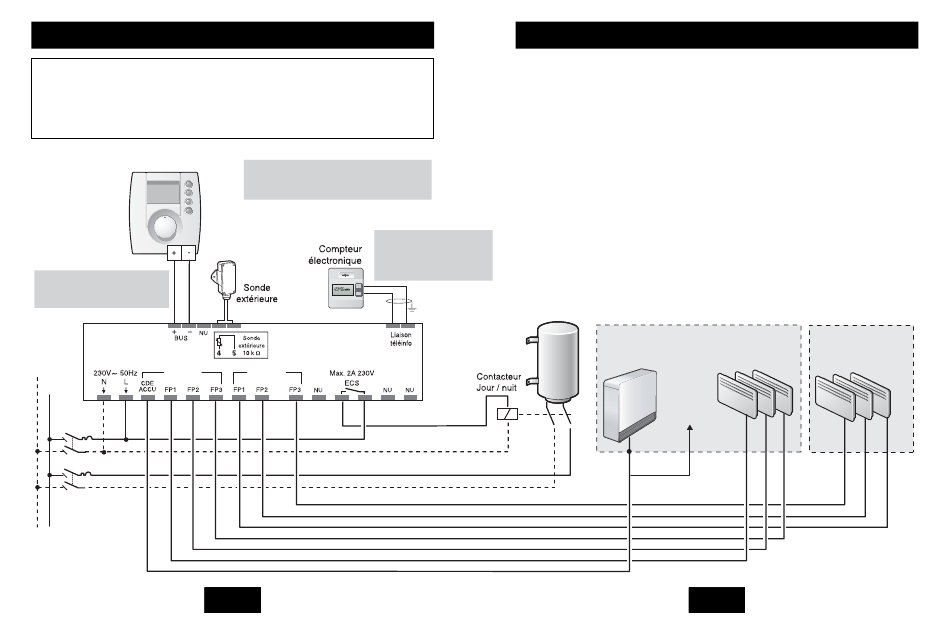

Raccordement
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe.
N'y figurent pas les protections et autres accessoires exigés par les normes.
La norme UTE C15-100 et les règles de l'art doivent être respectées.
Il est nécessaire que les appareils connectés ou environnants ne créent pas de
perturbations trop fortes (directives CEE 89/336).
Boîtier de programmation
en ambiance
Pour le bus, utilisez du câble
1 ou 2 paires 8/10e
de type SYT + (lg. max. 30 m).
N
ZONE 1
100mA max.
L
FP : Fil Pilote
NU : non utilisé
ATTENTION :
respectez le cablage spécifié en page 3
(Attention à respecter les polarités).
Câble téléphonique 6/10e
avec un fil de continuité qui
doit être obligatoirement
I1
I2
(option)
Boîtier technique
MDE
ZONE 2
100mA max.
- 5 -
Le délestage
Il permet de réduire la puissance souscrite de l'abonnement
EDF, tout en évitant des disjonctions sur des appels impor-
tants de consommation. Il intervient dès que la puissance
totale appelée tente de dépasser la valeur souscrite.
Le délestage est de type cascadocyclique
tée seulement si le dépassement le nécessite.
Dans le cas d'une installation en triphasé, vous devez
associer :
- à la sortie FP1, les convecteurs alimentés par la phase 1,
- à la sortie FP2, les convecteurs alimentés par la phase 2,
- à la sortie FP3, les convecteurs alimentés par la phase 3.
L'ordre d'arrêt sera envoyé aux convecteurs dont la phase
relié à la terre.
est en dépassement.
ZONE 1
Accumulateur
Convecteurs, Rayonnants,
Radiateurs
Vers autres
accumulateurs
Borne Del
- 6 -
®
. L'ECS est déles-
ZONE 2
Convecteurs, Rayonnants,
Radiateurs
