Appendice "A" – Dessins techniques
6

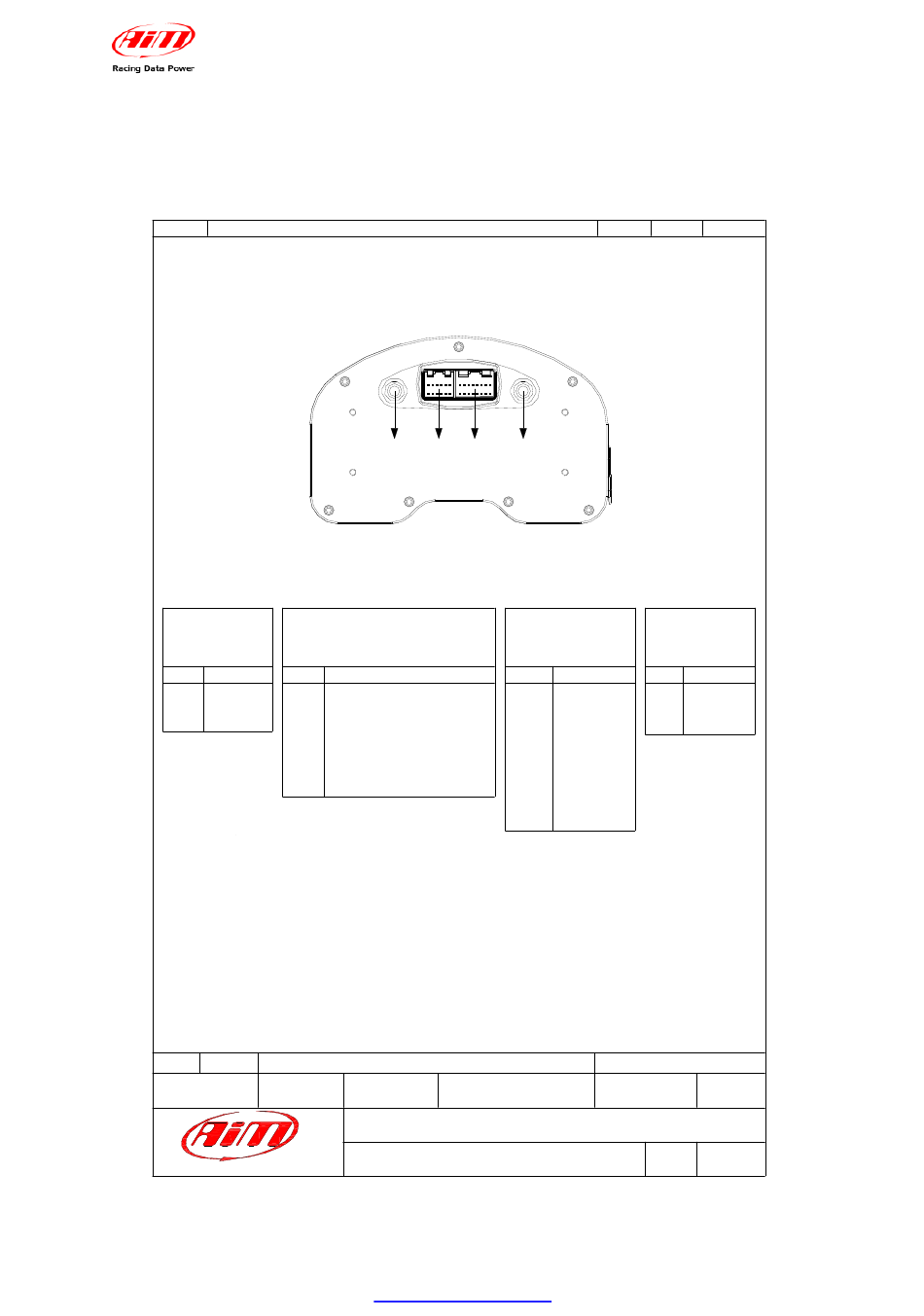

A.1 – Disposition des contacts des instruments
1 5
N.rev. / Rev. N. Descrizione / Description

Disposition des contacts de MXL Strada

Disposition des contacts
sur le connecteur
Binder 712 - 4 contacts
femelle (Bobine)
Contacts Fonction
Tour Magnétique
1
GND
2
+VB
3
4 Lap Optique
Rif. / Ref. Q.tà / Q.ty Materiale / Material
Progettato da / Designed by Contr. da / Ckd. by
L.I.
Racing Data Power
Connecteur Connecteur
Binder 712 AMP - 12
4 contacts femelle contacts mâle contacts mâle
Disposition des contacts sur le connecteur
AMP - 12 contacts mâle
Contact Fonction
1 GND
2 Alimentation externe 9-15 V
3 CAN 1- interface ECU
4 CAN 1+ interface ECU
5 RS232TX
6 RS232RX
7 USB D-
8 RPM 150-400V bobine et RPM onde carrée (>8V)
9 +VB
10
GND
11
+VB
12 Vitesse
Approvato da / Approved by Nome file / File name
Titolo / Title
N. disegno / Drawing N.
www.aim-sportline.com
Data / date
Connecteur Connecteur
AMP - 16 Binder 712 - 5
contacts femelle
Disposition des contacts
sur le connecteur
AMP - 16 contacts mâle
Contact Fonction
Canal analogique 4
1
V Reference
2
GND analogique
3
Canal analogique 3
4
Canal analogique 2
5
V Reference
6
GND analogique
7
Canal analogique 1
8
Canal analogique 8
9
10 USB D+
11 GND analogique
12 Canal analogique 7
Canal analogique 6
13
V Reference
14
15 GND analogique
16 Canal analogique 5
N. articolo / Item N.
Data / Date
Pinout MXL Strada
MXL
Manuel de l'utilisateur
Version 1.24
Firma / Sign Contr. da / Ckd. by
Disposition des contacts
sur le connecteur
Binder 712 - 5 contacts
femelle (Exp)
Contact Fonction
Can 0+
1
GND
2
+VB
3
Can 0-
4
5 Vb ext (9-15 VDC)
Scala / Scale
Rev. / Rev. Foglio / Sheet
1 de 1
