Veiligheid
Deze montagehandleiding is bedoeld om de monteurs het monteren te vergemakkelijken.
De montagehandleiding (afgekort tot MH) is niet bestemd voor de eindgebruiker.
Let op
De waarschuwingsdriehoek duidt op waarschuwingen met betrekking tot de
bescherming van personen, toestellen en het milieu.
Waarschuwingen springen in ten opzichte van de lopende tekst en hebben een vet
opschrift. Neem deze aanwijzingen altijd in acht.
Opmerking
Deze montagehandleiding kan worden gebruikt voor de uitbreidingsset (afgekort tot UBS) RJ12/MU/IR-Link
Chassis SL1XX.
De UBS is geschikt voor het tv-toestel: Art 32/37/40/46 LED, Xelos 32/40 LED,
Connect 32/40 LED.
Na het installeren van de uitbreidingsset moet u het actuele softwarepakket downloaden, dat u kunt vinden
onder de volgende adressen: http://service.loewe.de http://infotip.de
De getallen tussen haakjes „(X)" geven de positienummers van de onder punt „1" vermelde onderdelen aan.
Deze handleiding beschrijft de inbouw van de uitbreidingsset 70493 080.

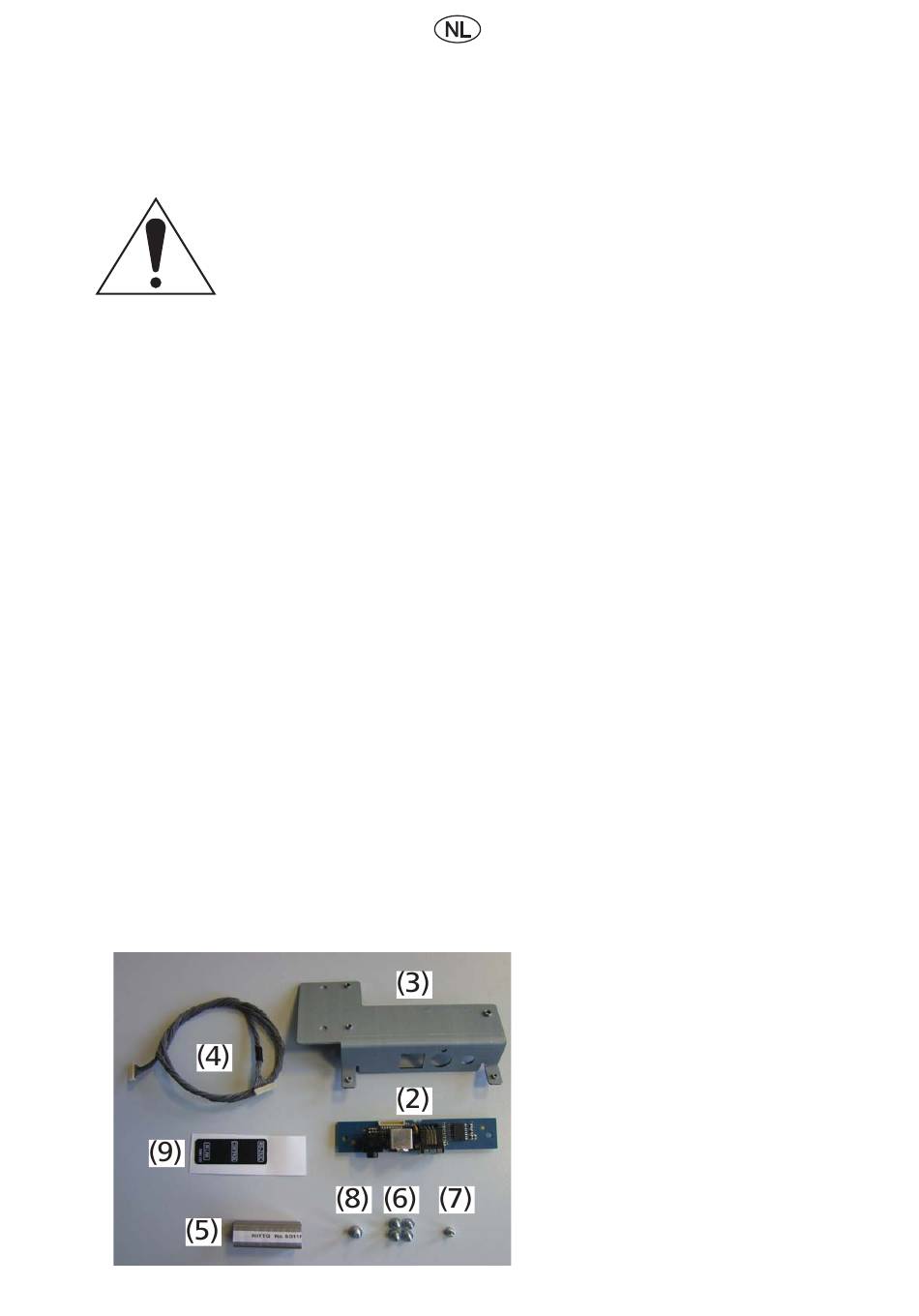

1. Inhoud - uitbreidingsset 70493 080 Module RJ12/MU/IR-Link
Pos. nr. Aantal
(1) 1
(2) 1
(3) 1
(4) 1
(5) 1
(6) 4
(7) 1
(8) 1
(9) 1
(10) 1
(11) 1
Afb. 1
Omschrijving
EBA -ARS RJ12/MU/IR-Link
RJ12/MU/IR-Link SL1XX J
Houder Module RJ12/MU/IR-Link
Kabelbundel 14 POL 600LG
Contactschuim 14x14x40
Schroeven SF M3 x 8.5 Torx-T10
Schroeven DIN7985 M3 x 8.8 Torx-T10
Schroeven M4 x 10 T20
Etiket RJ12/MU/IR-Link
Beschermzakje 165x205
Minigrip-zakje
22
Bestelnummer
34649 000
70493 050
70970 001
70801 001
33640 051
34018
33100
33434
70947 101
11845
47019
