Caractéristiques techniques

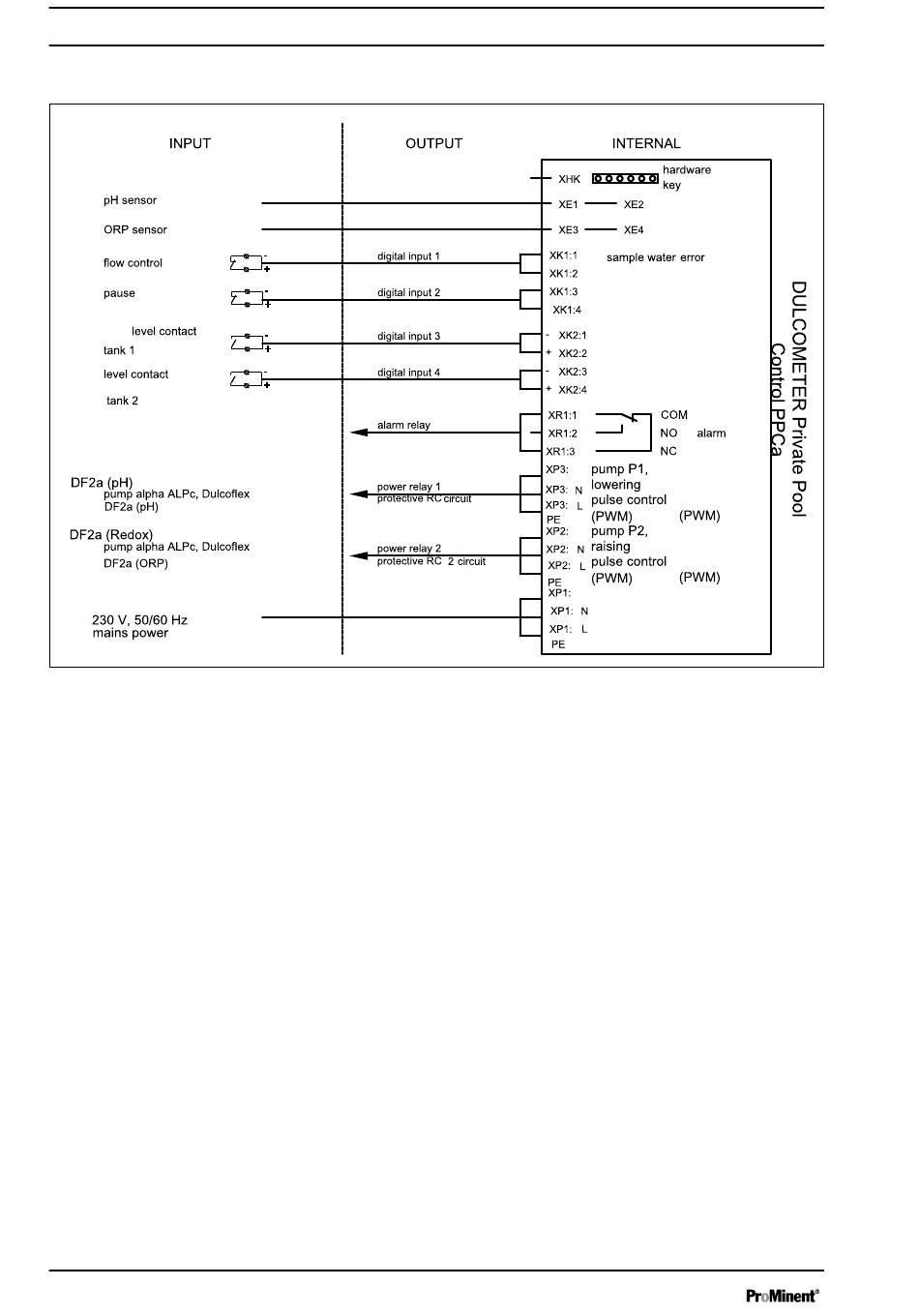

9.1 Plan des connexions

ENTREES
Sonde pH
Sonde redox
Contrôle de débit
Pause
Contact de niveau
Réservoir 1
Contact de niveau
Réservoir 2
Pompe alpha ALPc, Dulcoflex
Pompe alpha ALPc, Dulcoflex
Branchement secteur
Fig. 19: Plan des connexions
46
SORTIES
Entrée de contact numérique 1
Entrée de contact numérique 2
Entrée de contact numérique 3
Entrée de contact numérique 4
Relais d'alarme
Relais de puissance 1
Montage de protection RC
Relais de puissance 2
Montage de protection RC
INTERNE
Clé hardware
Défaut eau de mesure
Alarme
Pompe P1,
diminuer
Long. d'impulsion
Pompe P2,
augmenter
Long. d'impulsion
A2090
