Détecteur d'hydrocarbures Labko OilSET-1000
7

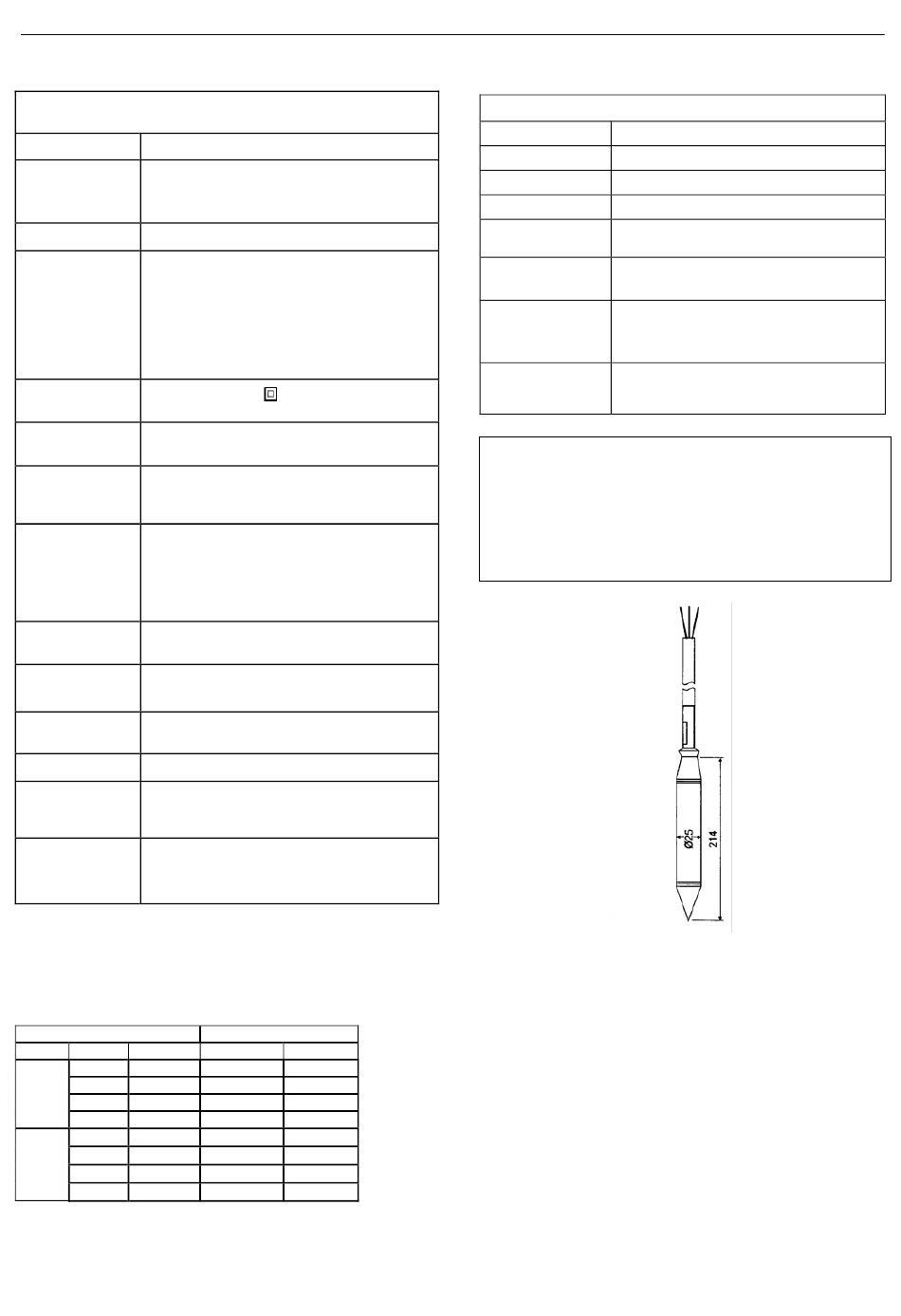

CARACTERISTQUES TECHNIQUES
UNITE DE CONTROLE OilSET-1000
Principe
Conductif pour une détection de niveau
Alimentation
230 VAC 50/60 Hz, fusible EN 60127-2/3
5x20 mm / 125 mAT. L'unité n'est pas équipée d'un
interrupteur
Consommation
2 VA
Sorties
2 relais inverseur libre de potentiel, 250 V, 5 A, 100 VA
Temporisation sélectionnable 5 ou 30 s
Le relais 1 peut être ré-initialisé en pressant le bouton
reset. Dans le cas d'une alarme les deux relais sont
désactivés.
Etat des relais sélectionnable en mode activité ou
désactivé suivant la fonction.
Classification
EN 61010-1, classe II
Electrique
Niveau d'isolation
375 V (EN 50020°
Sonde/alimentation
Classification Ex
Ex II (1) G EEx ia IIC
VTT 04 ATEX 031X
(Ta = -20°C...+50°C)
Paramètres
Uo = 14,7 V
électriques.
Po = 297 mW
Voltage non
Ro = 404Ω
linéaire
(trapézoïdal)
Voir la table 2
Température
-20 à +50°C
ambiante
Boîtier
En polycarbonate, IP 65, 175 x 125 x 75 mm (long. x
larg. x épais.)
Alar
Acquittement de l'alarme sonore et de la diode rouge
d'alarme par le bouton Reset.
Sonde
Labko SET-DM/3
EMC immunité
Emission
EN 61000-6-3
Réception
EN 61000-6-2
Câble entre l'unité
Câble instrumentation blindé type 4x(2+1) x 0.5 mm².
de contrôle et la
Pour installation sous fourreau ex. 2x(2+1)x0.5 mm²
boite de jonction
ou 4x0.8+0.8 mm² ou similaire. Résistance maximum
de la boucle 75 ohms
La source de voltage n'étant pas linéaire, l'effet combiné de la capacitance
et de l'inductance doit être pris en compte. La table ci-dessous montre les
valeurs maximum admissibles sur les liaisons entre la sonde et l'unité de
contrôle en zone classée IIB et IIC.
Pour le groupe IIA, les valeurs pour IIB doivent être appliquées.
Valeur maxi. autorisée
Co
Lo
II C
608 nF
10 mH
3,84 μF
II B
30 mH
Lo/Ro = 116,5 μH/Ω (IIC) et 466μH/Ω (IIB)
Table 2. Paramètres électriques du OilSET-1000
Copyright© 2004 Wavin–Labko Oy
CAT II/III
Io = 55 mA
Co et Lo combinés
Co
L
O
600 nF
0.15 mH
490 nF
0.50 mH
400 nF
1.00 mH
350 nF
2.00 mH
3.2 μF
0.50 mH
2.5 μF
1.00 mH
2.0 μF
2.00 mH
1.7 μF
5.00 mH
Principe
Alimentation
Température
Matériaux
Câble
Classification Ex
SET-DM/3
Valeurs des
connexions
EMC immunité
Emission
Réception
Conditions spéciales concernant la classification Ex.
-
-
-
10/10
Nous nous réservons le droit de modifier la notice sans préavis
SONDE SET-DM/3
Conductivité
A partir de l'unité de contrôle, environ 12 VDC
-20°C...+ 70°C
AISI 316, PVC, IP68
Longueur 5 m en standard, 3x0.5 mm², résistant
aux hydrocarbures
Ex II 1 G EEx ia IIA T4
VTT 02 ATEX 012X
Ui. = 16.5 V
Pi = 330 mW
Ci = 700 pF
EN 50081-1
EN 50082-1
Température ambiante -20° à +70°C
Tous les blindages des câbles seront raccordés à la
terre équipotentielle.
Si une prolongation du câble est effectuée, utiliser le
boîtier de jonction Labko LJB2. Le boîtier doit être aussi
raccordé à la terre équipotentielle.
Figure 6. Dimensions de la sonde SET DM/3
D15254_f
Ii. = 80 mA
Li = 10 μH
