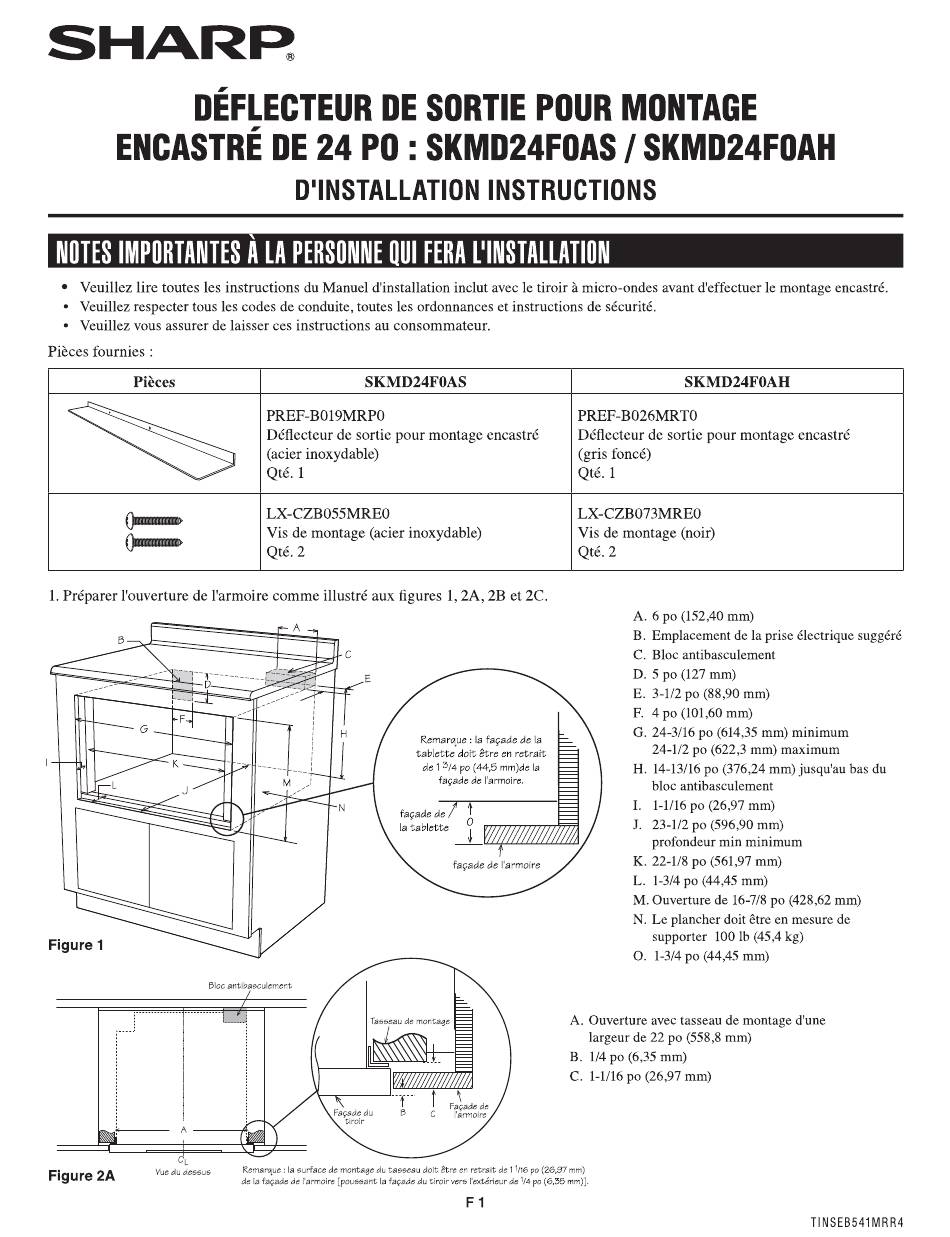

Sharp SKMD24FOAS Instructions D'installation

SHARP
DÉFLECTEUR DESORTIEPOURMONTAGE
ENCASTR É
S NOTE IMPORTANT ES
• Veuillez lire toutes Ies instructions
• Veuillez respecter tous Ies codes de conduite, toutes Ies ordonnances et instructions de sécurité.
• Veuillez vous assurer de laisser
Piéces fournies :
I. Préparer l'ouverture de I'armoire comme illustré aux figures I, 2A,
Figure 1
Bloc antibasculement
Vue du dessus
Figure 2A
DE24 po : SKMD24FOAS / SKMD24FOAH
DIINSTALLATION
A LAPERSONN E OlliFERA L 'INSTALLATION
du Manuel d'installation inclut avec Ie tiroir
ces instructions au consommateur.
SKMD24FOAS
PREF-B019MRPO
Déflecteur de sortie pour montage encastré
(acier inoxydable)
Qté. 1
LX-CZB055MREO
Vis de montage (acier inoxydable)
Qté. 2
c
tablette
faqade de
la tablette
Tasseaude montage
Faq,adedu
tiroir
Remarquela aurfacede montagedu tasseaudoit etre enretrait de11/16 po(26,97mm)
de lafaqadede ['armoire (poussantlafacadedu tiroir versl'ext'rieur de1/4po(6,35 mm)).
INSTRUCTIONS
micro-ondes avant d'effectuer Ie montage encastré.
PREF-B026MRTO
Déflecteur de sortie pour montage encastré
(gris foncé)
Qté. 1
LX-CZB073MREO
Vis de montage (noir)
Qté. 2
2B et 2C.
Remarque: a facade de la
doit etre en retrait
de16/4po(44,5mm)de la
faqade de Ilarmoire.
o
facade de I'armoire
A. Ouverture avec tasseau de montage d'une
largeur de 22 po (558,8 mm)
B. 1/4 po (6,35 mm)
C. 1-1/16 po (26,97 mm)
Faqade de
C l'arrnoire
SKMD24FOAH
A. 6 po (152,40 mm)
B. Emplacement de Ia prise électrique suggéré
C. Bloc antibasculement
D. 5 po (127 mm)
E. 3-1/2 po (88,90 mm)
4 po (101,60 mm)
F.
G. 24-3/16 po (614,35 mm) minimum
24-1/2 po (622,3 mm) maximum
14-13/16po (376,24 mm) jusqu'au bas du
H.
bloc antibasculement
I. 1-1/16 po (26,97 mm)
23-1/2 po (596,90 mm)
J.
profondeur min minimum
K. 22-1/8 po (561 mm)
1-3/4 po (44,45 mm)
M. Ouverture de 16-7/8 po (428,62 mm)
N. Le plancher doit étre en mesure de
supporter 100 lb (45,4 kg)
O. 1-3/4 po (44,45 mm)
TINSEB541MRR4
